Холодильна машина

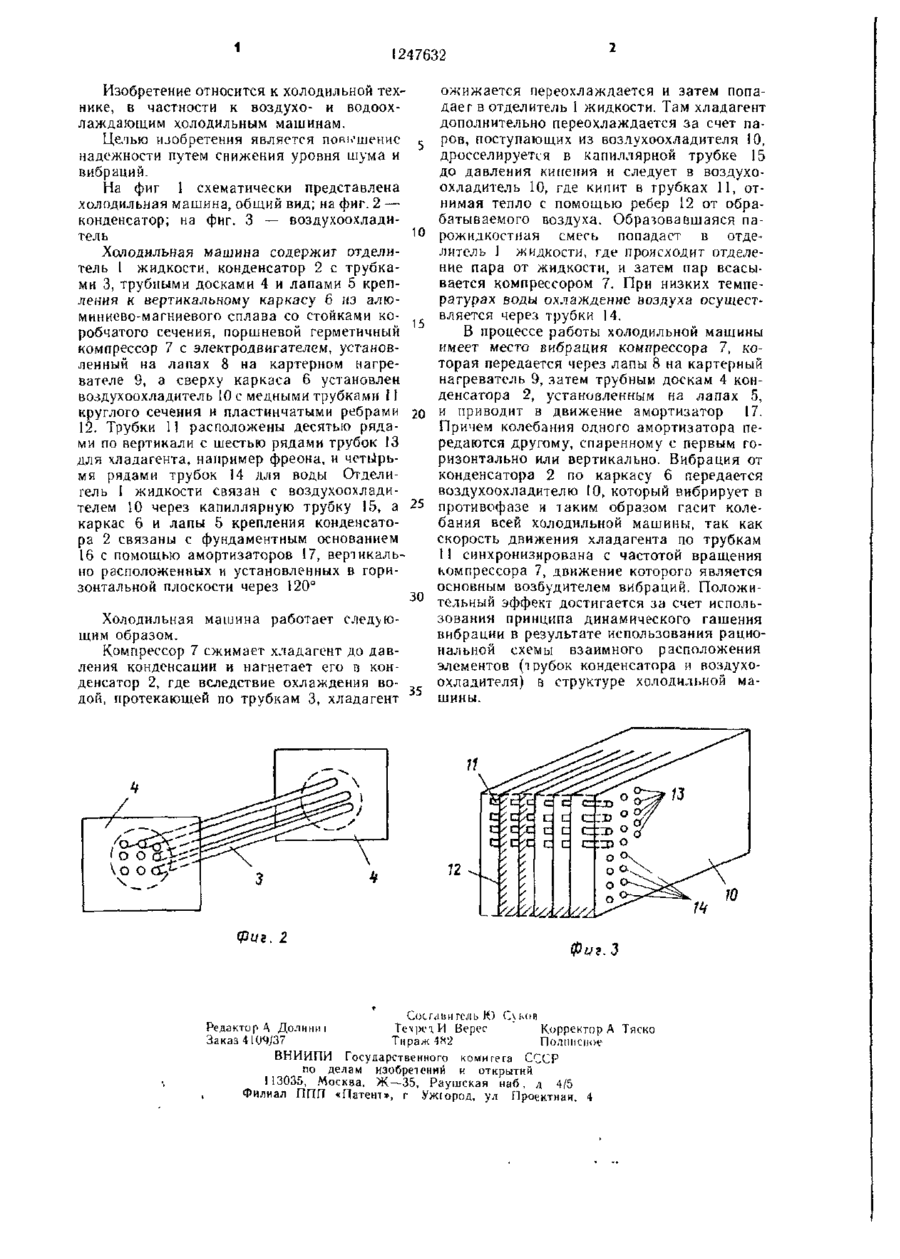

ХОЛОДИЛЬНАЯ МАШИНА, содержащая установленный на фундаментном основании вертикальный каркас и разме щепные на нем воздухоохладитель, компрессор с электродвигателем, конденсатор и капиллярную трубку, причем компрессор укреплен на конденсаторе, трубные доски последнего соединены с каркасом, воздухоохладитель установлен в его верхней части над конденсатором, а трубки его и воздухоохладителя расположены горизонтально, отличающаяся тем, что, с целью повышения надежности путем снижения уровня шума и вибраций, грубки воздухоохллдиіеля и конденсатора расположены горизонтальными рядами, размещенными взаимно перпендикулярно, а каркас на фундаментном основании установлен с помощью амортизаторов. Воздух Воздух № 1247632 Изобретение относится к холодильной технике, в частности к воздухо- и водоохлаждающим холодильным машинам. Целью изобретения является покушение надежности путем снижения уровня шума и вибраций. На фиг 1 схематически представлена холодильная машина, общий вид; на фиг, 2 — конденсатор; на фиг. 3 — воздухоохлади10 тель Холодильная машина содержит отделитель 1 жидкости, конденсатор 2 с трубками 3, трубными досками 4 и лапами 5 крепления к вертикальному каркасу 6 из алюминиево-магниевого сплава со стойками коробчатого сечения, поршневой герметичный 15 компрессор 7 с электродвигателем, установленный на лапах 8 на картерном нагревателе 9, а сверху каркаса 6 установлен воздухоохладитель 10 с медными трубками і 1 круглого сечения и пластинчатыми ребрами 20 12. Трубки 11 расположены десятью рядами по вертикали с шестью рядами трубок 13 для хладагента, например фреона, и чстырьмя рядами трубок 14 для воды От делитель I жидкости связан с воздухоохладителем 10 через капиллярную трубку 15, а 25 каркас 6 и лапы 5 крепления конденсатора 2 связаны с фундаментным основанием 16 с помощью амортизаторов 17, вертикально расположенных и установленных в горизонтальной плоскости через 120° Холодильная машина работает следующим образом. Компрессор 7 сжимает хладагент до давления конденсации и нагнетает его в конденсатор 2, где вследствие охлаждения водой, протекающей по трубкам 3, хладагент ожижается переохлаждается и затем попадает в отделитель 1 жидкости. Там хладагент дополнительно переохлаждается за счет паров, поступающих из воздухоохладителя 10, дросселируется в капиллярной трубке 15 до давления кипения и следует в воздухоохладитель 10, где кипит в трубках 11, отнимая тепло с помощью ребер 12 от обрабатываемого воздуха. Образовавшаяся парожидкостная смесь попадает в отделитель I жидкости, где происходит отделение пара от жидкости, и затем пар всасывается компрессором 7. При низких температурах воды охлаждение воздуха осуществляется через трубки 14. В процессе работы холодильной машины имеет место вибрация компрессора 7, которая передается через лапы 8 на картерный нагреватель 9, затем трубным доскам 4 конденсатора 2, установленным на лапах 5, и приводит в движение амортизатор 17. Причем колебания одного амортизатора передаются другому, спаренному с первым горизонтально или вертикально. Вибрация от конденсатора 2 по каркасу 6 передается воздухоохладителю 10, который вибрирует в противофазе и таким образом гасит колебания всей холодильной машины, так как скорость движения хладагента по трубкам 11 синхронизирована с частотой вращения компрессора 7, движение которого является основным возбудителем вибраций. Положительный эффект достигается за счет использования принципа динамического гашения вибрации в результате использования рациональной схемы взаимного расположения элементов (трубок конденсатора и воздухоохладителя) в структуре холодильной машины. 10 Фиг. 2 'г/г. З Состави гель Ю С\ков Тех річ И Верес Корректор А Тяско Тираж 4Й2 Подписное вниипи Государственного комитета СССР по делам изобретении и открытий 113035, Москва. Ж—35, Раушская наб, д 4/5 Филиал ПГ7ГТ «Патент», г Ужюрод, у л Проектная, Редактор А Долини і Заказ 4109/37
