Компресорна холодильна установка
Номер патенту: 12824
Опубліковано: 28.02.1997
Автори: Асіновський Віктор Федорович, Андріюк Олесь Маркович
Формула / Реферат
(57) Компрессорная холодильная установка, содержащая циркуляционный контур хладагента с последовательно установленными компрессором, конденсатором, циркуляционным насосом, регулирующим вентилем и испарителем, отличающаяся тем, что установка дополнительного снабжена переохладителем, установленным в контур между конденсатором и циркуляционным насосом, причем выход циркуляционного насоса соединен через второй регулирующий вентиль с паровой полостью конденсатора, а выход из испарителя соединен перепускным трубопроводом через запорный вентиль с входом в переохладитель.
Текст

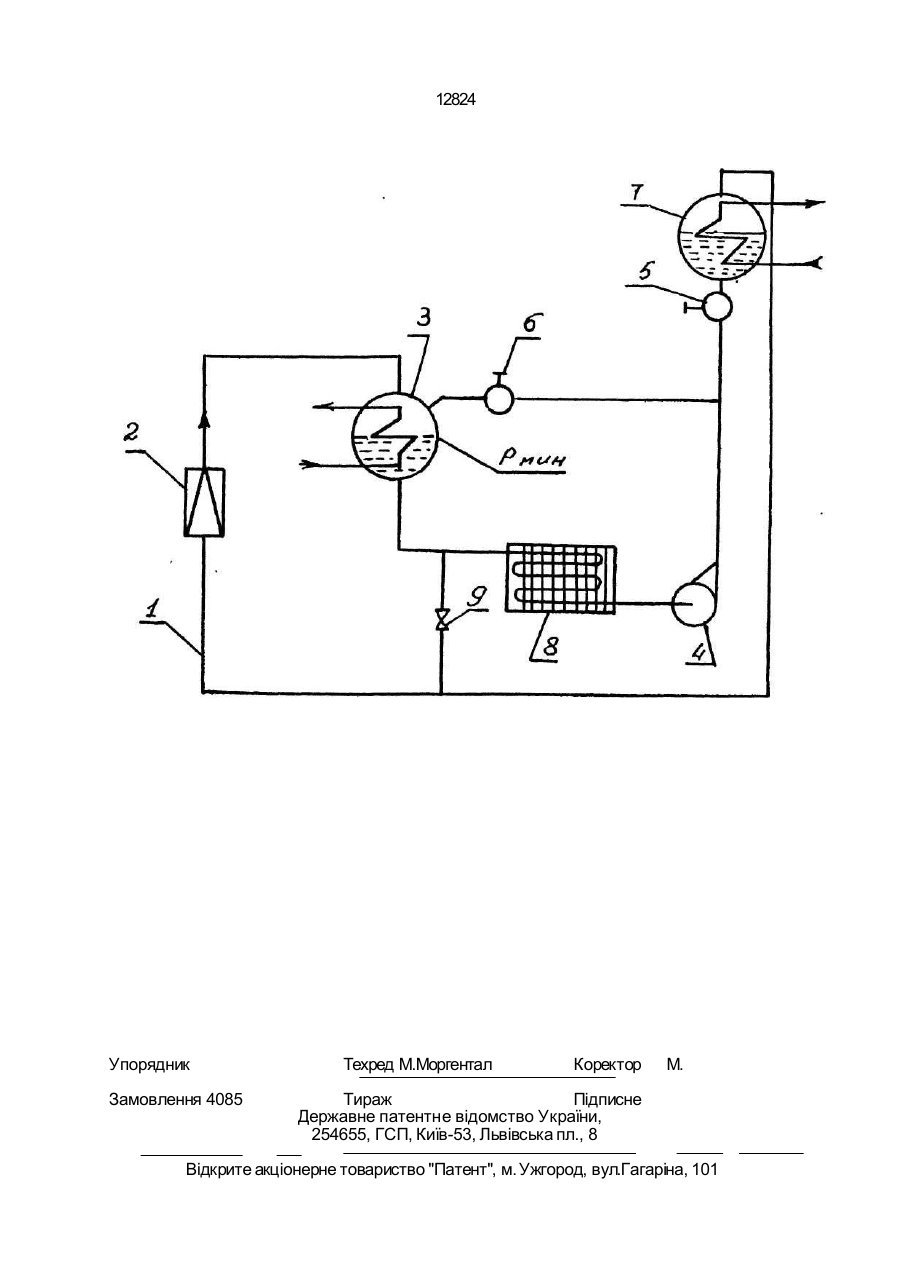

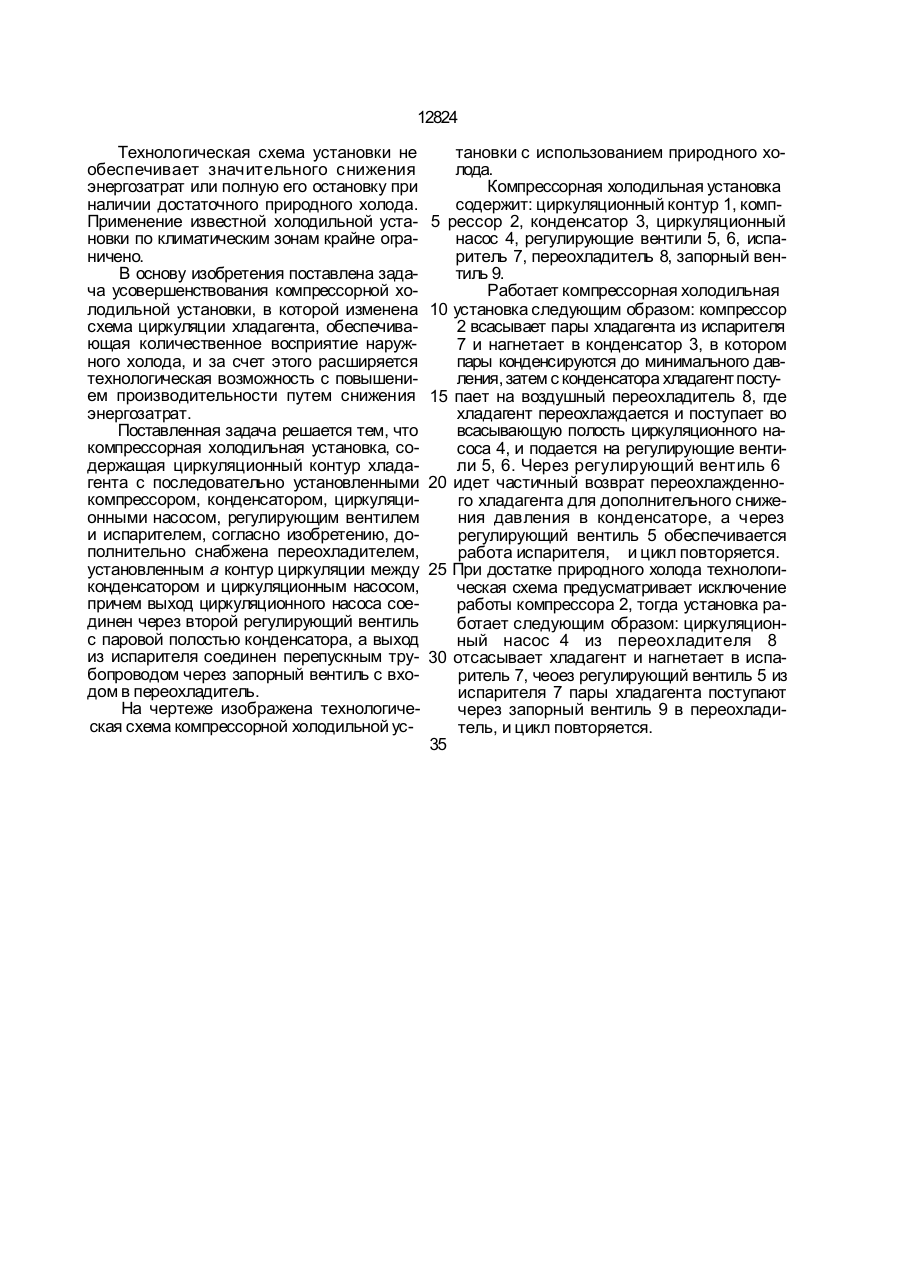

Компрессорная холодильная установка, содержащая циркуляционный контур хладагента с последовательно установленными компрессором, конденсатором, циркуляционным насосом, регулирующим вентилем и испарителем, о т л и ч а ю щ а я с я тем, что установка дополнительного снабжена переохладителем, установленным в контур между конденсатором и циркуляц ионным насосом, причем выход циркуляционного насоса соединен через второй регулирующий вентиль с паровой полостью конденсатора, а выход из испарителя соединен перепускным трубопроводом через запорный вентиль с входом в переохладитель. контур хладагента с компрессором, конденсатором воздушного охлаждения с вентилятором, с терморегулирующим вентилем, испарителем, к которому подключен циркуляционный контур теплоносителя перед объектом охлаждения. Трехлинейный двухпозиционный распределитель с пневмоуправление м, опр еделяю щая по лость которого подключена к контуру хладагента после компрессора, причем воздушная полость жидкостного теплообменника подключена к вентилятору конденсатора через трехлинейный двухпозиционный распределитель. Недостатком известной холодильной установки является то, что жидкостно-воздушный теплообменник, установленный перед объектом охлаждения, не позволяет использовать средней температуры окружающей среды из-за низкой температуры холодоносителя. С > 00 ю о 12824 Технологическая схема установки не обеспечивает значительного снижения энергозатрат или полную его остановку при наличии достаточного природного холода. Применение известной холодильной установки по климатическим зонам крайне ограничено. В основу изобретения поставлена задача усовершенствования компрессорной холодильной установки, в которой изменена схема циркуляции хладагента, обеспечивающая количественное восприятие наружного холода, и за счет этого расширяется технологическая возможность с повышением производительности путем снижения энергозатрат. Поставленная задача решается тем, что компрессорная холодильная установка, содержащая циркуляционный контур хладагента с последовательно установленными компрессором, конденсатором, циркуляционными насосом, регулирующим вентилем и испарителем, согласно изобретению, дополнительно снабжена переохладителем, установленным а контур циркуляции между конденсатором и циркуляционным насосом, причем выход циркуляционного насоса соединен через второй регулирующий вентиль с паровой полостью конденсатора, а выход из испарителя соединен перепускным трубопроводом через запорный вентиль с входом в переохладитель. На чертеже изображена технологическая схема компрессорной холодильной ус тановки с использованием природного холода. Компрессорная холодильная установка содержит: циркуляционный контур 1, комп5 рессор 2, конденсатор 3, циркуляционный насос 4, регулирующие вентили 5, 6, испаритель 7, переохладитель 8, запорный вентиль 9. Работает компрессорная холодильная 10 установка следующим образом: компрессор 2 всасывает пары хладагента из испарителя 7 и нагнетает в конденсатор 3, в котором пары конденсируются до минимального давления, затем с конденсатора хладагент посту15 пает на воздушный переохладитель 8, где хладагент переохлаждается и поступает во всасывающую полость циркуляционного насоса 4, и подается на регулирующие вентили 5, 6. Через регулирующий вентиль 6 20 идет частичный возврат переохлажденного хладагента для дополнительного снижения давления в конденсаторе, а через регулирующий вентиль 5 обеспечивается работа испарителя, и цикл повторяется. 25 При достатке природного холода технологическая схема предусматривает исключение работы компрессора 2, тогда установка работает следующим образом: циркуляционный насос 4 из переохладителя 8 30 отсасывает хладагент и нагнетает в испаритель 7, чеоез регулирующий вентиль 5 из испарителя 7 пары хладагента поступают через запорный вентиль 9 в переохладитель, и цикл повторяется. 35 12824 Упорядник Замовлення 4085 Техред М.Моргентал Коректор Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 М. Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюCompressor cooling plant
Автори англійськоюAndriuk Oles Markovych, Asinovskyi Viktor Fedorovych
Назва патенту російськоюКомпрессорная холодильная установка
Автори російськоюАндриюк Олесь Маркович, Асиновский Виктор Федорович
МПК / Мітки
МПК: F25B 1/00
Мітки: холодильна, установка, компресорна
