Газорозрядна трубка лазера на парах металів

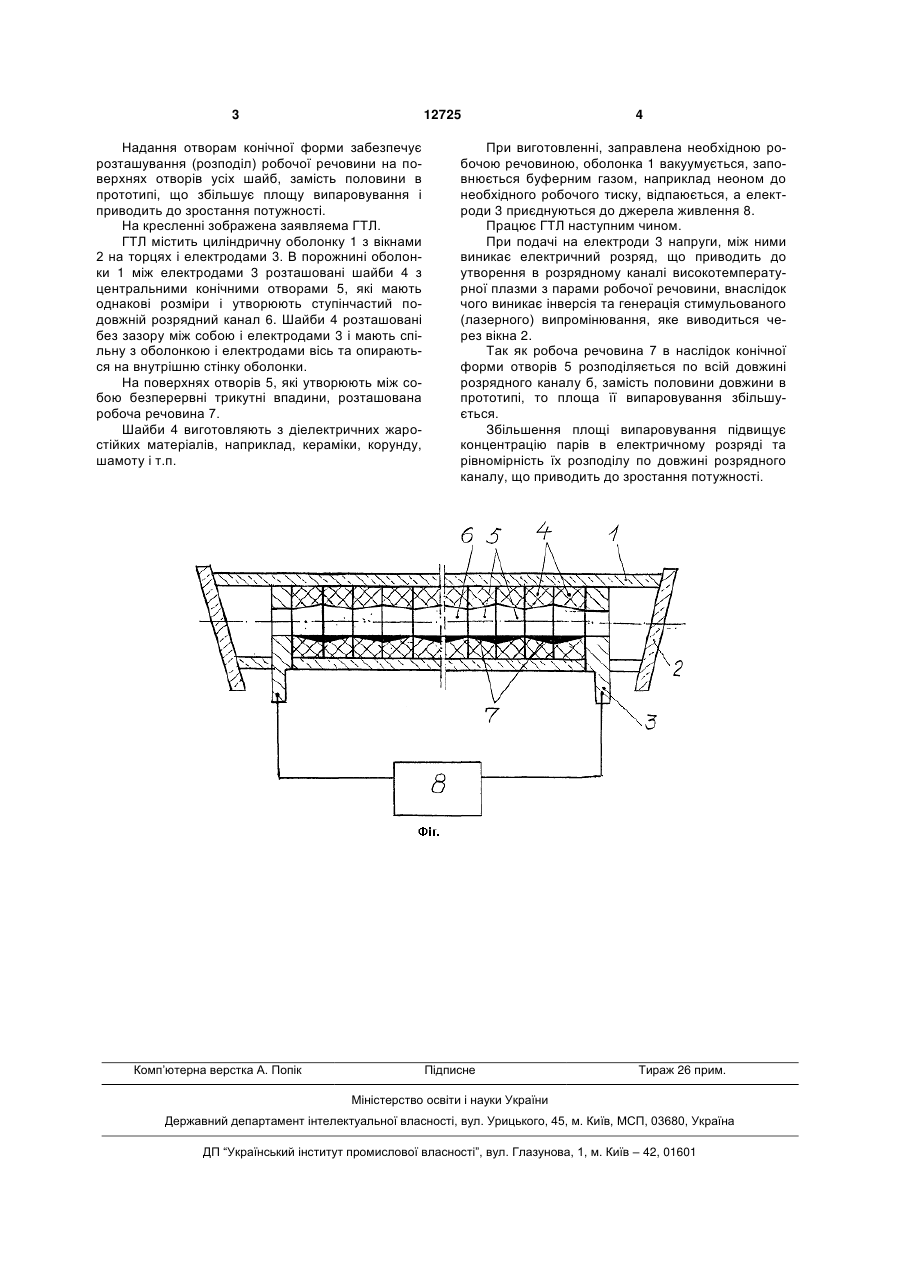

Газорозрядна трубка лазера на парах металів, що містить циліндричну оболонку з вікнами на торцях, електродами і робочою речовиною, а також розташовані без зазорів між електродами і собою шайби, отвори яких утворюють ступінчатий по довжині канал для обмеження електричного розряду і розташування в його заглибинах робочої речовини, яка відрізняється тим, що отвори шайб мають конічну форму. (19) (21) u200508968 (22) 22.09.2005 (24) 15.02.2006 (46) 15.02.2006, Бюл. № 2, 2006 р. (72) Тривайло Олександр Віталійович, Тривайло Ірина Віталіївна, Грабалова Світлана Олександрівна (73) Тривайло Олександр Віталійович, Тривайло Ірина Віталіївна, Грабалова Світлана Олександрівна 3 12725 Надання отворам конічної форми забезпечує розташування (розподіл) робочої речовини на поверхнях отворів усіх шайб, замість половини в прототипі, що збільшує площу випаровування і приводить до зростання потужності. На кресленні зображена заявляема ГТЛ. ГТЛ містить циліндричну оболонку 1 з вікнами 2 на торцях і електродами 3. В порожнині оболонки 1 між електродами 3 розташовані шайби 4 з центральними конічними отворами 5, які мають однакові розміри і утворюють ступінчастий подовжній розрядний канал 6. Шайби 4 розташовані без зазору між собою і електродами 3 і мають спільну з оболонкою і електродами вісь та опираються на внутрішню стінку оболонки. На поверхнях отворів 5, які утворюють між собою безперервні трикутні впадини, розташована робоча речовина 7. Шайби 4 виготовляють з діелектричних жаростійких матеріалів, наприклад, кераміки, корунду, шамоту і т.п. Комп’ютерна верстка А. Попік 4 При виготовленні, заправлена необхідною робочою речовиною, оболонка 1 вакуумується, заповнюється буферним газом, наприклад неоном до необхідного робочого тиску, відпаюється, а електроди 3 приєднуються до джерела живлення 8. Працює ГТЛ наступним чином. При подачі на електроди 3 напруги, між ними виникає електричний розряд, що приводить до утворення в розрядному каналі високотемпературної плазми з парами робочої речовини, внаслідок чого виникає інверсія та генерація стимульованого (лазерного) випромінювання, яке виводиться через вікна 2. Так як робоча речовина 7 в наслідок конічної форми отворів 5 розподіляється по всій довжині розрядного каналу б, замість половини довжини в прототипі, то площа її випаровування збільшується. Збільшення площі випаровування підвищує концентрацію парів в електричному розряді та рівномірність їх розподілу по довжині розрядного каналу, що приводить до зростання потужності. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
