Муфта

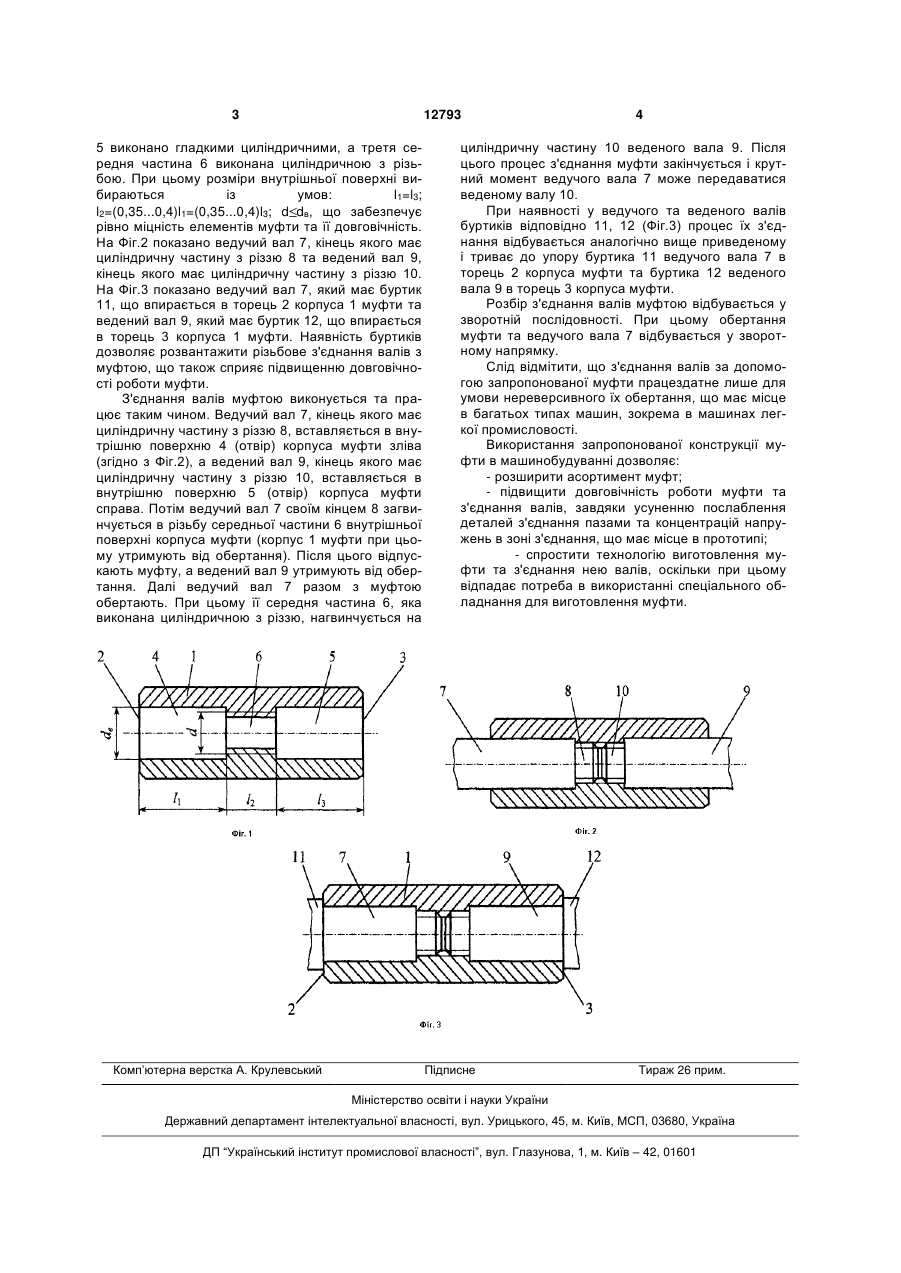

1. Муфта, що містить корпус з торцями, яка відрізняється тим, що внутрішня поверхня корпуса включає три частини, дві з яких - крайні - виконані гладкими циліндричними, а третя середня частина виконана циліндричною з різзю. 3 12793 5 виконано гладкими циліндричними, а третя середня частина 6 виконана циліндричною з різьбою. При цьому розміри внутрішньої поверхні вибираються із умов: l1=l3; l2=(0,35...0,4)l1=(0,35...0,4)l3; d dв, що забезпечує рівно міцність елементів муфти та її довговічність. На Фіг.2 показано ведучий вал 7, кінець якого має циліндричну частину з різзю 8 та ведений вал 9, кінець якого має циліндричну частину з різзю 10. На Фіг.3 показано ведучий вал 7, який має буртик 11, що впирається в торець 2 корпуса 1 муфти та ведений вал 9, який має буртик 12, що впирається в торець 3 корпуса 1 муфти. Наявність буртиків дозволяє розвантажити різьбове з'єднання валів з муфтою, що також сприяє підвищенню довговічності роботи муфти. З'єднання валів муфтою виконується та працює таким чином. Ведучий вал 7, кінець якого має циліндричну частину з різзю 8, вставляється в внутрішню поверхню 4 (отвір) корпуса муфти зліва (згідно з Фіг.2), а ведений вал 9, кінець якого має циліндричну частину з різзю 10, вставляється в внутрішню поверхню 5 (отвір) корпуса муфти справа. Потім ведучий вал 7 своїм кінцем 8 загвинчується в різьбу середньої частини 6 внутрішньої поверхні корпуса муфти (корпус 1 муфти при цьому утримують від обертання). Після цього відпускають муфту, а ведений вал 9 утримують від обертання. Далі ведучий вал 7 разом з муфтою обертають. При цьому її середня частина 6, яка виконана циліндричною з різзю, нагвинчується на Комп’ютерна верстка А. Крулевський 4 циліндричну частину 10 веденого вала 9. Після цього процес з'єднання муфти закінчується і крутний момент ведучого вала 7 може передаватися веденому валу 10. При наявності у ведучого та веденого валів буртиків відповідно 11, 12 (Фіг.3) процес їх з'єднання відбувається аналогічно вище приведеному і триває до упору буртика 11 ведучого вала 7 в торець 2 корпуса муфти та буртика 12 веденого вала 9 в торець 3 корпуса муфти. Розбір з'єднання валів муфтою відбувається у зворотній послідовності. При цьому обертання муфти та ведучого вала 7 відбувається у зворотному напрямку. Слід відмітити, що з'єднання валів за допомогою запропонованої муфти працездатне лише для умови нереверсивного їх обертання, що має місце в багатьох типах машин, зокрема в машинах легкої промисловості. Використання запропонованої конструкції муфти в машинобудуванні дозволяє: - розширити асортимент муфт; - підвищити довговічність роботи муфти та з'єднання валів, завдяки усуненню послаблення деталей з'єднання пазами та концентрацій напружень в зоні з'єднання, що має місце в прототипі; - спростити технологію виготовлення муфти та з'єднання нею валів, оскільки при цьому відпадає потреба в використанні спеціального обладнання для виготовлення муфти. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
