F16D 3/22 — з котяться елементами у вигляді кульок, роликів тощо, що переміщаються уздовж канавок або гнізд, виконаних в обох напівмуфтах

Номер патенту: 79508

Опубліковано: 25.06.2007

Автори: Івлєв Євгеній Олександрович, Діннік Юлія Олександрівна, Герасименко Вячеслав Георгійович, Сав'юк Алєксандр Ніколаєвіч, Баначєнков Владімір Геннадієвіч

МПК: F16D 3/22, B21B 35/14

Мітки: універсальний, шарнір

Формула / Реферат:

1. Універсальний шарнір, що містить обойму, у внутрішній сферичній порожнині якої розміщена сферична головка вала, виконана з пазами, в яких радіально розміщені циліндричні пружні сполучні ланки, які передають крутний момент, внутрішні кінцеві частини яких виконані з осьовими отворами і подовжніми прорізами, що формують пружно деформівні середні і бічні сегменти, який відрізняється тим, що обойма виконана роз'ємною по площині, що проходить...

Номер патенту: 78469

Опубліковано: 15.03.2007

Автори: Софійченко Віталій Сергійович, Івлєв Євгеній Олександрович, Діннік Юлія Олександрівна, Клєвцов Олег Михайлович, Герасименко Вячеслав Георгійович

МПК: B60K 17/02, F16C 11/06, B21B 35/14 ...

Мітки: шарнір, універсальний

Формула / Реферат:

       Універсальний шарнір, що містить контактуючі між собою по сферичних поверхнях роз'ємну обойму і головку вала, виконані з пазами, в яких радіально розміщені пружні сполучні ланки, що передають крутний момент, який відрізняється тим, що сполучні ланки виконані з сферичними головками, обойма виконана роз'ємною по площині, що проходить через центр її сферичної поверхні та перпендикулярна її подовжній осі, пази в обоймі виконані у вигляді...

Номер патенту: 76816

Опубліковано: 15.09.2006

Автори: Канов Геннадій Лаврентійович, Герасименко В'ячеслав Георгієвич, Діннік Юлія Олександрівна

МПК: B21B 35/14, F16D 3/22

Мітки: універсальний, шарнір

Формула / Реферат:

1. Універсальний шарнір, що включає обойму і головку, забезпечені пазами, в яких рівномірно по колу розміщені з'єднувальні проміжні ланки, змонтовані з можливістю переміщення, які виконані у вигляді пружних елементів, шарнірно закріплених в пазах головки, пази обойми виконані по довжині обойми з осями, симетричними відносно центру шарніра, який відрізняється тим, що головка виконана із зрізаних півсфер, по розніму яких в сферичних...

Номер патенту: 6419

Опубліковано: 16.05.2005

Автор: Стрельніков Віктор Микитович

МПК: F16D 3/22

Мітки: сферичне, валів, з'єднання

Формула / Реферат:

Сферичне з'єднання валів, що містить центральну кулю й обойми, зібрані у вигляді кульового шарніра, яке відрізняється тим, що суміжні поверхні обойм оснащені взаємно проникаючими пелюстками, виконаними таким чином, що обойми зафіксовані від віртуальних лінійних переміщень, для чого пелюстки сформовані у вигляді сферичних секторів, а їх бічні грані спрофільовані взаємоогинальними поверхнями.

Номер патенту: 42976

Опубліковано: 15.11.2001

Автори: Світличний Олег Володимирович, Герасименко Станіслав Георгійович, Ченський Вадим Вікторович

МПК: B21B 35/14, F16D 3/22

Мітки: шарнір, універсальний

Формула / Реферат:

1. Універсальний шарнір, що включає обойму і головку, забезпечені пазами, в яких рівномірно по колу розміщені з'єднувальні проміжні ланки, змонтовані з можливістю осьового переміщення, який відрізняється тим, що проміжні ланки виконані у вигляді пружних елементів, наприклад пружних циліндричних стаканів, шарнірно закріплених в центрі пазів головки, пази обойми виконані по довжині обойми з осями, симетричними відносно центра шарніра, а пази...

Номер патенту: 43244

Опубліковано: 15.11.2001

Автори: Гупка Богдан Васильович, Комар Роман Васильович

МПК: F16D 3/22

Мітки: муфта, запобіжно-компенсуюча

Формула / Реферат:

Запобіжно - компенсуюча муфта, яка містить корпус і розміщені в ньому дві півмуфти, що контактують між собою через тіла кочення і пази внутрішньої яка поверхні корпуса, яка відрізняється тим, що зовнішні поверхні півмуфт виконані напівкруглої форми, на вершині яких, по всьому периметру через рівні відстані, в глухих циліндричних отворах встановлені кульки, які підтиснуті пружинами до пазів напівкруглої форми внутрішньої поверхні корпуса, а...

Номер патенту: 18710

Опубліковано: 25.12.1997

Автори: Коломицев Микола Іванович, Урін Юрій Леонідович, Алексєєнко Георгій Якович, Костюченко Михайло Іванович

МПК: B21B 35/14, F16D 3/22

Мітки: універсальний, шарнір

Формула / Реферат:

(57) Универсальный шарнир, включающий головку с полусферическими лунками, обой­му и полуцилиндрическими пазами, вклады­ши со сферическими и цилиндрическими поверхностями, имеющими общую плоско­сть симметрии, контактирующие с соответ­ствующими поверхностями лунок и пазов, отличающийся тем, что цилиндриче­ская часть вкладыша ограничена дополни­тельной поверхностью вращения, касательной к поверхности сферической ча­сти вкладыша, причем ось...

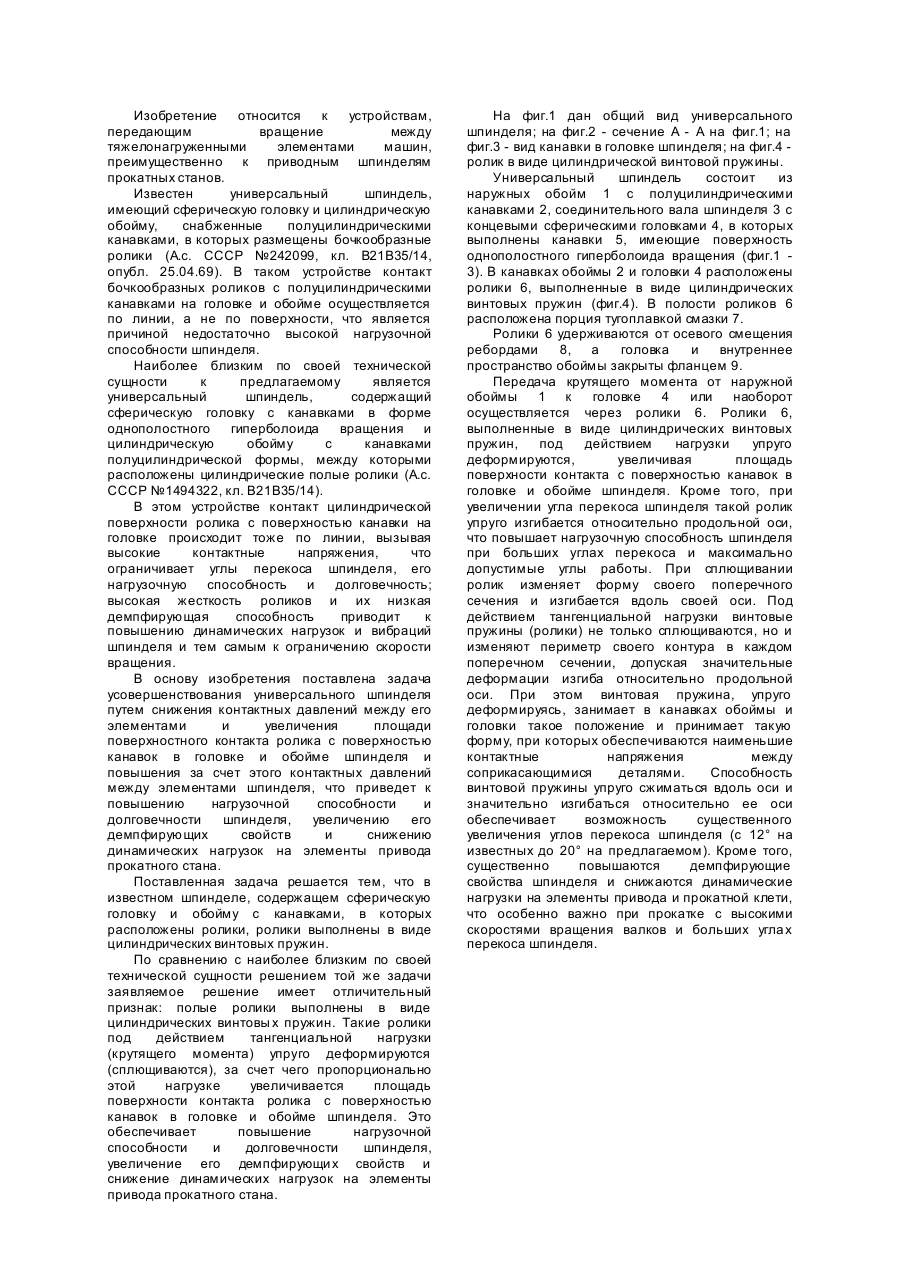

Номер патенту: 18470

Опубліковано: 25.12.1997

Автори: Заспенко Андрій Сергійович, Гридін Юрій Вікторович, Рейтман Яків Моісейович, Чус Олександр Володимирович, Комаров Олександр Миколайович

МПК: B21B 35/14, F16D 3/22

Мітки: шпиндель, універсальний

Формула / Реферат:

Универсальный шпиндель, содержащий сферическую головку и обойму с канавками, в которых расположены полые ролики, отличающийся тем, что ролики выполнены в виде цилиндрических винтовых пружин.

Номер патенту: 18971

Опубліковано: 25.12.1997

Автори: Бойко Олександр Омелянович, Бойко Омелян Михайлович

МПК: F16D 3/22

Мітки: кулькова, варіанти, муфта

Формула / Реферат:

1. Кулькова муфта, яка містить ведучу та ведену півмуфти, кульки, що встановлені у радіальні пази веденої півмуфти, які суміщені з пазами на ведучій півмуфті, яка відрізняється тим, що вона додатково містить кришку з виконаним центральним отвором, ведуча півмуфта виконана з тороїдальною боковою поверхнею, виконані сферичними контактні поверхні кришки, ведучої та веденої півмуфти, пази виконані на тороїдальній поверхні ведучої півмуфти у...

Номер патенту: 14011

Опубліковано: 25.04.1997

Автори: Костюченко Михайло Іванович, Алексєєнко Георгій Якович, Болотников Володимир Митрофанович, Урін Юрій Леонідович

МПК: B21B 35/14, F16D 3/22

Мітки: з'єднання, шарнірне

Формула / Реферат:

Шарнирное соединение, включающее голо­вку с полусферическими лунками, обойму с полу­цилиндрическими пазами, промежуточные вкла­дыши из элементов с цилиндрическими поверхно­стями, контактирующие с соответствующими по­верхностями обоймы, сферические тела качения, контактирующие с лунками головки, отличающе­еся тем, что, с целью повышения надежности и долговечности, каждый вкладыш выполнен зацело с соответствующим телом качения, при этом...
