Прилад для відтворення конхоїдальних кривих 6-го порядку
Номер патенту: 12821
Опубліковано: 15.03.2006
Автори: Табацков Вячеслав Петрович, Терещенко Андрій Андрійович, Думенко Костянтин Миколайович, Іванов Геннадій Олександрович
Формула / Реферат
Прилад для відтворення конхоїдальних кривих 6-го порядку, який містить нерухому напрямну та траверзу, зв'язані між собою діадою шарнірних повзунів, який відрізняється тим, що для розширення діапазону відтворення конхоїдальних кривих 6-го порядку має Т-подібний важіль, до вершини якого шарнірно кріпиться вертикальна рухома лінійка, з'єднана хрестоподібним повзуном з горизонтальною траверзою.
Текст

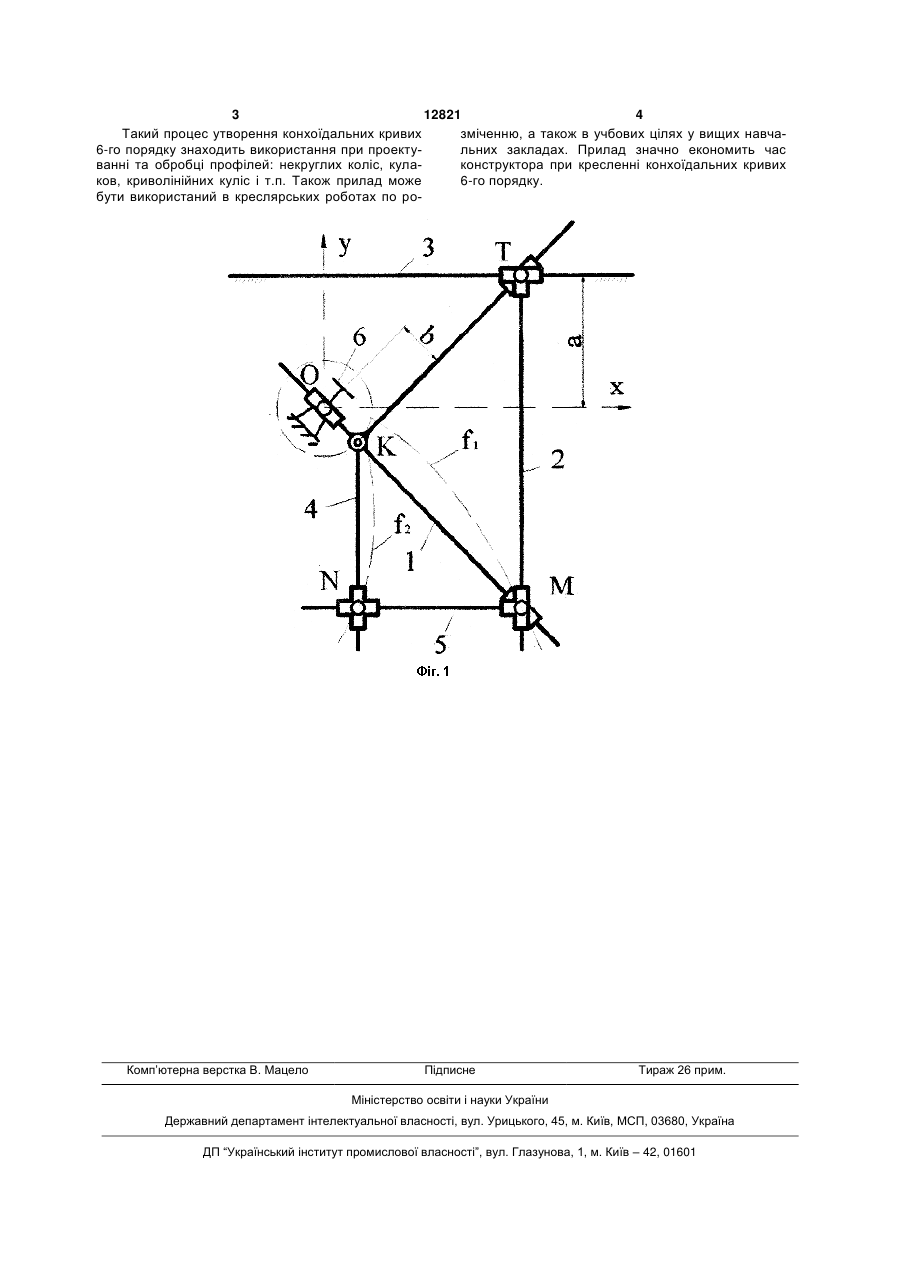

Прилад для відтворення конхоїдальних кривих 6-го порядку, який містить нерухому напрямну та траверзу, зв'язані між собою діадою шарнірних повзунів, який відрізняється тим, що для розширення діапазону відтворення конхоїдальних кривих 6-го порядку має Т-подібний важіль, до вершини якого шарнірно кріпиться вертикальна рухома лінійка, з'єднана хрестоподібним повзуном з горизонтальною траверзою. (19) (21) a200506517 (22) 04.07.2005 (24) 15.03.2006 (46) 15.03.2006, Бюл. № 3, 2006 р. (72) Табацков В'ячеслав Петрович, Іванов Геннадій Олександрович, Думенко Костянтин Миколайович, Терещенко Андрій Андрійович (73) Табацков В'ячеслав Петрович 3 12821 4 Такий процес утворення конхоїдальних кривих зміченню, а також в учбових цілях у вищих навча6-го порядку знаходить використання при проектульних закладах. Прилад значно економить час ванні та обробці профілей: некруглих коліс, кулаконструктора при кресленні конхоїдальних кривих ков, криволінійних куліс і т.п. Також прилад може 6-го порядку. бути використаний в креслярських роботах по ро Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for reproduction of the conchoidal curves of the 6th order
Автори англійськоюTabatskov Viacheslav Petrovych, Ivanov Hennadii Oleksandrovych, Dumenko Kostiantyn Mykolaiovych
Назва патенту російськоюУстройство для воспроизведения конхоидальных кривых 6-го порядка
Автори російськоюТабацков Вячеслав Петрович, Иванов Геннадий Александрович, Думенко Константин Николаевич
МПК / Мітки
МПК: B43L 11/00
Мітки: конхоїдальних, відтворення, 6-го, прилад, порядку, кривих
