Прилад для одночасного креслення кривих 4-го і 6-го порядку
Номер патенту: 45015
Опубліковано: 15.03.2002
Автори: Косенко Максим Сергійович, Табацков Вячеслав Петрович, Савченко Олександр Васильович
Формула / Реферат
Прилад для одночасного креслення кривих 4-го та 6-го порядку, що містить нерухому горизонтальну лінійку, траверсу і кулісу, зв'язані між собою шарнірами і повзунами, який відрізняється тим, що він має у своєму складі прямокутний повзун, вертикальну і горизонтальну напрямні, по яких ковзають траверса і куліса.
Текст

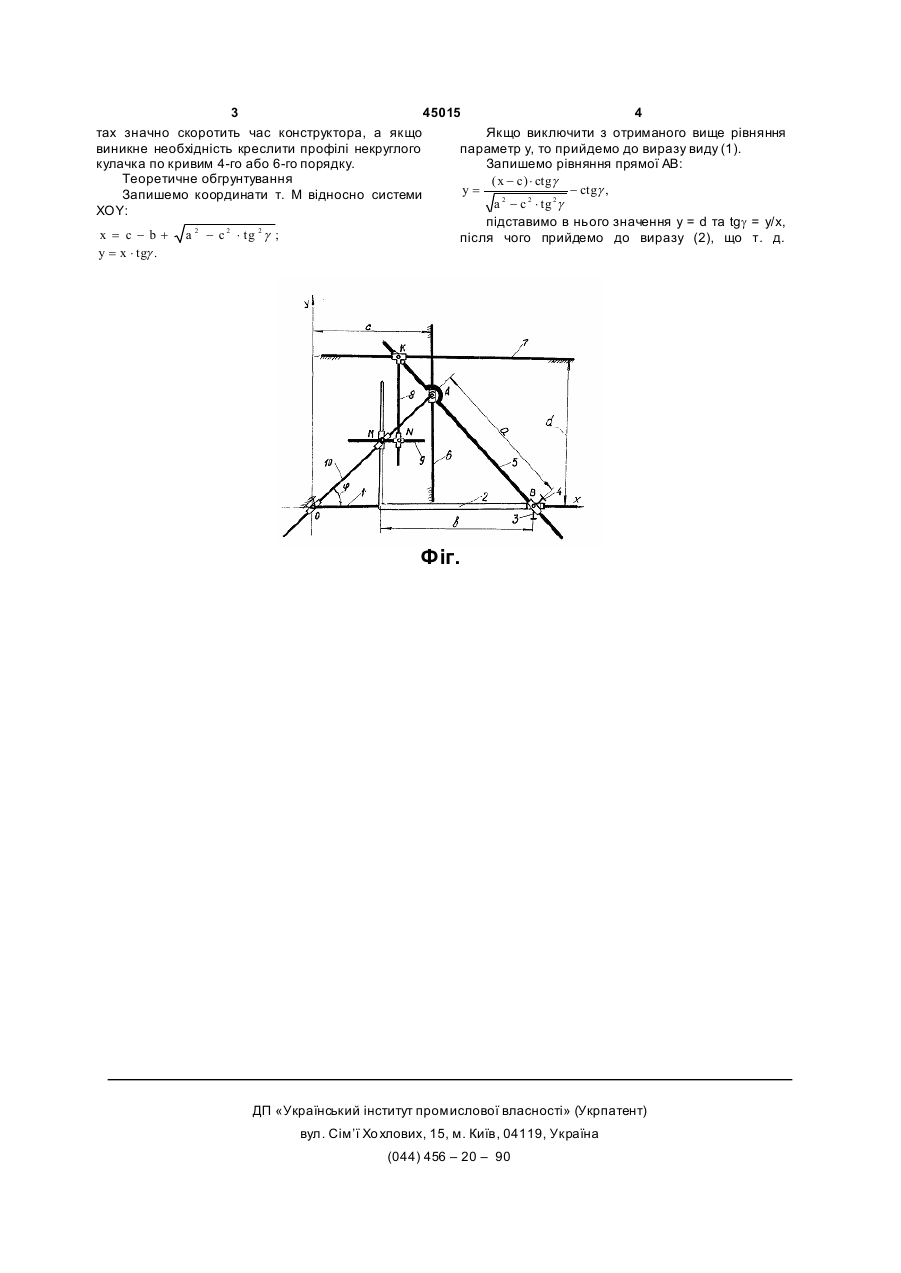

Прилад для одночасного креслення кривих 4го та 6-го порядку, що містить нерухо му горизонтальну лі нійку, траверсу і кулісу, зв'я зані між собою шарнірами і повзунами, який відрізняється тим, що він має у своєму складі прямокутний повзун, вертикальну і горизонта льну напрямні, по яких ковзають траверса і куліса. (19) (21) 2001010677 (22) 30.01.2001 (24) 15.03.2002 (46) 15.03.2002, Бюл. № 3, 2002 р (72) Табацков В'ячеслав Петрович, Косенко Максим Сергійович, Савченко Олександр Васильович (73) Табацков В'ячеслав Петрович 3 45015 4 тах значно скоротить час конструктора, а якщо Якщо виключити з отриманого вище рівняння виникне необхідність креслити профілі некруглого параметр у, то прийдемо до виразу виду (1). кулачка по кривим 4-го або 6-го порядку. Запишемо рівняння прямої АВ: Теоретичне обгрунтування ( x - c ) × ctgg y= - ctgg , Запишемо координати т. М відносно системи a 2 - c 2 × tg 2 g XOY: підставимо в нього значення у = d та tgg = y/х, x = c - b + a 2 - c 2 × tg 2 g ; після чого прийдемо до виразу (2), що т. д. y = x × tgg . Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’ї Хо хлових, 15, м. Київ, 04119, Україна (044) 456 – 20 – 90
ДивитисяДодаткова інформація
Автори англійськоюSavchenko Oleksandr Vasyliovych
Автори російськоюСавченко Александр Васильевич
МПК / Мітки
МПК: B43L 11/00
Мітки: порядку, 4-го, одночасного, прилад, креслення, кривих, 6-го
