П’єзоелектричний перетворювач механічних величин
Номер патенту: 12899
Опубліковано: 15.03.2006
Автори: Мусієнко Максим Павлович, Кісіль Тетяна Юріївна, Шарапов Валерій Михайлович, Шарапова Олена Валеріївна
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, кожна з яких розташована на протилежних гранях п'єзоелемента, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, причому вхід та вихід додаткового підсилювача під'єднані до електродів, що розташовані на грані, перпендикулярній вектору поляризації, а вхід та вихід вихідного підсилювача під'єднані до електродів, що розташовані на грані, паралельній вектору поляризації, а інші електроди під'єднані до загального проводу схеми, вектор сили прикладений до п'єзоелемента перпендикулярно вектору поляризації.
Текст

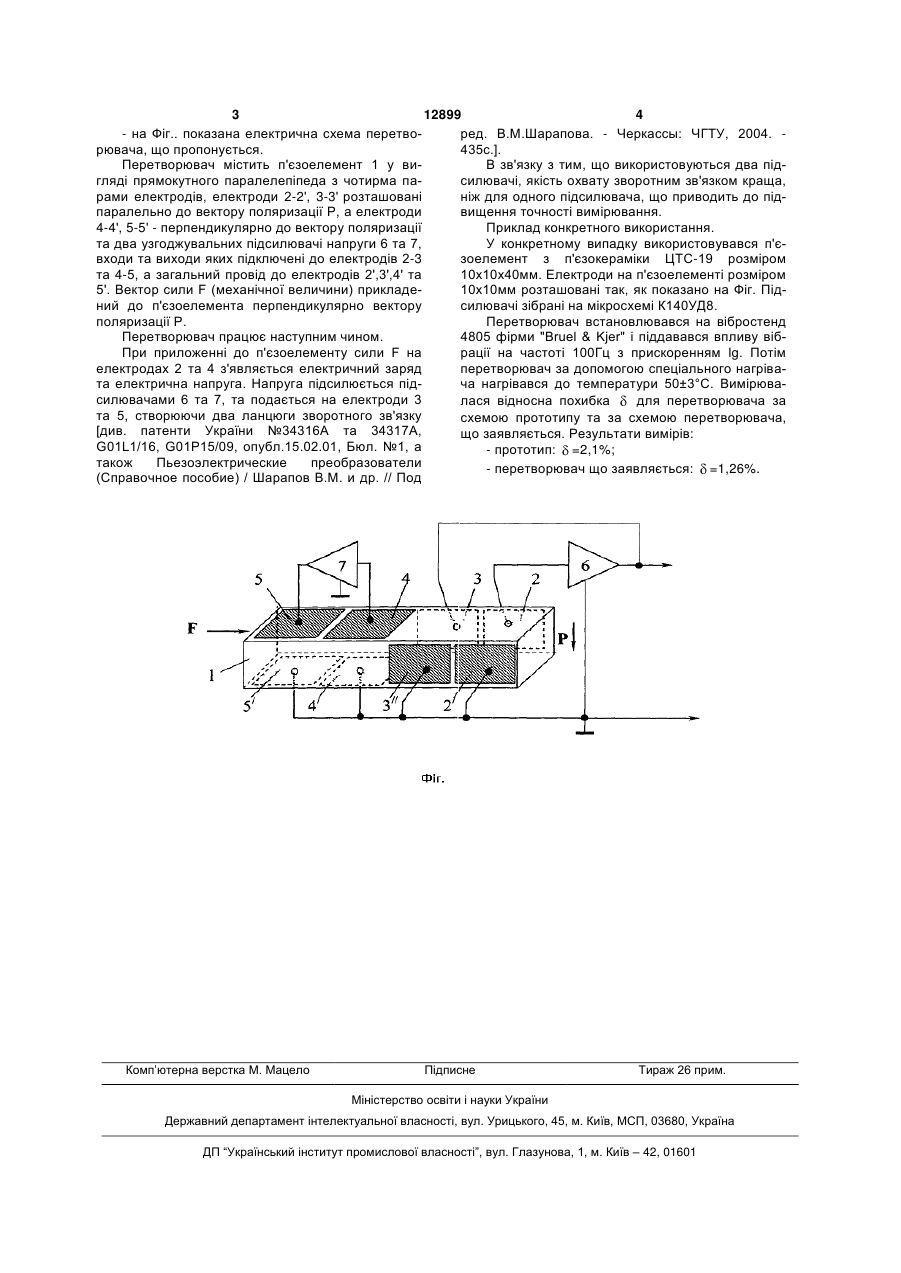

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигля 3 12899 4 - на Фіг.. показана електрична схема перетворед. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. рювача, що пропонується. 435с.]. Перетворювач містить п'єзоелемент 1 у виВ зв'язку з тим, що використовуються два підгляді прямокутного паралелепіпеда з чотирма пасилювачі, якість охвату зворотним зв'язком краща, рами електродів, електроди 2-2', 3-3' розташовані ніж для одного підсилювача, що приводить до підпаралельно до вектору поляризації Р, а електроди вищення точності вимірювання. 4-4', 5-5' - перпендикулярно до вектору поляризації Приклад конкретного використання. та два узгоджувальних підсилювачі напруги 6 та 7, У конкретному випадку використовувався п'євходи та виходи яких підключені до електродів 2-3 зоелемент з п'єзокераміки ЦТС-19 розміром та 4-5, а загальний провід до електродів 2',3',4' та 10х10х40мм. Електроди на п'єзоелементі розміром 5'. Вектор сили F (механічної величини) прикладе10х10мм розташовані так, як показано на Фіг. Підний до п'єзоелемента перпендикулярно вектору силювачі зібрані на мікросхемі К140УД8. поляризації Р. Перетворювач встановлювався на вібростенд Перетворювач працює наступним чином. 4805 фірми "Bruel & Kjer" і піддавався впливу вібПри приложенні до п'єзоелементу сили F на рації на частоті 100Гц з прискоренням lg. Потім електродах 2 та 4 з'являється електричний заряд перетворювач за допомогою спеціального нагрівата електрична напруга. Напруга підсилюється підча нагрівався до температури 50±3°С. Вимірювасилювачами 6 та 7, та подається на електроди 3 лася відносна похибка для перетворювача за та 5, створюючи два ланцюги зворотного зв'язку схемою прототипу та за схемою перетворювача, [див. патенти України №34316А та 34317A, що заявляється. Результати вимірів: G01L1/16, G01Р15/09, опубл.15.02.01, Бюл. №1, а - прототип: =2,1%; також Пьезоэлектрические преобразователи - перетворювач що заявляється: =1,26%. (Справочное пособие) / Шарапов В.М. и др. // Под Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Kysil Tetiana Yuriivna, Sharapova Olena Valeriivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Кисель Татьяна Юрьевна, Шарапова Елена Валерьевна
МПК / Мітки
МПК: G01P 15/09, H04R 17/00, G01L 1/16
Мітки: величин, механічних, перетворювач, п'єзоелектричний
