П’єзоелектричний перетворювач механічних величин
Номер патенту: 12885
Опубліковано: 15.03.2006
Автори: Шарапов Валерій Михайлович, Кісіль Тетяна Юріївна, Мусієнко Максим Павлович, Шарапова Олена Валеріївна
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, кожна з яких розташована на протилежних гранях п'єзоелемента, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, причому вхід вихідного підсилювача з'єднаний з електродом, що розташований на грані, паралельній вектору поляризації, а вихід вихідного підсилювача та вхід і вихід додаткового підсилювача з'єднані з електродами, що розташовані на грані, перпендикулярній вектору поляризації, а інші електроди з'єднані із загальним проводом схеми, вектор сили F прикладений до п'єзоелемента перпендикулярно вектору поляризації Р.
Текст

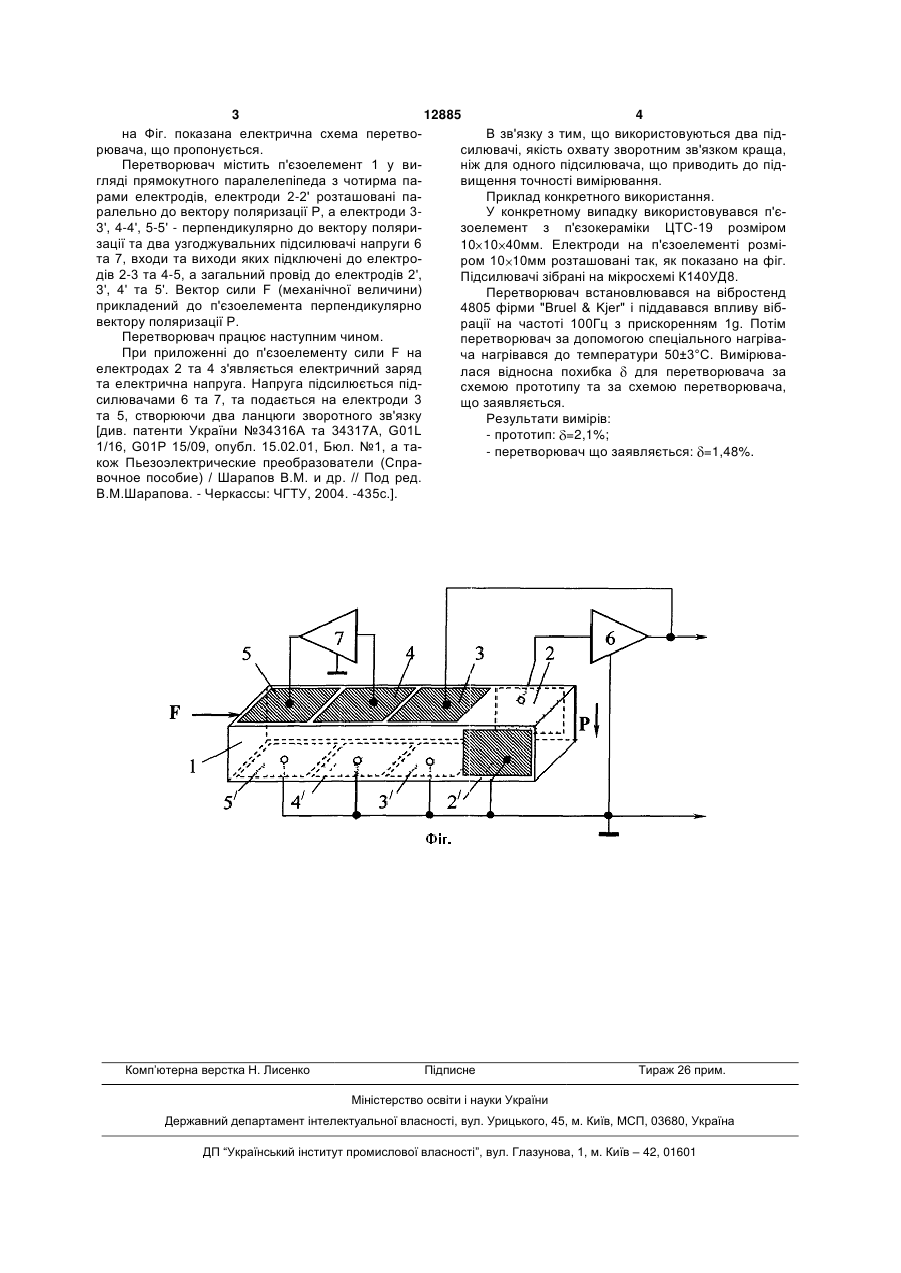

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигля 3 12885 4 на Фіг. показана електрична схема перетвоВ зв'язку з тим, що використовуються два підрювача, що пропонується. силювачі, якість охвату зворотним зв'язком краща, Перетворювач містить п'єзоелемент 1 у виніж для одного підсилювача, що приводить до підгляді прямокутного паралелепіпеда з чотирма павищення точності вимірювання. рами електродів, електроди 2-2' розташовані паПриклад конкретного використання. ралельно до вектору поляризації Р, а електроди 3У конкретному випадку використовувався п'є3', 4-4', 5-5' - перпендикулярно до вектору поляризоелемент з п'єзокераміки ЦТС-19 розміром зації та два узгоджувальних підсилювачі напруги 6 10 10 40мм. Електроди на п'єзоелементі розміта 7, входи та виходи яких підключені до електрором 10 10мм розташовані так, як показано на фіг. дів 2-3 та 4-5, а загальний провід до електродів 2', Підсилювачі зібрані на мікросхемі К140УД8. 3', 4' та 5'. Вектор сили F (механічної величини) Перетворювач встановлювався на вібростенд прикладений до п'єзоелемента перпендикулярно 4805 фірми "Bruel & Kjer" і піддавався впливу вібвектору поляризації Р. рації на частоті 100Гц з прискоренням 1g. Потім Перетворювач працює наступним чином. перетворювач за допомогою спеціального нагріваПри приложенні до п'єзоелементу сили F на ча нагрівався до температури 50±3°С. Вимірюваелектродах 2 та 4 з'являється електричний заряд лася відносна похибка для перетворювача за та електрична напруга. Напруга підсилюється підсхемою прототипу та за схемою перетворювача, силювачами 6 та 7, та подається на електроди 3 що заявляється. та 5, створюючи два ланцюги зворотного зв'язку Результати вимірів: [див. патенти України №34316А та 34317A, G01L - прототип: =2,1%; 1/16, G01Р 15/09, опубл. 15.02.01, Бюл. №1, а та- перетворювач що заявляється: =1,48%. кож Пьезоэлектрические преобразователи (Справочное пособие) / Шарапов В.М. и др. // Под ред. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. -435с.]. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Kysil Tetiana Yuriivna, Sharapova Olena Valeriivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Кисель Татьяна Юрьевна, Шарапова Елена Валерьевна
МПК / Мітки
МПК: G01L 1/16, H01L 41/08
Мітки: механічних, величин, п'єзоелектричний, перетворювач
