П’єзоелектричний перетворювач механічних величин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 12888

Опубліковано: 15.03.2006

Автори: Шарапова Олена Валеріївна, Шарапов Валерій Михайлович, Мусієнко Максим Павлович, Кісіль Тетяна Юріївна

Завантажити PDF файл.

Формула / Реферат

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, кожна з яких розташована на протилежних гранях п'єзоелемента, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, причому вхід та вихід додаткового підсилювача з'єднані з електродами, що розташовані на грані, перпендикулярній вектору поляризації, а вхід та вихід вихідного підсилювача з'єднані з електродами, що розташовані на грані, паралельній вектору поляризації, а інші електроди з'єднані із загальним проводом схеми, вектор сили F прикладений до п'єзоелемента паралельно вектору поляризації Р.

Текст

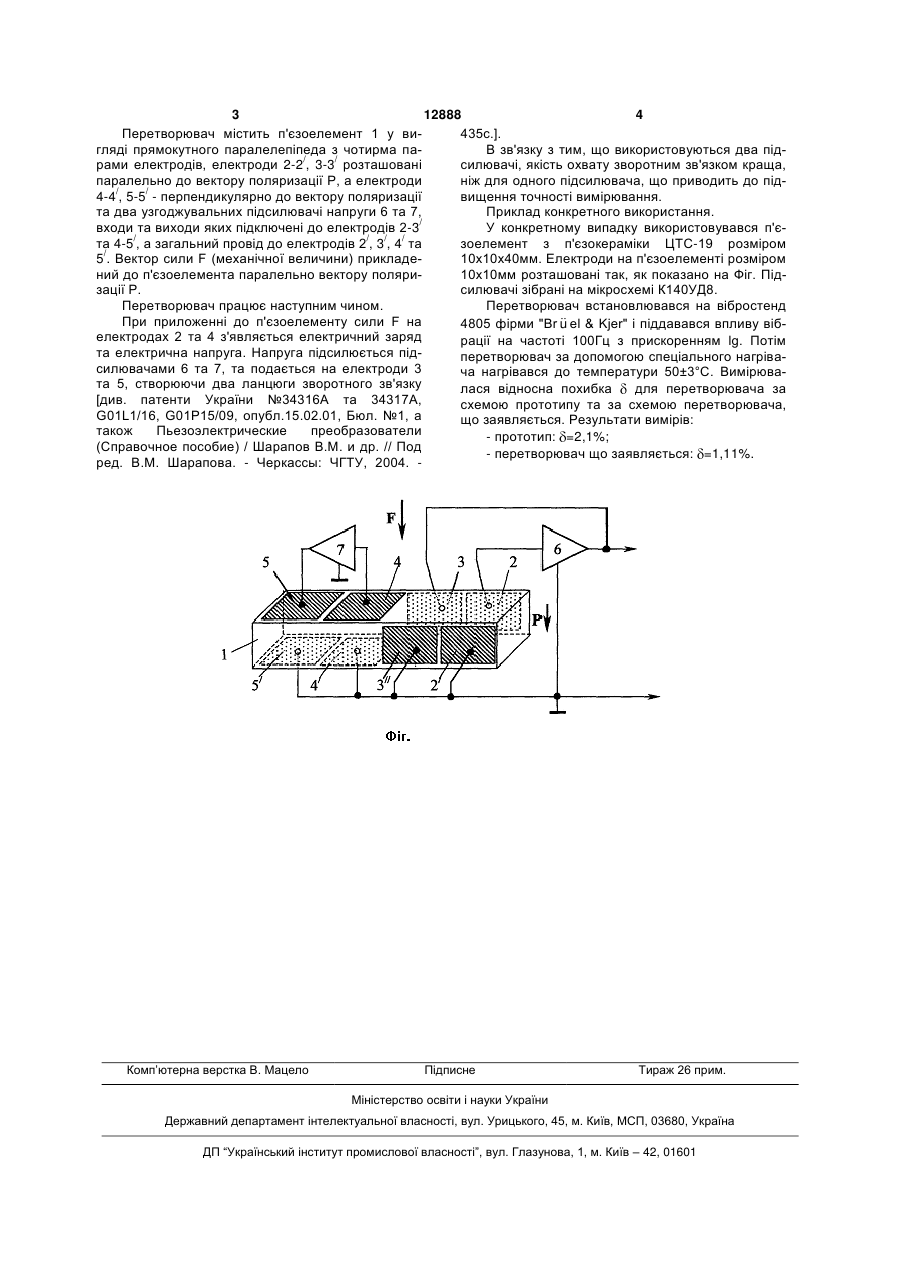

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відріз 3 12888 4 Перетворювач містить п'єзоелемент 1 у ви435с.]. гляді прямокутного паралелепіпеда з чотирма паВ зв'язку з тим, що використовуються два підрами електродів, електроди 2-2/, 3-3/ розташовані силювачі, якість охвату зворотним зв'язком краща, паралельно до вектору поляризації Р, а електроди ніж для одного підсилювача, що приводить до під4-4/, 5-5/ - перпендикулярно до вектору поляризації вищення точності вимірювання. та два узгоджувальних підсилювачі напруги 6 та 7, Приклад конкретного використання. входи та виходи яких підключені до електродів 2-3/ У конкретному випадку використовувався п'єта 4-5/, а загальний провід до електродів 2/, 3/, 4/ та зоелемент з п'єзокераміки ЦТС-19 розміром 5/. Вектор сили F (механічної величини) прикладе10х10х40мм. Електроди на п'єзоелементі розміром ний до п'єзоелемента паралельно вектору поляри10х10мм розташовані так, як показано на Фіг. Підзації Р. силювачі зібрані на мікросхемі К140УД8. Перетворювач працює наступним чином. Перетворювач встановлювався на вібростенд При приложенні до п'єзоелементу сили F на  4805 фірми "Br u el & Kjer" і піддавався впливу вібелектродах 2 та 4 з'являється електричний заряд рації на частоті 100Гц з прискоренням lg. Потім та електрична напруга. Напруга підсилюється підперетворювач за допомогою спеціального нагрівасилювачами 6 та 7, та подається на електроди 3 ча нагрівався до температури 50±3°С. Вимірювата 5, створюючи два ланцюги зворотного зв'язку лася відносна похибка для перетворювача за [див. патенти України №34316А та 34317A, схемою прототипу та за схемою перетворювача, G01L1/16, G01Р15/09, опубл.15.02.01, Бюл. №1, а що заявляється. Результати вимірів: також Пьезоэлектрические преобразователи - прототип: =2,1%; (Справочное пособие) / Шарапов В.М. и др. // Под - перетворювач що заявляється: =1,11%. ред. В.М. Шарапова. - Черкассы: ЧГТУ, 2004. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Piezoelectric mechanical-electric transducer

Автори англійською

Sharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Kysil Tetiana Yuriivna, Sharapova Olena Valeriivna

Назва патенту російською

Пьезоэлектрический преобразователь механических величин в электрические

Автори російською

Шарапов Валерий Михайлович, Мусиенко Максим Павлович, Кисель Татьяна Юрьевна, Шарапова Елена Валерьевна

МПК / Мітки

МПК: G01P 15/09, G01L 1/16

Мітки: механічних, п'єзоелектричний, величин, перетворювач

Код посилання

<a href="https://ua.patents.su/2-12888-pehzoelektrichnijj-peretvoryuvach-mekhanichnikh-velichin.html" target="_blank" rel="follow" title="База патентів України">П’єзоелектричний перетворювач механічних величин</a>
