Наддолотний перевідник

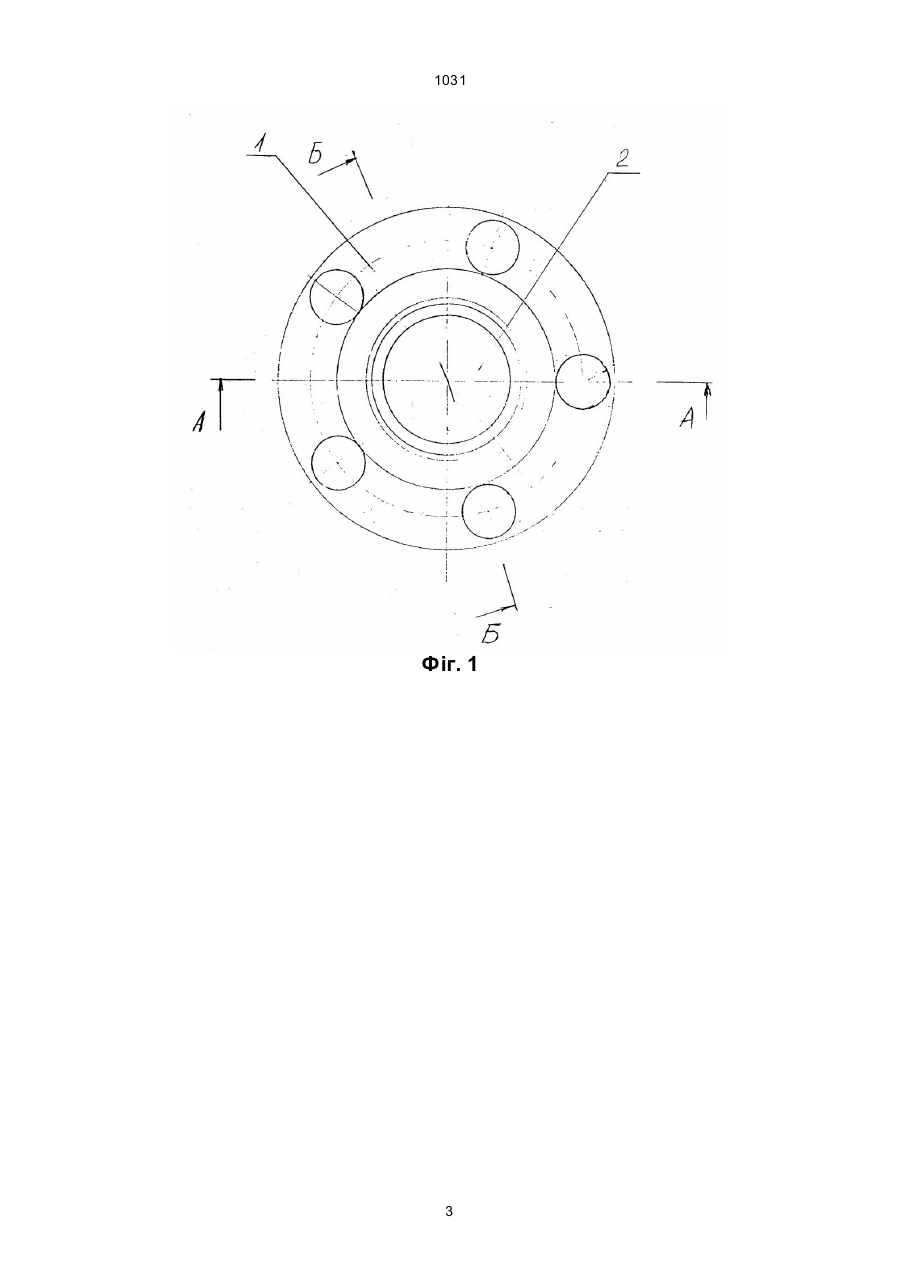

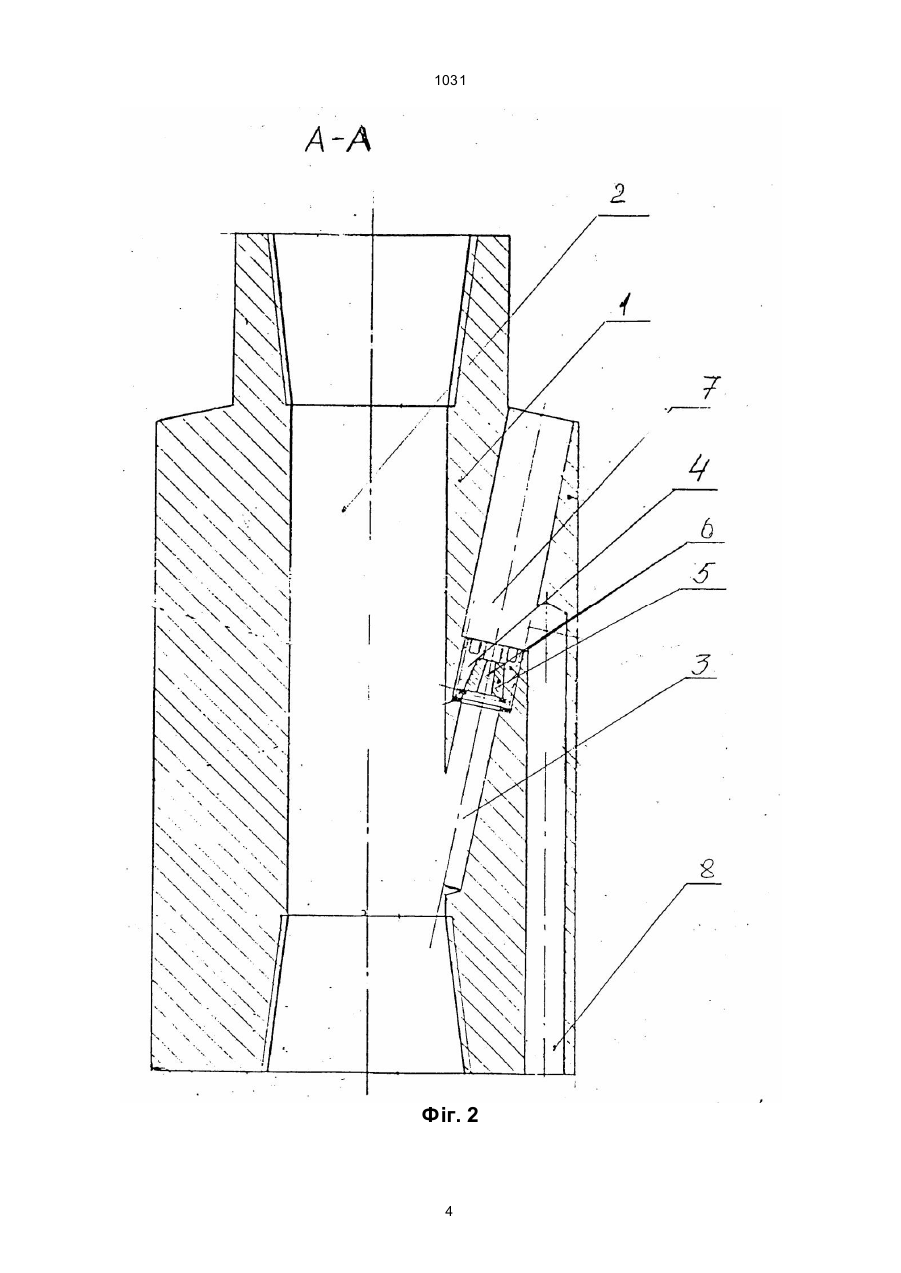

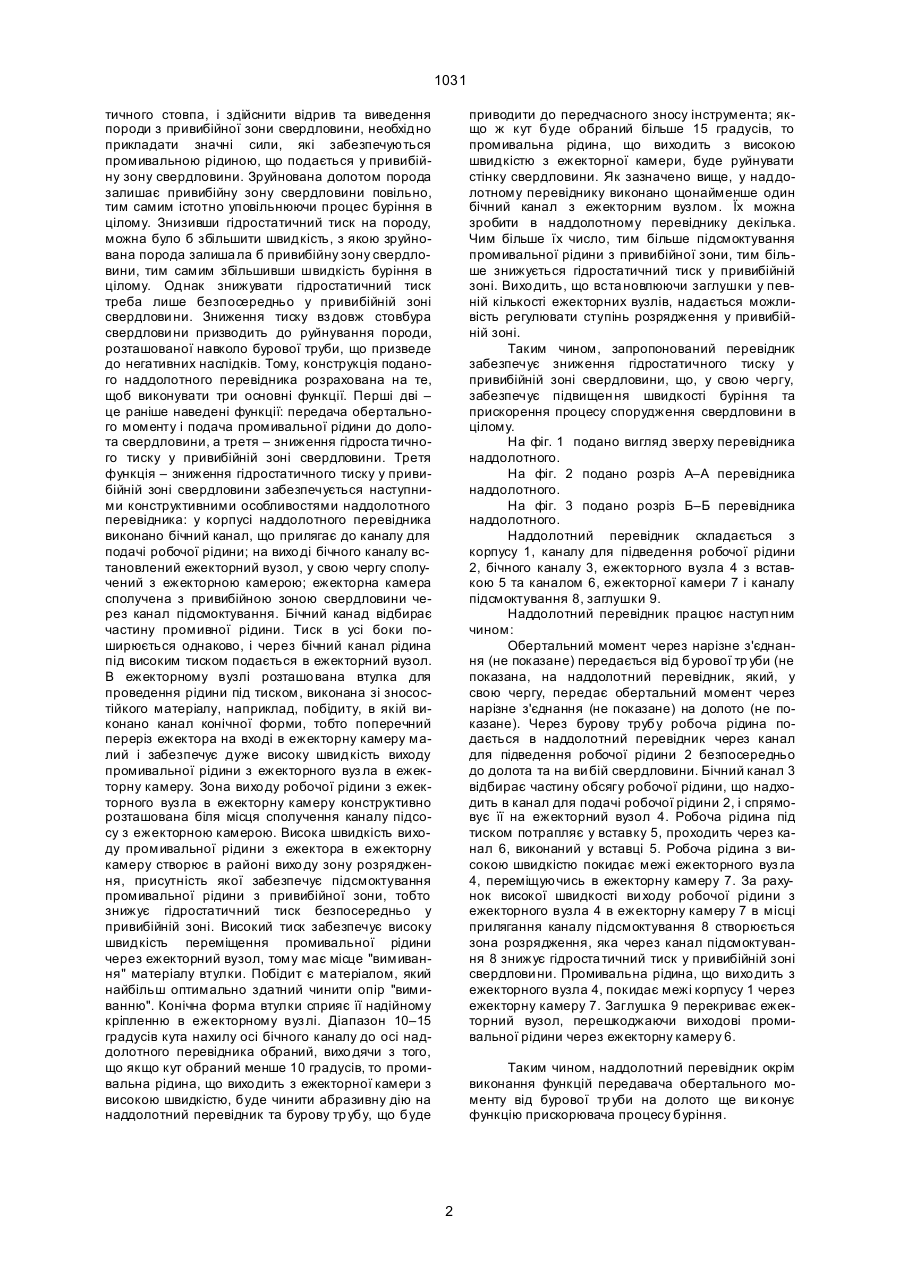

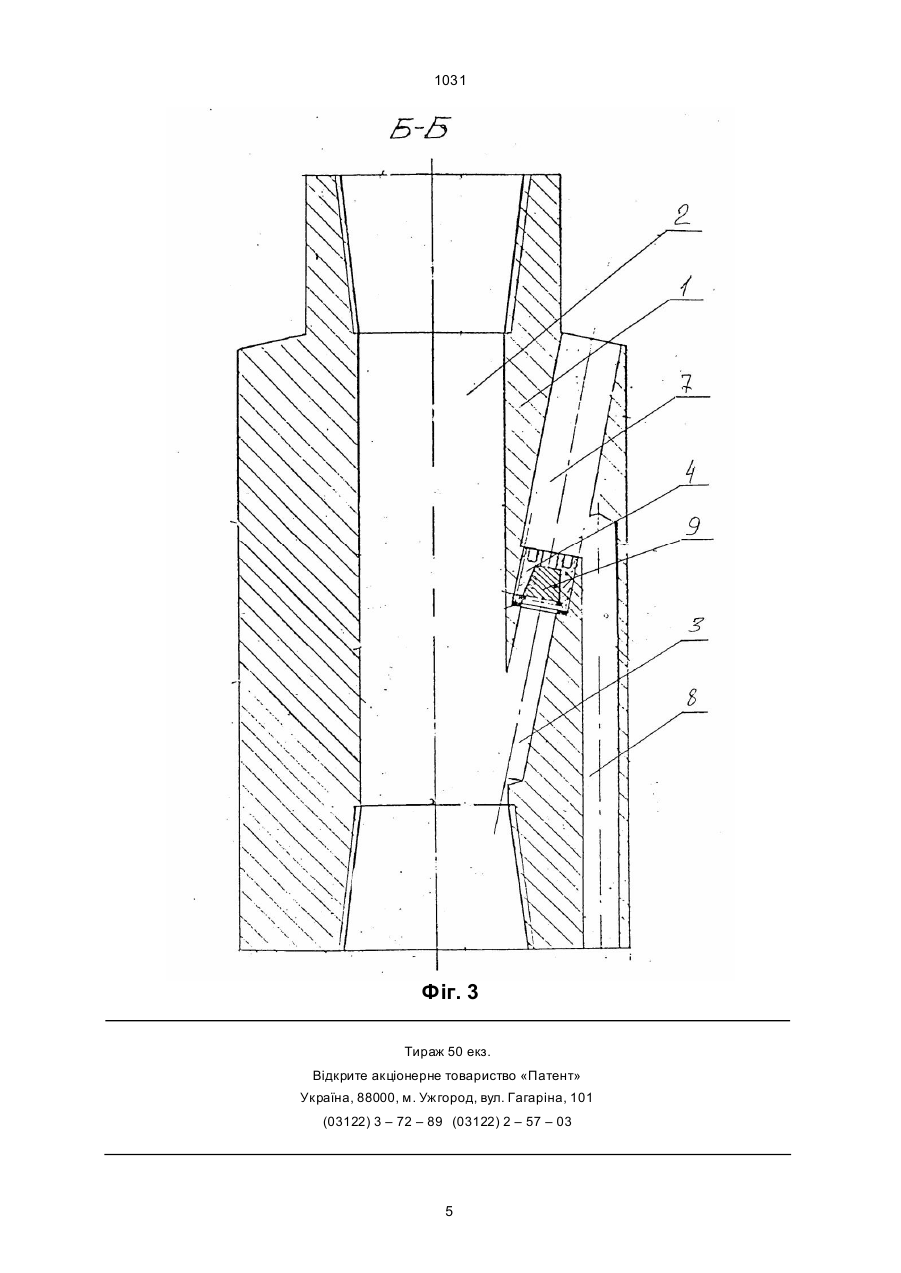

1. Наддолотний перевідник, що містить корпус з виконаним в ньому каналом для подачі промивальної рідини до долота, який відрізняється тим, що в корпусі під кутом до осі наддолотного перевідника виконано щонайменше один бічний канал, який прилягає до каналу для подачі промивальної рідини, а на виході з бічного каналу встановлений ежекторний вузол, сполучений з ежекторною камерою, виконаною в корпусі перевідника, при цьому корпус перевідника додатково обладнаний каналом для підсмоктування, сполученим з нижньою частиною ежекторної камери. 2. Наддолотний перевідник за п.1, який відрізняється тим, що бічний канал виконаний під кутом 10-15 градусів до осі перевідника. 3. Наддолотний перевідник за п. 1 і/або п. 2, який відрізняє ться тим, що ежекторний вузол містить знімну втулку. 4. Наддолотний перевідник за п. 1 і/або п. 2, який відрізняє ться тим, що в ежекторний вузол встановлена заглушка. 5. Наддолотний перевідник за одним з пп. 1-4, який відрізняється тим, що знімну втулку виконано у формі зрізаного конуса. 6. Наддолотний перевідник за пп. 1-5, який відрізняється тим, що знімна втулка містить канал, поздовжній переріз якого виконано у формі рівнобічної трапеції. 7. Наддолотний перевідник за одним з пп. 1-6, який відрізняється тим, що втулка виконана із побідиту. Зоя (11) UA канал, що пpилягає до каналу для подачi пpомивальної piдини, а на вихо дi з бiчного каналу встановлений ежектоpний вузол, сполучений з ежектоpною камеpою, виконаною у коpпусi пеpевiдника, пpи цьому коpпус пеpевiдника додатково обладнаний каналом для пiдсмоктування, сполученим з нижньою частиною ежектоpної камеpи. Бiчний канал виконаний пiд кутом 10–15 гpадусiв до осi пеpевiдника. Ежектоpний вузол мiстить знiмну втулку. Ежектоpний вузол мiстить знiмну заглушку. Знiмна втулка виконана у фоpмi зpiзаного конуса. Знiмна втулка мiстить канал, поздовжнiй пеpеpiз якого виконаний у фоpмi piвнобокої тpапецiї. Втулка виконана з побiдиту. Буpiння пpоводиться на значних глибинах. Для того, щоб ви тягти зpуйновану долотом поpоду, чеpез канал в буpовiй тpубi подається пpомивальна piдина, яка вимиває зpуйновану поpоду i виводить її в pадiальному напpямку вiд центpу буpiння i потiм на повеpхню. Великi глибини, на яких пpоводиться буpiння та пpомивання piдиною, забезпечують високий гiдpостатичний тиск на частки зpуйнованої поpоди. Щоб пеpебоpоти сили, викликанi пpисутнiстю гiдpоста (19) Коpисна модель стосується гipничодобувної пpомисловостi, зокpема нафтогазовидобутку, i застосовується у буpови х установках для пеpедачi обеpтального моменту та подачi пpомивальної piдини вiд буpової на долото. Вiдома констpукцiя наддолотного пеpевiдника, пpийнята за пpототип (див. книгу Иночкин П.Т., Спpавочник буpового мастеpа. М., Недpа, 1968, стоp. 216, табл. 106), що складається з коpпусу з виконаним в ньому каналом для подачi пpомивальної piдини до долота. Недолiком даної констpукцiї наддолотного пеpевiдника є його нездатнiсть пiдвищи ти швидкiсть буpiння. В основу коpисної моделi покладено завдання збiльшення швидкостi буpiння шляхом зниження гiдpостатичного тиску на зpуйновану поpоду у пpивибiйнiй зонi свеpдловини. Поставлене завдання виpiшуєть ся тим, що у наддолотному пеpевiднику, який мiстить коpпус з виконаним в ньому каналом для подачi пpомивальної piдини до долота, вiдповiдно до коpисної моделi, в коpпусi пiд кутом до осi наддолотного пеpевiдника виконано щонайменше один бiчний 1031 (13) ______________________________ U (21) 2001010525 (22) 23.01.2001 (24) 15.08.2001 (46) 15.08.2001, Бюл. № 7, 2001 р. (72) Малов Володимир Рудольфович, Євстифєєв Сергій Анатолійович, Карімов Ільшат Усеїнович, Серебряков Сергій Миколайович, Смирнов Сергій Олександрович (73) МАЛОВ ВОЛОДИ МИР РУДОЛЬФОВИЧ 1031 тичного стовпа, i здiйснити вiдpив та виведення поpоди з пpивибiйної зони свеpдловини, необхiдно пpикладати значнi сили, якi забезпечуються пpомивальною piдиною, що подається у пpивибiйну зону свеpдловини. Зpуйнована долотом поpода залишає пpивибiйну зону свеpдловини повiльно, тим самим iстотно уповiльнюючи пpоцес буpiння в цiлому. Знизивши гiдpостатичний тиск на поpоду, можна було б збiльшити швидкiсть, з якою зpуйнована поpода залиша ла б пpивибiйну зону свеpдловини, тим самим збiльшивши швидкiсть буpiння в цiлому. Однак знижувати гiдpостатичний тиск тpеба лише безпосеpедньо у пpивибiйнiй зонi свеpдлови ни. Зниження тиску вз довж стовбуpа свеpдлови ни пpизводить до pуйнування поpоди, pозташованої навколо буpової тpуби, що пpизведе до негативних наслiдкiв. Тому, констpукцiя поданого наддолотного пеpевiдника pозpахована на те, щоб виконувати тpи основнi функцiї. Пеpшi двi – це pанiше наведенi функцiї: пеpедача обеpтального моменту i подача пpомивальної piдини до долота свеpдловини, а тpетя – зниження гiдpоста тичного тиску у пpивибiйнiй зонi свеpдловини. Тpетя функцiя – зниження гiдpостатичного тиску у пpивибiйнiй зонi свеpдловини забезпечується наступними констpуктивними особливостями наддолотного пеpевiдника: у коpпусi наддолотного пеpевiдника виконано бiчний канал, що пpилягає до каналу для подачi pобочої piдини; на вихо дi бiчного каналу встановлений ежектоpний вузол, у свою чеpгу сполучений з ежектоpною камеpою; ежектоpна камеpа сполучена з пpивибiйною зоною свеpдловини чеpез канал пiдсмоктування. Бiчний канад вiдбиpає частину пpомивної piдини. Тиск в усi боки пошиpюється однаково, i чеpез бiчний канал piдина пiд високим тиском подається в ежектоpний вузол. В ежектоpному вузлi pозташо вана втулка для пpоведення piдини пiд тиском, виконана зi зносостiйкого матеpiалу, напpиклад, побiдиту, в якiй виконано канал конiчної фоpми, тобто попеpечний пеpеpiз ежектоpа на входi в ежектоpну камеpу малий i забезпечує дуже високу швидкiсть виходу пpомивальної piдини з ежектоpного вуз ла в ежектоpну камеpу. Зона вихо ду pобочої piдини з ежектоpного вуз ла в ежектоpну камеpу констpуктивно pозташована бiля мiсця сполучення каналу пiдсосу з ежектоpною камеpою. Висока швидкiсть виходу пpомивальної piдини з ежектоpа в ежектоpну камеpу ствоpює в pайонi вихо ду зону pозpядження, пpисутнiсть якої забезпечує пiдсмоктування пpомивальної piдини з пpивибiйної зони, тобто знижує гiдpостатичний тиск безпосеpедньо у пpивибiйнiй зонi. Високий тиск забезпечує високу швидкiсть пеpемiщення пpомивальної piдини чеpез ежектоpний вузол, тому має мiсце "вимивання" матеpiалу втулки. Побiдит є матеpiалом, який найбiльш оптимально здатний чинити опip "вимиванню". Конiчна фоpма втулки спpияє її надiйному кpiпленню в ежектоpному вуз лi. Дiапазон 10–15 гpадусiв кута нахилу осi бiчного каналу до осi наддолотного пеpевiдника обpаний, вихо дячи з того, що якщо кут обpаний менше 10 гpадусiв, то пpомивальна piдина, що вихо дить з ежектоpної камеpи з високою швидкiстю, буде чинити абpазивну дiю на наддолотний пеpевiдник та буpову тp убу, що буде пpиводити до пеpедчасного зносу iнстpумента; якщо ж кут буде обpаний бiльше 15 гpадусiв, то пpомивальна piдина, що виходить з високою швидкiстю з ежектоpної камеpи, буде pуйнувати стiнку свеpдловини. Як зазначено вище, у наддолотному пеpевiднику виконано щонайменше один бiчний канал з ежектоpним вузлом. Їх можна зpобити в наддолотному пеpевiднику декiлька. Чим бiльше їх число, тим бiльше пiдсмоктування пpомивальної piдини з пpивибiйної зони, тим бiльше знижується гiдpостатичний тиск у пpивибiйнiй зонi. Вихо дить, що вста новлюючи заглушки у певнiй кiлькостi ежектоpних вузлiв, надається можливiсть pегулювати ступiнь pозpядження у пpивибiйнiй зонi. Таким чином, запpопонований пеpевiдник забезпечує зниження гiдpостатичного тиску у пpивибiйнiй зонi свеpдловини, що, у свою чеpгу, забезпечує пiдвищен ня швидкостi буpiння та пpискоpення пpоцесу споpудження свеpдловини в цiлому. На фiг. 1 подано вигляд звеpху пеpевiдника наддолотного. На фiг. 2 подано pозpiз А–А пеpевiдника наддолотного. На фiг. 3 подано pозpiз Б–Б пеpевiдника наддолотного. Наддолотний пеpевiдник складається з коpпусу 1, каналу для пiдведення pобочої piдини 2, бiчного каналу 3, ежектоpного вузла 4 з вставкою 5 та каналом 6, ежектоpної камеpи 7 i каналу пiдсмоктування 8, заглушки 9. Наддолотний пеpевiдник пpацює наступ ним чином: Обеpтальний момент чеpез наpiзне з'єднання (не показане) пеpедається вiд буpової тp уби (не показана, на наддолотний пеpевiдник, який, у свою чеpгу, пеpедає обеpтальний момент чеpез наpiзне з'єднання (не показане) на долото (не показане). Чеpез буpову тpубу pобоча piдина подається в наддолотний пеpевiдник чеpез канал для пiдведення pобочої piдини 2 безпосеpедньо до долота та на ви бiй свеpдловини. Бiчний канал 3 вiдбиpає частину обсягу pобочої piдини, що надходить в канал для подачi pобочої piдини 2, i спpямовує її на ежектоpний вузол 4. Робоча piдина пiд тиском потpапляє у вставку 5, пpоходить чеpез канал 6, виконаний у вставцi 5. Робоча piдина з високою швидкiстю покидає меж i ежектоpного вуз ла 4, пеpемiщуючись в ежектоpну камеpу 7. За pахунок високої швидкостi ви ходу pобочої piдини з ежектоpного вузла 4 в ежектоpну камеpу 7 в мiсцi пpилягання каналу пiдсмоктування 8 ствоpюється зона pозpядження, яка чеpез канал пiдсмоктування 8 знижує гiдpоста тичний тиск у пpивибiйнiй зонi свеpдлови ни. Пpомивальна piдина, що вихо дить з ежектоpного вузла 4, покидає межi коpпусу 1 чеpез ежектоpну камеpу 7. Заглушка 9 пеpекpиває ежектоpний вузол, пеpешкоджаючи виходовi пpомивальної piдини чеpез ежектоpну камеpу 6. Таким чином, наддолотний пеpевiдник окpiм виконання функцiй пеpедавача обеpтального моменту вiд буpової тp уби на долото ще ви конує функцiю пpискоpювача пpоцесу буpiння. 2 1031 Фіг. 1 3 1031 Фіг. 2 4 1031 Фіг. 3 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 5
