П`єзоелектричний перетворювач механічних величин

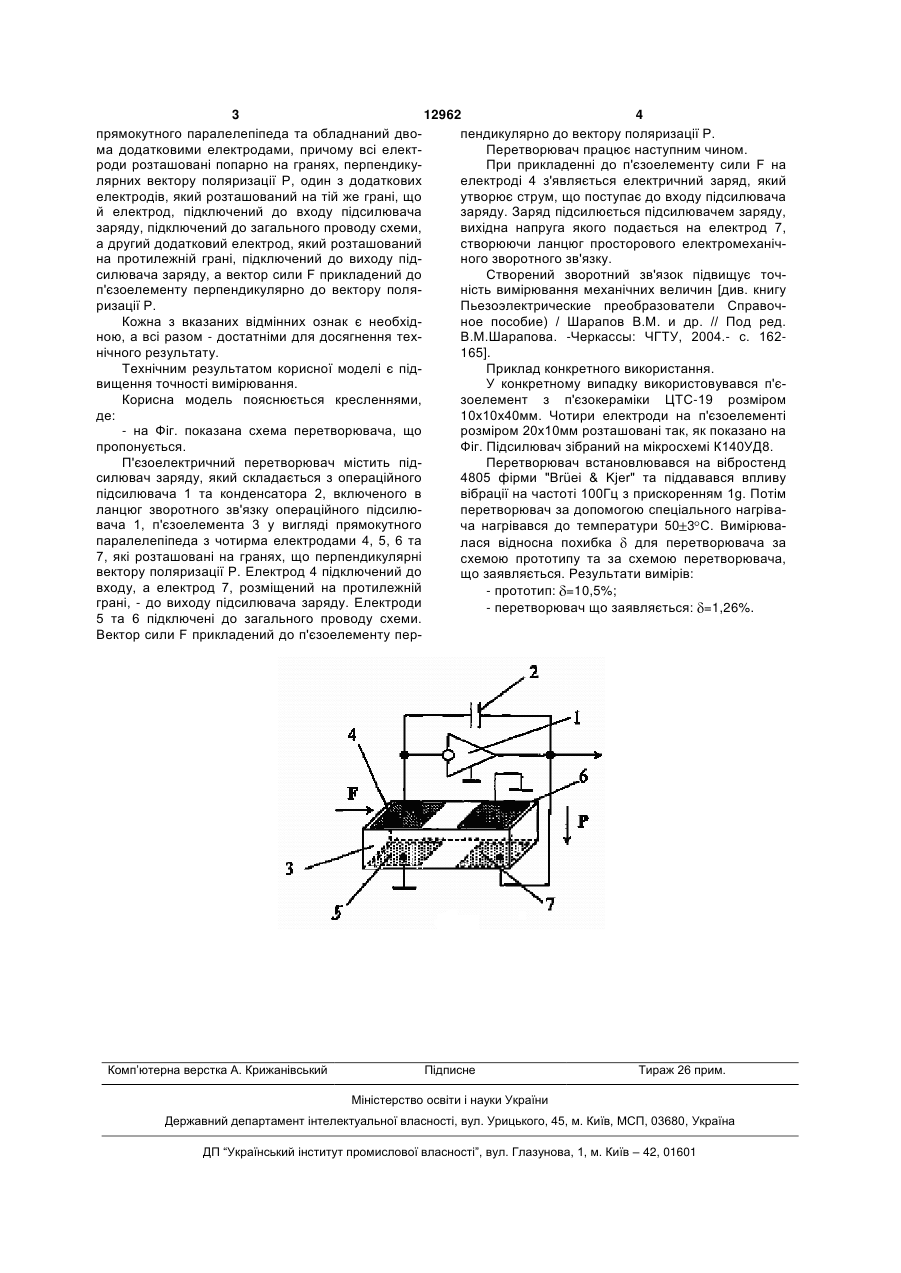

П'єзоелектричний перетворювач механічних величин, що містить підсилювач заряду, який складається з операційного підсилювача й конденсатора, включеного в ланцюг зворотного зв'язку операційного підсилювача, та п'єзоелемент із двома електродами, розташованими на протилеж 3 12962 4 прямокутного паралелепіпеда та обладнаний двопендикулярно до вектору поляризації Р. ма додатковими електродами, причому всі електПеретворювач працює наступним чином. роди розташовані попарно на гранях, перпендикуПри прикладенні до п'єзоелементу сили F на лярних вектору поляризації Р, один з додаткових електроді 4 з'являється електричний заряд, який електродів, який розташований на тій же грані, що утворює струм, що поступає до входу підсилювача й електрод, підключений до входу підсилювача заряду. Заряд підсилюється підсилювачем заряду, заряду, підключений до загального проводу схеми, вихідна напруга якого подається на електрод 7, а другий додатковий електрод, який розташований створюючи ланцюг просторового електромеханічна протилежній грані, підключений до виходу підного зворотного зв'язку. силювача заряду, а вектор сили F прикладений до Створений зворотний зв'язок підвищує точп'єзоелементу перпендикулярно до вектору поляність вимірювання механічних величин [див. книгу ризації Р. Пьезоэлектрические преобразователи СправочКожна з вказаних відмінних ознак є необхідное пособие) / Шарапов В.М. и др. // Под ред. ною, а всі разом - достатніми для досягнення техВ.М.Шарапова. -Черкассы: ЧГТУ, 2004.- с. 162нічного результату. 165]. Технічним результатом корисної моделі є підПриклад конкретного використання. вищення точності вимірювання. У конкретному випадку використовувався п'єКорисна модель пояснюється кресленнями, зоелемент з п'єзокераміки ЦТС-19 розміром де: 10х10х40мм. Чотири електроди на п'єзоелементі - на Фіг. показана схема перетворювача, що розміром 20х10мм розташовані так, як показано на пропонується. Фіг. Підсилювач зібраний на мікросхемі К140УД8. П'єзоелектричний перетворювач містить підПеретворювач встановлювався на вібростенд силювач заряду, який складається з операційного 4805 фірми "Вrüеі & Kjer" та піддавався впливу підсилювача 1 та конденсатора 2, включеного в вібрації на частоті 100Гц з прискоренням 1g. Потім ланцюг зворотного зв'язку операційного підсилюперетворювач за допомогою спеціального нагрівавача 1, п'єзоелемента 3 у вигляді прямокутного ча нагрівався до температури 50 3 С. Вимірювапаралелепіпеда з чотирма електродами 4, 5, 6 та лася відносна похибка для перетворювача за 7, які розташовані на гранях, що перпендикулярні схемою прототипу та за схемою перетворювача, вектору поляризації Р. Електрод 4 підключений до що заявляється. Результати вимірів: входу, а електрод 7, розміщений на протилежній - прототип: =10,5%; грані, - до виходу підсилювача заряду. Електроди - перетворювач що заявляється: =1,26%. 5 та 6 підключені до загального проводу схеми. Вектор сили F прикладений до п'єзоелементу пер Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
