Фільтр нижніх частот
Номер патенту: 12963
Опубліковано: 15.03.2006
Автори: Шарапов Валерій Михайлович, Раєвський Микола Володимирович, Трембовецька Руслана Володимирівна
Формула / Реферат
Фільтр нижніх частот містить операційний підсилювач, який відрізняється тим, що містить дві Г-подібні ланки, а як ємнісні елементи у Г-подібних ланках використано п'єзоелектричні елементи, причому кожна Г-подібна ланка складається з послідовно з'єднаних резистивного та п'єзоелектричного елементів у повздовжньому плечі та п'єзоелектричного елемента в поперечному плечі, одна Г-подібна ланка утворює ланцюг зворотного зв'язку, інша підключена до інвертувального входу операційного підсилювача.
Текст

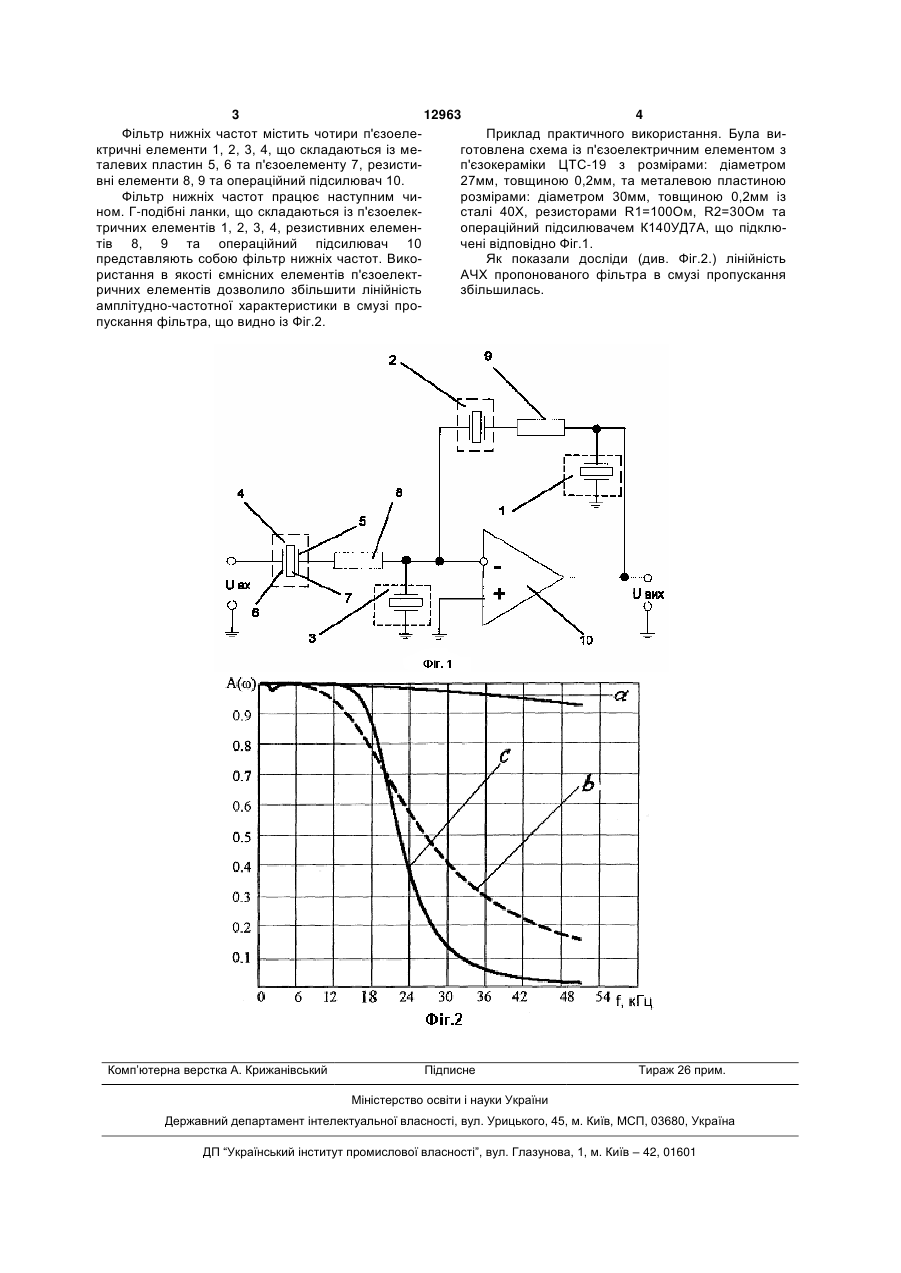

Фільтр нижніх частот містить операційний підсилювач, який відрізняється тим, що містить дві Г-подібні ланки, а як ємнісні елементи у Г-подібних ланках використано п'єзоелектричні елементи, причому кожна Г-подібна ланка складається з послідовно з'єднаних резистивного та п'єзоелектричного елементів у повздовжньому плечі та п'єзоелектричного елемента в поперечному плечі, одна Г-подібна ланка утворює ланцюг зворотного зв'язку, інша підключена до інвертувального входу операційного підсилювача. (19) (21) u200506944 (22) 14.07.2005 (24) 15.03.2006 (46) 15.03.2006, Бюл. № 3, 2006 р. (72) Шарапов Валерій Михайлович, Трембовецька Руслана Володимирівна, Раєвський Микола Володимирович (73) ЧЕРКАСЬКИЙ ДЕРЖАВНИЙ ТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ, Шарапов Валерій Михайлович 3 12963 4 Фільтр нижніх частот містить чотири п'єзоелеПриклад практичного використання. Була виктричні елементи 1, 2, 3, 4, що складаються із меготовлена схема із п'єзоелектричним елементом з талевих пластин 5, 6 та п'єзоелементу 7, резистип'єзокераміки ЦТС-19 з розмірами: діаметром вні елементи 8, 9 та операційний підсилювач 10. 27мм, товщиною 0,2мм, та металевою пластиною Фільтр нижніх частот працює наступним чирозмірами: діаметром 30мм, товщиною 0,2мм із ном. Г-подібні ланки, що складаються із п'єзоелексталі 40Х, резисторами R1=100Ом, R2=30Ом та тричних елементів 1, 2, 3, 4, резистивних елеменопераційний підсилювачем К140УД7А, що підклютів 8, 9 та операційний підсилювач 10 чені відповідно Фіг.1. представляють собою фільтр нижніх частот. ВикоЯк показали досліди (див. Фіг.2.) лінійність ристання в якості ємнісних елементів п'єзоелектАЧХ пропонованого фільтра в смузі пропускання ричних елементів дозволило збільшити лінійність збільшилась. амплітудно-частотної характеристики в смузі пропускання фільтра, що видно із Фіг.2. Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLow-pass filter
Автори англійськоюSharapov Valeriy Mykhaylovych
Назва патенту російськоюФильтр нижних частот
Автори російськоюШарапов Валерий Михайлович
МПК / Мітки
МПК: H03H 7/01
Код посилання
<a href="https://ua.patents.su/2-12963-filtr-nizhnikh-chastot.html" target="_blank" rel="follow" title="База патентів України">Фільтр нижніх частот</a>
