Силос для зберігання сипких продуктів
Формула / Реферат
1. Силос для зберігання сипких продуктів, що містить циліндричну вертикальну стінку та конічне днище, і між конічним днищем та опорними конструкціями має накладку, що з внутрішньої сторони повторює поверхню конічного днища, який відрізняється тим, що накладку виконано у вигляді конічного кільця і розташовано навколо верхнього краю конічного днища.
2. Силос за п. 1, який відрізняється тим, що до верхнього краю конічного кільця приєднано установлене на опорних конструкціях горизонтальне опорне кільце, до внутрішнього краю якого згори приєднано кільце жорсткості у вигляді циліндричної обичайки з вертикальною віссю, до якого прикріплено циліндричну вертикальну стінку силоса.
3. Силос за п. 2, який відрізняється тим, що циліндричну вертикальну стінку силоса прикріплено до кільця жорсткості зовні.
Текст

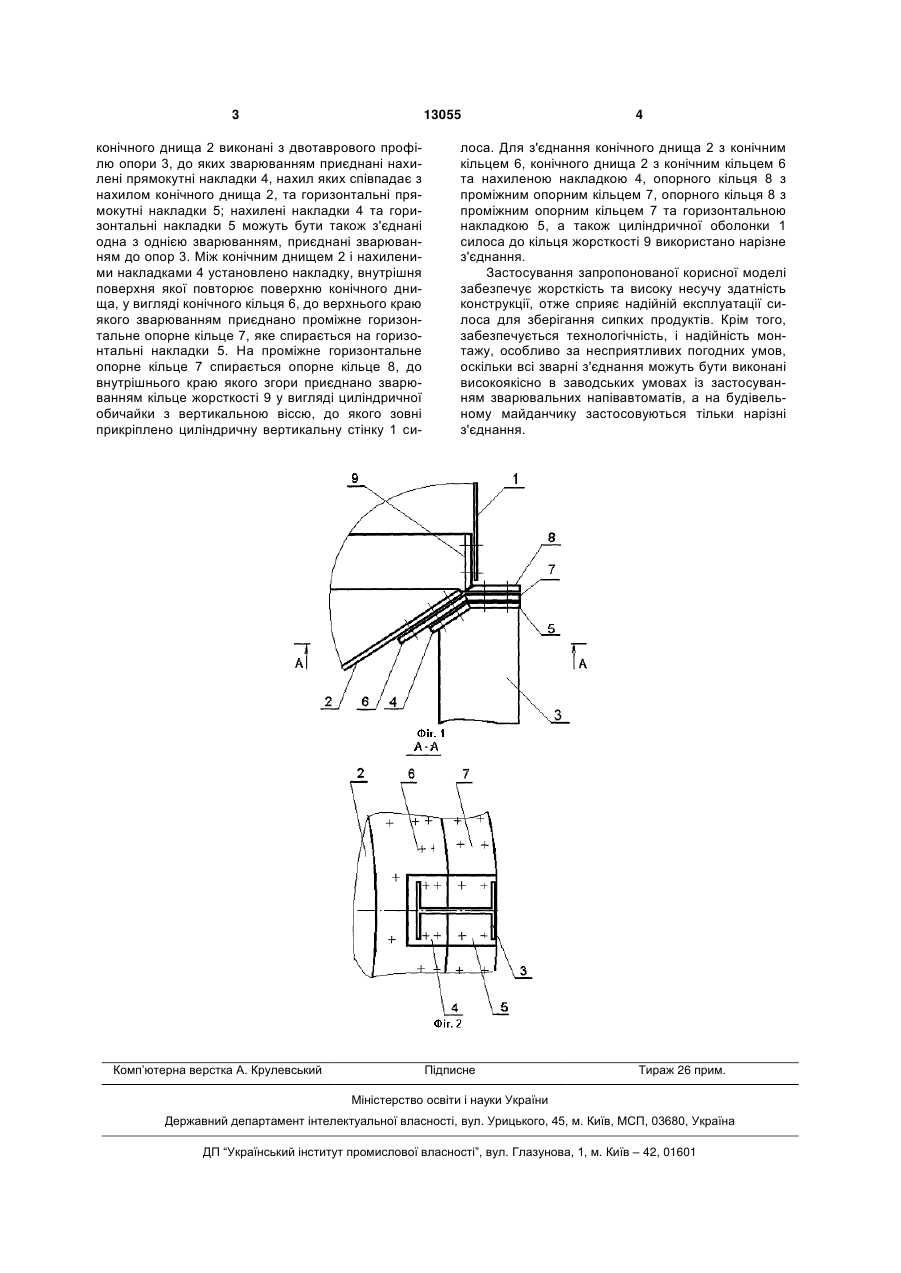

1. Силос для зберігання сипких продуктів, що містить циліндричну вертикальну стінку та конічне днище, і між конічним днищем та опорними конструкціями має накладку, що з внутрішньої сторони повторює поверхню конічного днища, який відрізняється тим, що накладку виконано у вигляді ко 3 13055 конічного днища 2 виконані з двотаврового профілю опори 3, до яких зварюванням приєднані нахилені прямокутні накладки 4, нахил яких співпадає з нахилом конічного днища 2, та горизонтальні прямокутні накладки 5; нахилені накладки 4 та горизонтальні накладки 5 можуть бути також з'єднані одна з однією зварюванням, приєднані зварюванням до опор 3. Між конічним днищем 2 і нахиленими накладками 4 установлено накладку, внутрішня поверхня якої повторює поверхню конічного днища, у вигляді конічного кільця 6, до верхнього краю якого зварюванням приєднано проміжне горизонтальне опорне кільце 7, яке спирається на горизонтальні накладки 5. На проміжне горизонтальне опорне кільце 7 спирається опорне кільце 8, до внутрішнього краю якого згори приєднано зварюванням кільце жорсткості 9 у вигляді циліндричної обичайки з вертикальною віссю, до якого зовні прикріплено циліндричну вертикальну стінку 1 си Комп’ютерна верстка А. Крулевський 4 лоса. Для з'єднання конічного днища 2 з конічним кільцем 6, конічного днища 2 з конічним кільцем 6 та нахиленою накладкою 4, опорного кільця 8 з проміжним опорним кільцем 7, опорного кільця 8 з проміжним опорним кільцем 7 та горизонтальною накладкою 5, а також циліндричної оболонки 1 силоса до кільця жорсткості 9 використано нарізне з'єднання. Застосування запропонованої корисної моделі забезпечує жорсткість та високу несучу здатність конструкції, отже сприяє надійній експлуатації силоса для зберігання сипких продуктів. Крім того, забезпечується технологічність, і надійність монтажу, особливо за несприятливих погодних умов, оскільки всі зварні з'єднання можуть бути виконані високоякісно в заводських умовах із застосуванням зварювальних напівавтоматів, а на будівельному майданчику застосовуються тільки нарізні з'єднання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSilo to keep loose products
Автори англійськоюКuрrііеvусh Anatolii Borysovych
Назва патенту російськоюСилос для хранения сыпучих продуктов
Автори російськоюКуприевич Анатолий Борисович
МПК / Мітки
МПК: E04H 7/00, A01F 25/14, B65D 90/12, B65D 88/28
Мітки: продуктів, сипких, зберігання, силос
