Спосіб виготовлення пружної спіральної гайки

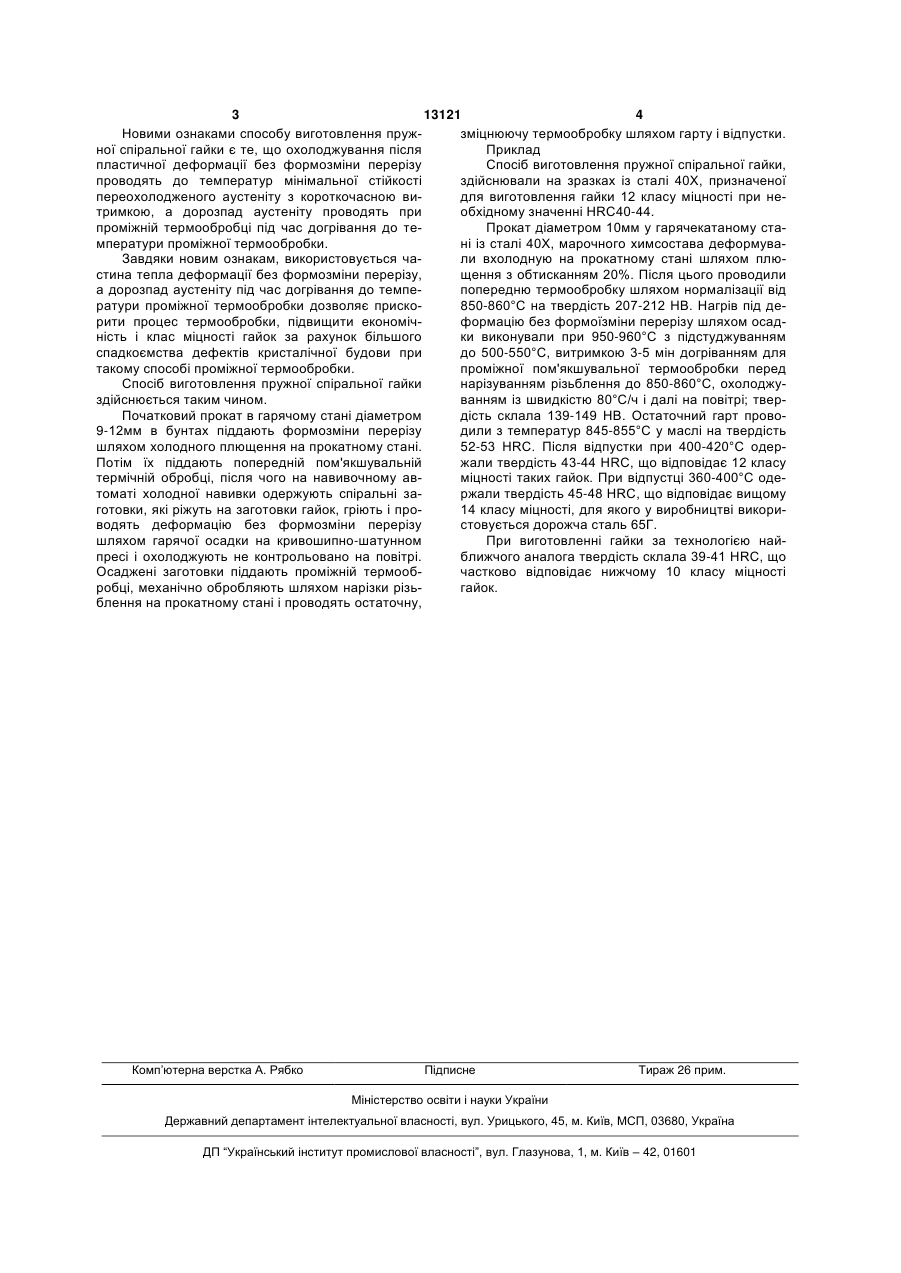

Спосіб виготовлення пружної спіральної гайки, при якому проводять пластичну деформацію з 3 13121 4 Новими ознаками способу виготовлення пружзміцнюючу термообробку шляхом гарту і відпустки. ної спіральної гайки є те, що охолоджування після Приклад пластичної деформації без формозміни перерізу Спосіб виготовлення пружної спіральної гайки, проводять до температур мінімальної стійкості здійснювали на зразках із сталі 40Х, призначеної переохолодженого аустеніту з короткочасною видля виготовлення гайки 12 класу міцності при нетримкою, а дорозпад аустеніту проводять при обхідному значенні HRC40-44. проміжній термообробці під час догрівання до теПрокат діаметром 10мм у гарячекатаному стамператури проміжної термообробки. ні із сталі 40Х, марочного химсостава деформуваЗавдяки новим ознакам, використовується чали вхолодную на прокатному стані шляхом плюстина тепла деформації без формозміни перерізу, щення з обтисканням 20%. Після цього проводили а дорозпад аустеніту під час догрівання до темпепопередню термообробку шляхом нормалізації від ратури проміжної термообробки дозволяє приско850-860°С на твердість 207-212 НВ. Нагрів під дерити процес термообробки, підвищити економічформацію без формоїзміни перерізу шляхом осадність і клас міцності гайок за рахунок більшого ки виконували при 950-960°С з підстуджуванням спадкоємства дефектів кристалічної будови при до 500-550°С, витримкою 3-5 мін догріванням для такому способі проміжної термообробки. проміжної пом'якшувальної термообробки перед Спосіб виготовлення пружної спіральної гайки нарізуванням різьблення до 850-860°С, охолоджуздійснюється таким чином. ванням із швидкістю 80°С/ч і далі на повітрі; тверПочатковий прокат в гарячому стані діаметром дість склала 139-149 НВ. Остаточний гарт прово9-12мм в бунтах піддають формозміни перерізу дили з температур 845-855°С у маслі на твердість шляхом холодного плющення на прокатному стані. 52-53 HRC. Після відпустки при 400-420°С одерПотім їх піддають попередній пом'якшувальній жали твердість 43-44 HRC, що відповідає 12 класу термічній обробці, після чого на навивочному авміцності таких гайок. При відпустці 360-400°С одетоматі холодної навивки одержують спіральні заржали твердість 45-48 HRC, що відповідає вищому готовки, які ріжуть на заготовки гайок, гріють і про14 класу міцності, для якого у виробництві викориводять деформацію без формозміни перерізу стовується дорожча сталь 65Г. шляхом гарячої осадки на кривошипно-шатунном При виготовленні гайки за технологією найпресі і охолоджують не контрольовано на повітрі. ближчого аналога твердість склала 39-41 HRC, що Осаджені заготовки піддають проміжній термообчастково відповідає нижчому 10 класу міцності робці, механічно обробляють шляхом нарізки різьгайок. блення на прокатному стані і проводять остаточну, Комп’ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
