Переносний верстат, наприклад, свердлильний

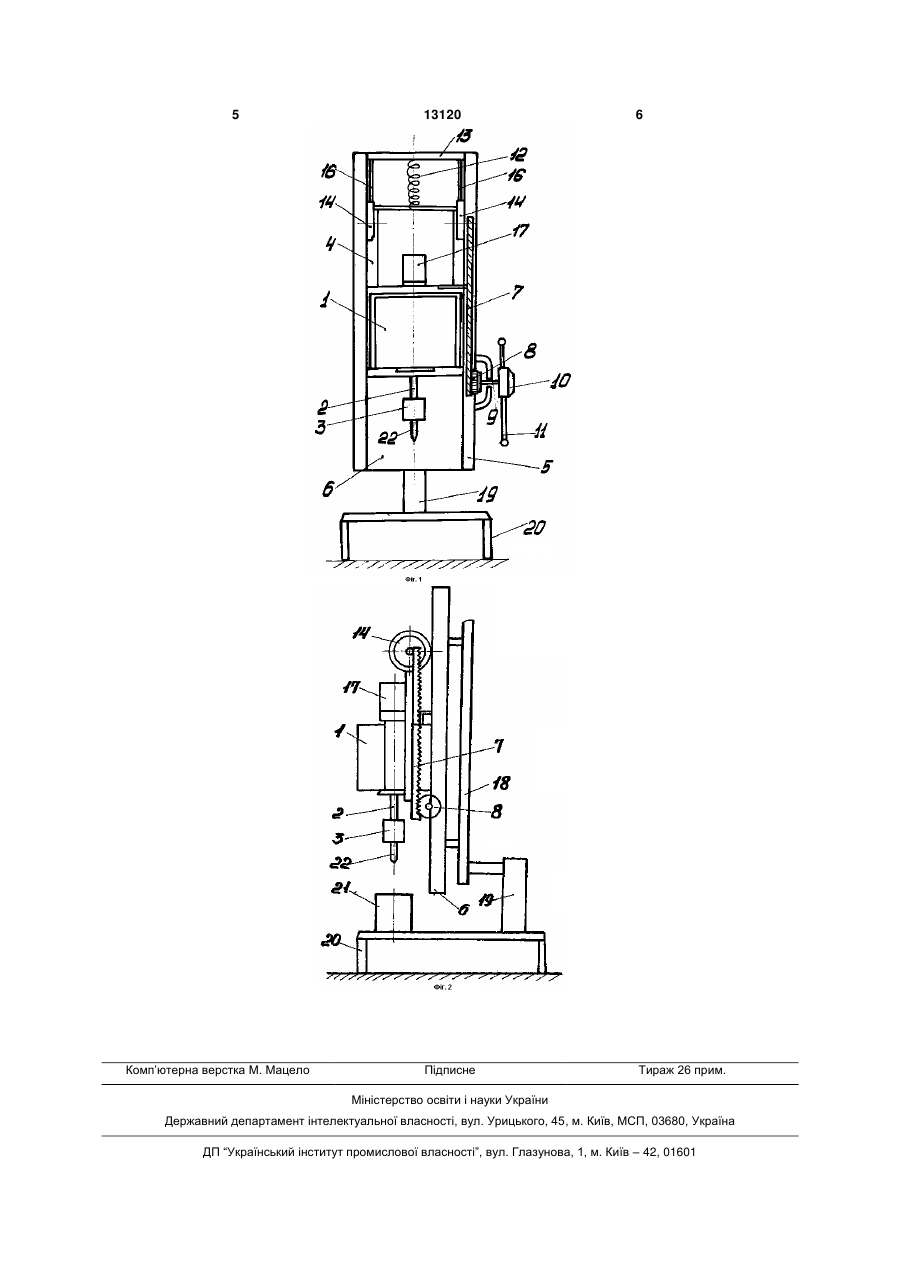

1. Переносний верстат, наприклад, свердлильний, що містить механізм обертання інструмента, механізм подачі інструмента вниз і механізм повернення інструмента у вихідне положення нагору, який відрізняється тим, що механізм обертання інструмента виконаний у вигляді електродвигуна списаної електричної друкарської машинки, на вертикальному вихідному валу якого змонтований патрон для змінного інструмента, наприклад, свердла, механізм подачі інструмента вниз виконаний у вигляді повзуна, що несе вищевказаний електродвигун, встановленого з можливістю вер 3 13120 4 Поставлена задача вирішується тим, що в певищевказаний електродвигун 1, і встановленого з реносному верстаті, наприклад, свердлильному, можливістю вертикального переміщення вниз по що містить механізм обертання інструмента, менапрямним 5 нерухомої каретки 6 списаної електханізм подачі інструмента вниз і механізм поверричної друкарської машинки. нення інструмента у вихідне положення нагору, При цьому привод подачі повзуна униз виковідповідно до корисної моделі, механізм обертаннаний у вигляді зубчастої рейки 7, жорстко з'єднаня інструмента виконаний у вигляді електродвигуної з повзуном 4, і контактуючої з нею шестірнею ном списаної електричної друкарської машинки, на 8, на валу 9 якої жорстко закріплений ручний штувертикальному вихідному валу якого змонтований рвал 10 з рукоятками 11. Вал 9 змонтований на патрон для змінного інструмента, наприклад, свекаретці 6. рдла, механізм подачі інструмента вниз виконаний Крім того пропонований верстат містить мехау вигляді повзуна, що несе вищевказаний електнізм повернення свердла у вихідне положення родвигун і встановлений з можливістю вертикальнагору, виконаний у вигляді пружинного привода ного переміщення вниз по напрямних нерухомої повзуна щодо нерухомих напрямних 5 каретки 6. каретки списаної електричної друкарської машинЦей пружинний привод повзуна у свою чергу ки, а механізм повернення інструмента у вихідне виконаний у вигляді зворотної пружини 12, що положення нагору виконаний у вигляді пружинного з'єднує повзун 4 з верхньою поперечною планкою приводу повзуна щодо нерухомих напрямних ка13, що жорстко перекриває напрямні 5, і двох зморетки. нтованих на повзуні 4 барабанів 14, усередині яких При цьому привод подачі повзуна униз викорозміщені підпружинені стрічковими пружинами 15 наний у вигляді зубчастої рейки, з'єднаної з повзутекстропні стрічки 16, також з'єднані з поперечною ном, і контактуючої з нею шестірнею, на валу якої, планкою 13. змонтованому на каретці, розташований ручний Зворотна пружина 12 і барабани 14 з текстроштурвал з рукоятками. пними стрічками 16, підпружиненими стрічковими Пружинний привод повернення повзуна нагору пружинами 15, також є вузлами списаної електридоцільно виконати у вигляді зворотної пружини, чної друкарської машинки. що з'єднує повзун з верхньою частиною напрямЕлектродвигун 1 обладнаний пусковим конних каретки, і двох змонтованих на повзуні бараденсатором 17. Каретка 6 нерухомо змонтована на банів списаної електричної друкарської машинки, вертикальній плиті 18, жорстко встановленій за підпружинені текстропні стрічки яких також з'єднані допомогою стійки 19 на столі 20. з верхньою частиною напрямних каретки. Пропонований свердлильний верстат працює Доведено, що нова сукупність істотних ознак є в такий спосіб. причиною, а первинний технічний результат, що Встановлюють деталь 21, що підлягає обробдосягається, (утилізація деталей і вузлів списаних ці, на столі 20, а в патроні З закріплюють свердло електричних друкарських машинок) - її наслідком. 22. У свою чергу цей первинний технічний резульЗа допомогою пускового конденсатора 17 вмитат є причиною, а вторинний (механізація оберкають електродвигун 1. тання інструмента і спрощення конструкції) - її наРукояткою 11 обертають штурвал 10. При слідком. цьому шестірня 8, що взаємодіє з зубчастою рейДана корисна модель спрямована на утилізакою 7, опускає з'єднаний з нею повзун 4 з електцію наступних деталей і вузлів списаних електричродвигуном 1 і патроном 3 зі свердлом униз до них друкарських машинок: електродвигун, повзун, зіткнення останнього з деталлю. каретка з напрямними і зворотною пружиною, а При подальшій подачі свердла вниз на задану також барабани з підпружиненими текстропними глибину виконують свердління отвору в деталі 21. стрічками. При цьому зворотна пружина 12 розтягується, Нижче корисна модель пояснюється на прикстрічкові пружини 15 розкручуються, а з'єднані з ладі її виконання з посиланням на прикладені креостанніми текстропні стрічки 16 розмотуються з слення, на Фіг.1 яких зображений переносний вербарабана назовні. стат, що заявляється (вид попереду), а на Фіг.2 По закінченні свердління вимикають електроте ж (вид збоку зі знятими штурвалом та рукояткадвигун 1. Потім обережно відпускають рукоятку 11 ми). штурвала 10, і зворотна пружина 12 стискується, а Пропонований переносний свердлильний верстрічкові пружини 15 під дією зворотної пружної стат містить механізм обертання свердла, виконасили скручуються і разом з текстропними стрічканий у вигляді електродвигуна 1 списаної електрими 16 змотуються усередину барабанів 14. чної друкарської машинки, на вертикальному У результаті цього повзун 4 із зупиненим елеквихідному валу 2 якого змонтований патрон 3 для тродвигуном 1 і патроном 3 зі свердлом 22 по насвердла або іншого змінного інструмента. прямних 5 каретки 6 повертається у вихідне полоВерстат містить також механізм подачі свердження нагору. ла униз, виконаний у вигляді повзуна 4, що несе 5 Комп’ютерна верстка М. Мацело 13120 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
