Експериментальна установка для вимірювання середніх температур стінки та температурних напорів

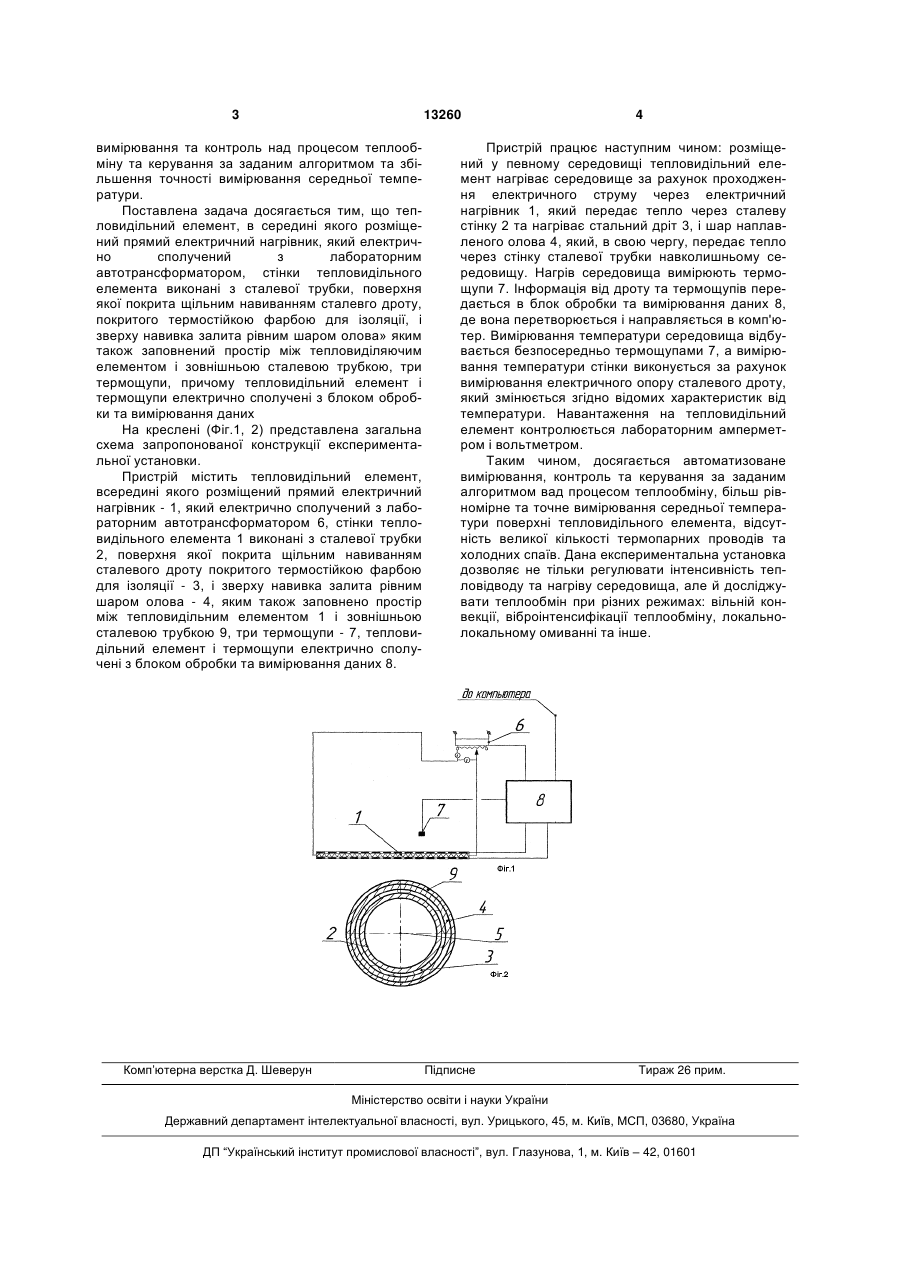

Експериментальна установка для вимірювання середніх температур стінки та температурних напорів, що містить тепловидільний елемент, яка відрізняється тим, що всередині тепловидільного 3 13260 вимірювання та контроль над процесом теплообміну та керування за заданим алгоритмом та збільшення точності вимірювання середньої температури. Поставлена задача досягається тим, що тепловидільний елемент, в середині якого розміщений прямий електричний нагрівник, який електрично сполучений з лабораторним автотрансформатором, стінки тепловидільного елемента виконані з сталевої трубки, поверхня якої покрита щільним навиванням сталевго дроту, покритого термостійкою фарбою для ізоляції, і зверху навивка залита рівним шаром олова» яким також заповнений простір між тепловиділяючим елементом і зовнішньою сталевою трубкою, три термощупи, причому тепловидільний елемент і термощупи електрично сполучені з блоком обробки та вимірювання даних На креслені (Фіг.1, 2) представлена загальна схема запропонованої конструкції експериментальної установки. Пристрій містить тепловидільний елемент, всередині якого розміщений прямий електричний нагрівник - 1, який електрично сполучений з лабораторним автотрансформатором 6, стінки тепловидільного елемента 1 виконані з сталевої трубки 2, поверхня якої покрита щільним навиванням сталевого дроту покритого термостійкою фарбою для ізоляції - 3, і зверху навивка залита рівним шаром олова - 4, яким також заповнено простір між тепловидільним елементом 1 і зовнішньою сталевою трубкою 9, три термощупи - 7, тепловидільний елемент і термощупи електрично сполучені з блоком обробки та вимірювання даних 8. Комп’ютерна верстка Д. Шеверун 4 Пристрій працює наступним чином: розміщений у певному середовищі тепловидільний елемент нагріває середовище за рахунок проходження електричного струму через електричний нагрівник 1, який передає тепло через сталеву стінку 2 та нагріває стальний дріт 3, і шар наплавленого олова 4, який, в свою чергу, передає тепло через стінку сталевої трубки навколишньому середовищу. Нагрів середовища вимірюють термощупи 7. Інформація від дроту та термощупів передається в блок обробки та вимірювання даних 8, де вона перетворюється і направляється в комп'ютер. Вимірювання температури середовища відбувається безпосередньо термощупами 7, а вимірювання температури стінки виконується за рахунок вимірювання електричного опору сталевого дроту, який змінюється згідно відомих характеристик від температури. Навантаження на тепловидільний елемент контролюється лабораторним амперметром і вольтметром. Таким чином, досягається автоматизоване вимірювання, контроль та керування за заданим алгоритмом вад процесом теплообміну, більш рівномірне та точне вимірювання середньої температури поверхні тепловидільного елемента, відсутність великої кількості термопарних проводів та холодних спаїв. Дана експериментальна установка дозволяє не тільки регулювати інтенсивність тепловідводу та нагріву середовища, але й досліджувати теплообмін при різних режимах: вільній конвекції, віброінтенсифікації теплообміну, локальнолокальному омиванні та інше. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
