Термоелектричний пристрій для вимірювання різниці температур

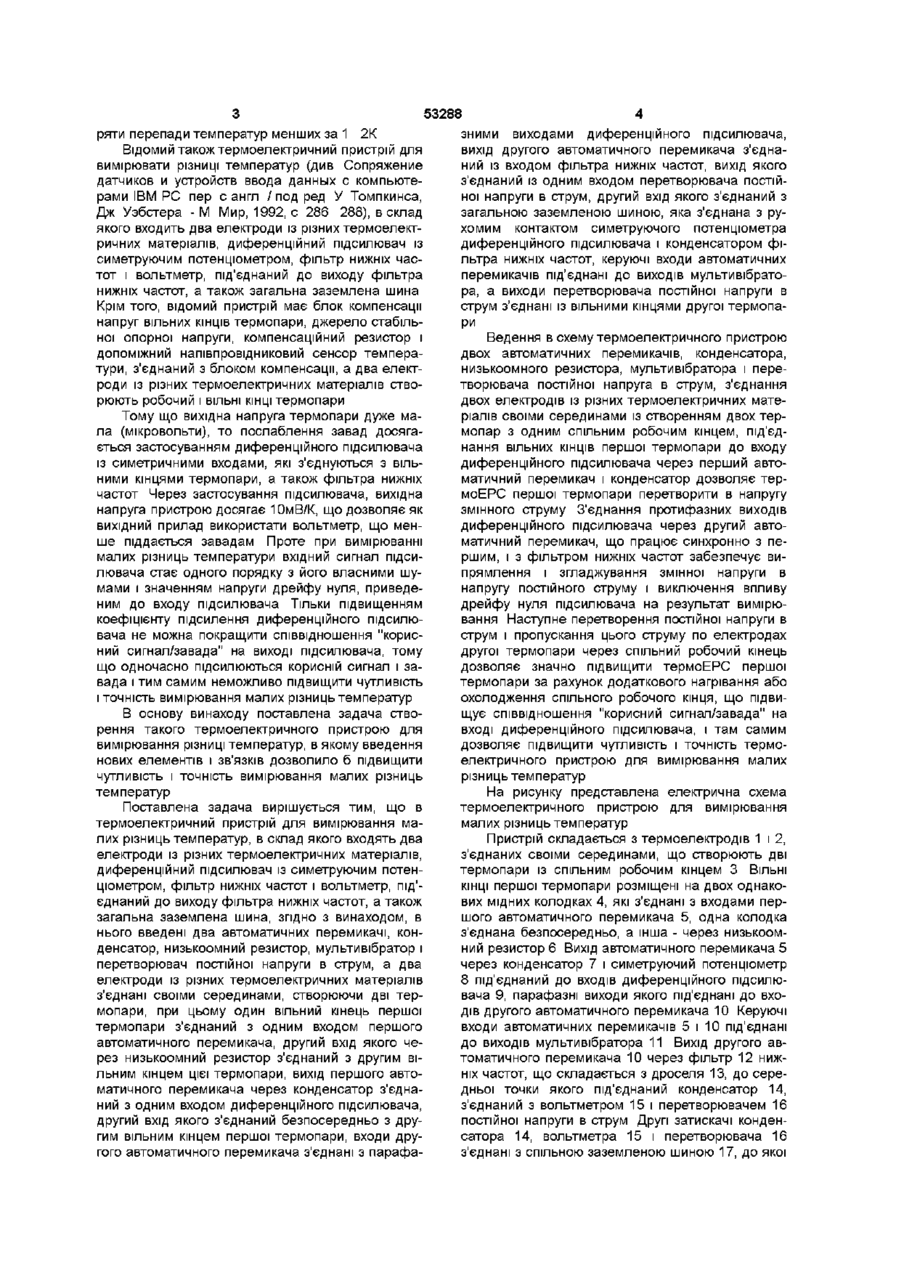

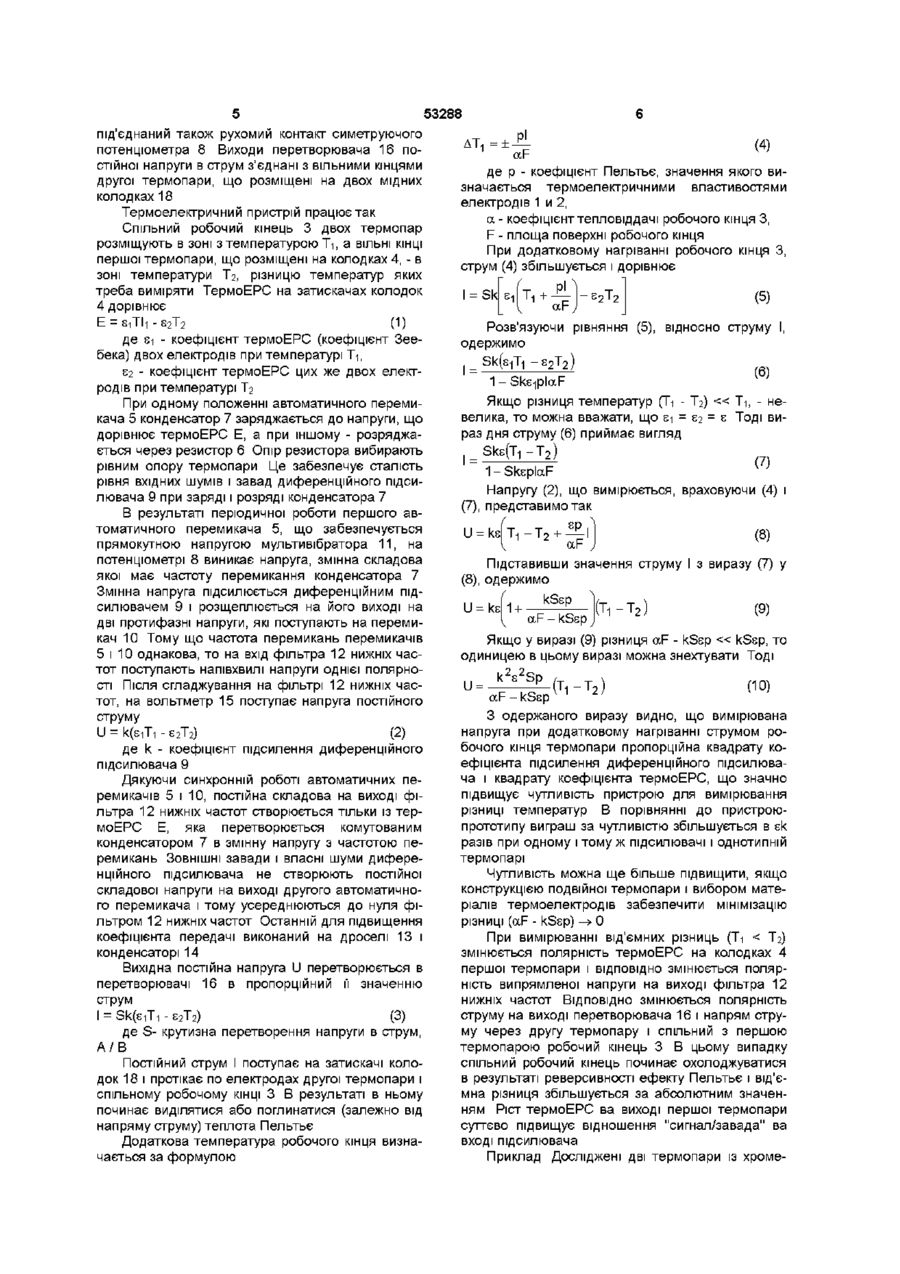

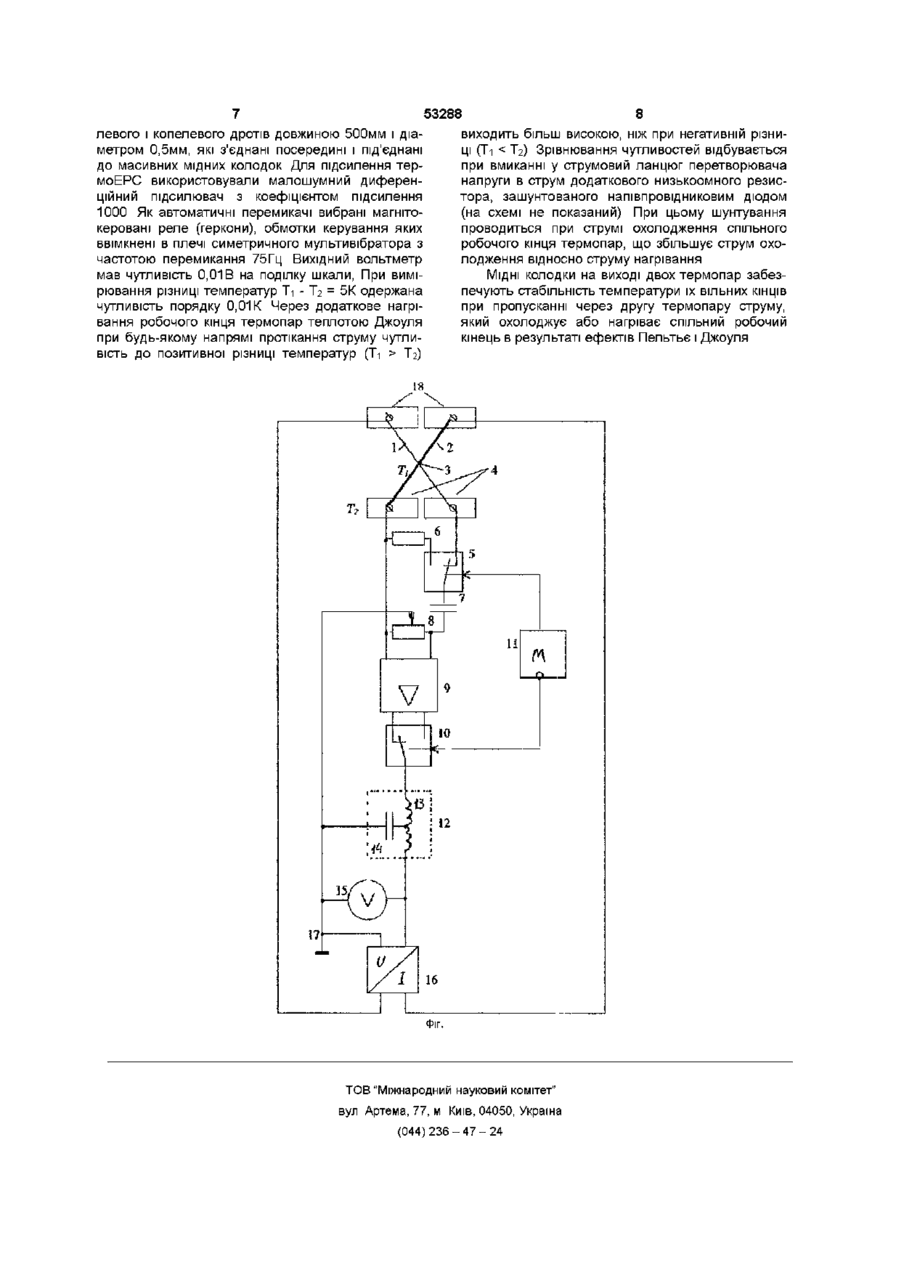

Термоелектричний пристрій для вимірювання різниці температур, до складу якого входять два електроди із різних термоелектричних матеріалів, диференційний підсилювач із симетруючим потенціометром, фільтр нижніх частот і вольтметр, під'єднаний до виходу фільтра нижніх частот, а також загальна заземлена шина, який відрізняється тим, що в нього введені два автоматичних перемикачі, конденсатор, низькоомний резистор, мультивібратор і перетворювач постійної напруги в струм, а два електроди із різних термоелектричних матеріалів з'єднані своїми серединами, створюючи дві термопари, при цьому вільний кінець першої термопари з'єднаний з одним входом першого автоматичного перемикача, другий вхід якого через низькоомний резистор з'єднаний з другим вільним кінцем цієї термопари, вихід першого автоматичного перемикача через конденсатор з'єднаний з одним входом диференційного підсилювача, другий вхід якого з'єднаний безпосередньо з другим вільним кінцем першої термопари, входи другого автоматичного перемикача з'єднані з парафазними виходами диференційного підсилювача, вихід другого автоматичного перемикача з'єднаний із входом фільтра нижніх частот, вихід якого з'єднаний із одним входом перетворювача постійної напруги в струм, а другий вхід його з'єднаний з загальною заземленою шиною, остання з'єднана з рухомим контактом симетруючого потенціометра диференційного підсилювача і конденсатором фільтра нижніх частот, керуючі входи автоматичних перемикачів під'єднані до виходів мультивібратора, а виходи перетворювача постійної напруги в струм з'єднані із вільними кінцями другої термопари 00 00 Винахід відноситься до термометрії і може бути використаний для вимірювання різниці температур з допомогою термоелектричних елементів Термоелектричний пристрій, який складається з двох термоелектродів з різних матеріалів, з'єднаних в одному МІСЦІ ІЗ створенням робочого кінця термопари найбільш пристосований для вимірювання різниці температур В цьому випадку робочий кінець термопари розміщують при одній температурі Т-і, ВІЛЬНІ КІНЦІ - при ІНШІЙ температурі І2 і мілівольтметр чи автоматичний потенціометр, під'єднані до вільних ГІНЦІВ термопари, покажуть термоелектрорушійну силу (термоЕРС), значення якої функціонально зв'язане з різницею цих температур ДТ = Т-і - І2 (див Термоэлементы и термоэлектрические устройства Справочник / Л И Анатычук - Киев Наукова думка, 1979, с 285 287) Проте, при вимірюванні малих значень різниці температур (ДТ 0 При вимірюванні від'ємних різниць (Ті Тг) 8 виходить більш високою, ніж при негативній різниці (Ті < Тг) Зрівнювання чутливостей відбувається при вмиканні у струмовий ланцюг перетворювача напруги в струм додаткового низькоомного резистора, зашунтованого напівпровідниковим діодом (на схемі не показаний) При цьому шунтування проводиться при струмі охолодження спільного робочого кінця термопар, що збільшує струм охолодження відносно струму нагрівання МІДНІ КОЛОДКИ на виході двох термопар забез печують стабільність температури їх вільних КІНЦІВ при пропусканні через другу термопару струму, який охолоджує або нагріває спільний робочий кінець в результаті ефектів Пельтьє і Джоуля Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
