Пробовідбірник
Номер патенту: 13322
Опубліковано: 15.03.2006
Автори: Зубко Микола Олексійович, Кувшинов Євген Павлович, Єгоров Олександр Олександрович
Формула / Реферат
1. Пробовідбірник для відбору проб із ізольованих від навколишнього середовища апаратів при нормальному, збільшеному тиску і під вакуумом, який містить корпус циліндричної форми з віконними отворами, який відрізняється тим, що віконні отвори є спільними для нерухомого корпусу і апарата з речовиною, що досліджується.
2. Пробовідбірник за п. 1, який відрізняється тим, що ємність для відбору проб кріпиться до кінця рухомого щупа.
3. Пробовідбірник за п. 1, який відрізняється тим, що втулка швидкого роз'ємного з'єднання кріпиться до крана.
4. Пробовідбірник за п. 1, який відрізняється тим, що муфта швидкого роз'ємного з'єднання виконана як одне ціле з рухомим корпусом і надіта на втулку.
5. Пробовідбірник за п. 1, який відрізняється тим, що кульковий кран для закриття-відкриття пристрою прикріплений до нерухомого корпусу.
6. Пробовідбірник за п. 1, який відрізняється тим, що рухомий щуп знаходиться всередині рухомого і нерухомого корпусів.
Текст

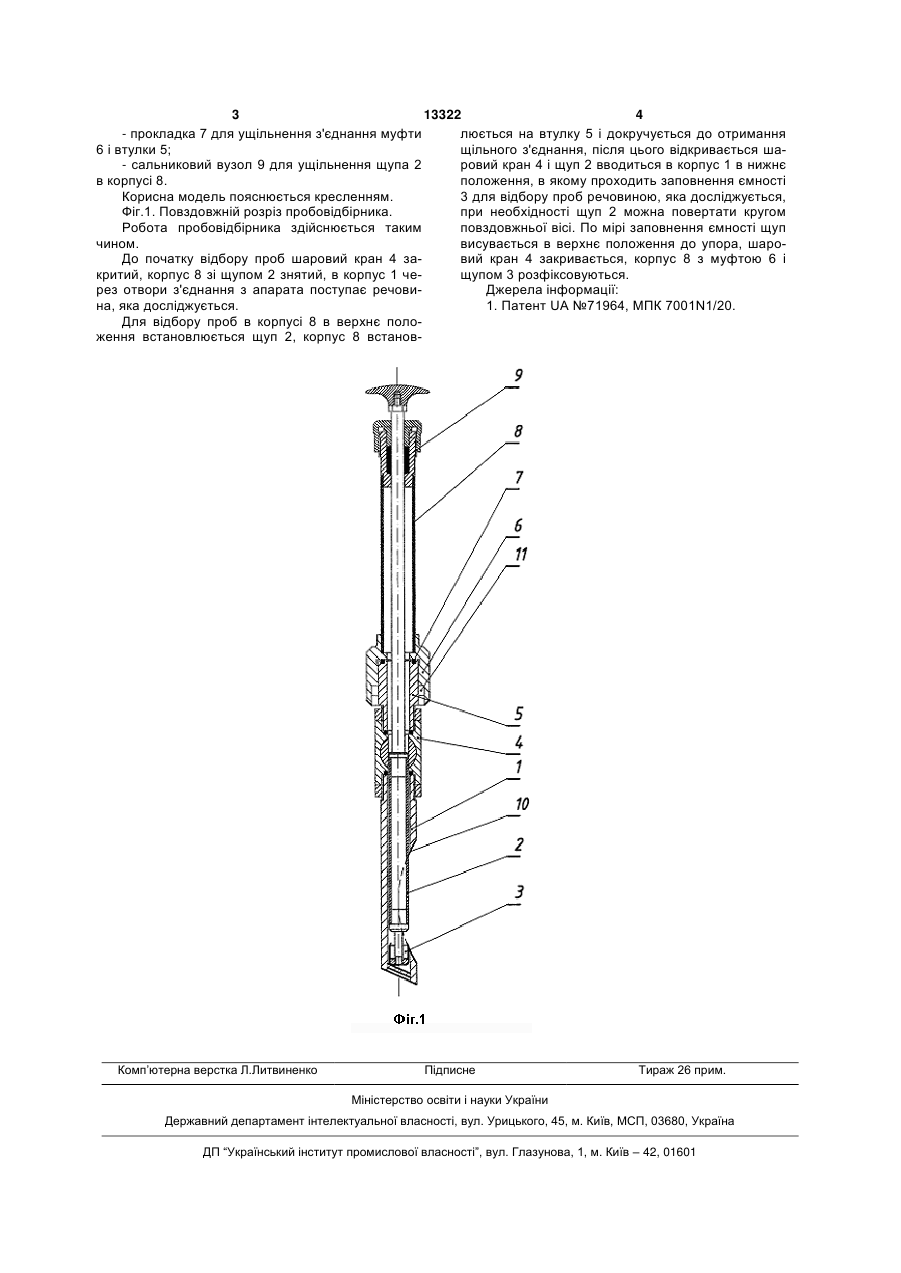

1. Пробовідбірник для відбору проб із ізольованих від навколишнього середовища апаратів при нормальному, збільшеному тиску і під вакуумом, який містить корпус циліндричної форми з віконними отворами, який відрізняється тим, що віконні отвори є спільними для нерухомого корпусу і апарата з речовиною, що досліджується. 3 13322 4 - прокладка 7 для ущільнення з'єднання муфти люється на втулку 5 і докручується до отримання 6 і втулки 5; щільного з'єднання, після цього відкривається ша- сальниковий вузол 9 для ущільнення щупа 2 ровий кран 4 і щуп 2 вводиться в корпус 1 в нижнє в корпусі 8. положення, в якому проходить заповнення ємності Корисна модель пояснюється кресленням. 3 для відбору проб речовиною, яка досліджується, Фіг.1. Повздовжній розріз пробовідбірника. при необхідності щуп 2 можна повертати кругом Робота пробовідбірника здійснюється таким повздовжньої вісі. По мірі заповнення ємності щуп чином. висувається в верхнє положення до упора, шароДо початку відбору проб шаровий кран 4 завий кран 4 закривається, корпус 8 з муфтою 6 і критий, корпус 8 зі щупом 2 знятий, в корпус 1 чещупом 3 розфіксовуються. рез отвори з'єднання з апарата поступає речовиДжерела інформації: на, яка досліджується. 1. Патент UA №71964, МПК 7001N1/20. Для відбору проб в корпусі 8 в верхнє положення встановлюється щуп 2, корпус 8 встанов Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSampler
Назва патенту російськоюПробоотборник
МПК / Мітки
МПК: G01N 1/04
Мітки: пробовідбірник
