Глибинний пробовідбірник

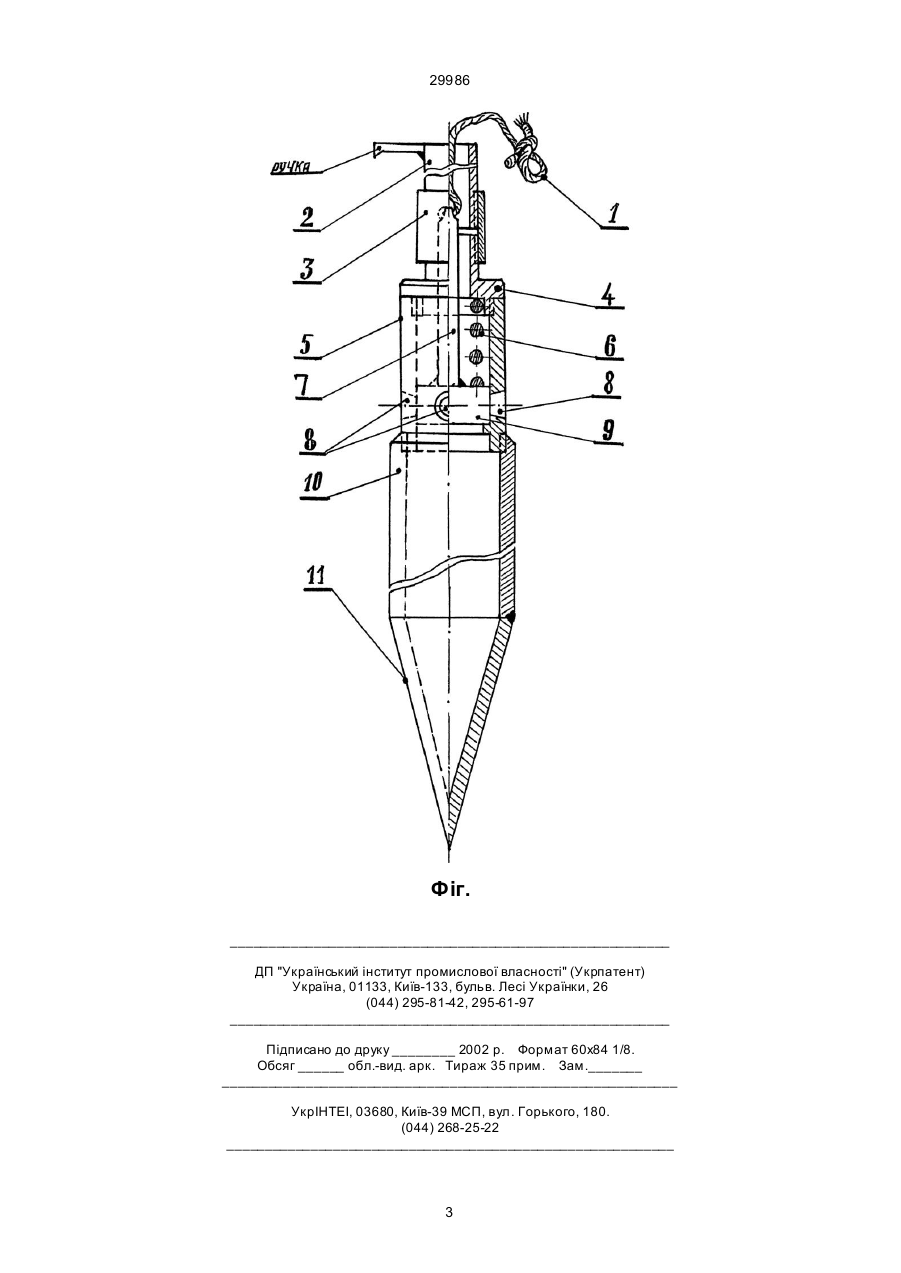

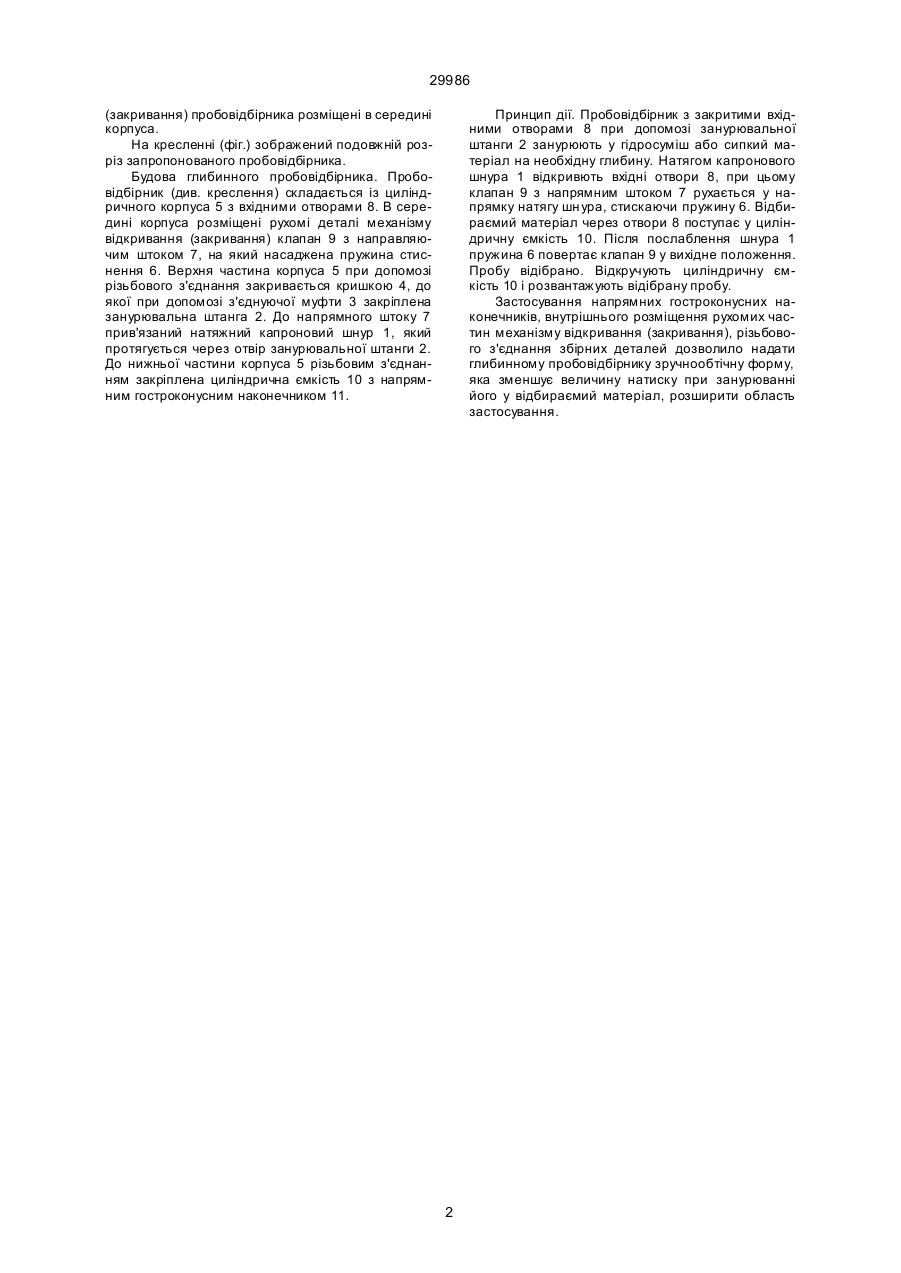

Глибинний пробовідбірник, що включає циліндричний корпус з отворами, наконечник у нижній і занурювальну штангу у верхній частині корпуса, який відрізняється тим, що до нижньої частини корпуса різьбовим з'єднанням закріплена циліндрична ємкість з напрямним гостроконусним наконечником, до верхньої частини корпуса за допомогою кришки і муфти з різьбовими з'єднаннями закріплена занурювальна штанга змінної довжини, а рухомі деталі механізму відкривання (закривання) пробовідбірника розміщені в середині корпуса. (19) (21) 97115736 (22) 28.11.1997 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Купрін Віталій Павлович, Пілов Петро Іванович, Кірнарський Анатолій Семенович, Христов Андрій Андрійович, Ар тьомов Сергій Валентинович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ЕККОМ" ЛТД 29986 (закривання) пробовідбірника розміщені в середині корпуса. На кресленні (фіг.) зображений подовжній розріз запропонованого пробовідбірника. Будова глибинного пробовідбірника. Пробовідбірник (див. креслення) складається із циліндричного корпуса 5 з вхідними отворами 8. В середині корпуса розміщені рухомі деталі механізму відкривання (закривання) клапан 9 з направляючим штоком 7, на який насаджена пружина стиснення 6. Верхня частина корпуса 5 при допомозі різьбового з'єднання закривається кришкою 4, до якої при допомозі з'єднуючої муфти 3 закріплена занурювальна штанга 2. До напрямного штоку 7 прив'язаний натяжний капроновий шнур 1, який протягується через отвір занурювальної штанги 2. До нижньої частини корпуса 5 різьбовим з'єднанням закріплена циліндрична ємкість 10 з напрямним гостроконусним наконечником 11. Принцип дії. Пробовідбірник з закритими вхідними отворами 8 при допомозі занурювальної штанги 2 занурюють у гідросуміш або сипкий матеріал на необхідну глибину. Натягом капронового шнура 1 відкривють вхідні отвори 8, при цьому клапан 9 з напрямним штоком 7 рухається у напрямку натягу шн ура, стискаючи пружину 6. Відбираємий матеріал через отвори 8 поступає у циліндричну ємкість 10. Після послаблення шнура 1 пружина 6 повертає клапан 9 у вихідне положення. Пробу відібрано. Відкручують циліндричну ємкість 10 і розвантажують відібрану пробу. Застосування напрямних гостроконусних наконечників, внутрішнього розміщення рухомих частин механізму відкривання (закривання), різьбового з'єднання збірних деталей дозволило надати глибинному пробовідбірнику зручнообтічну форму, яка зменшує величину натиску при занурюванні його у відбираємий матеріал, розширити область застосування. 2 29986 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
