Пробовідбірник

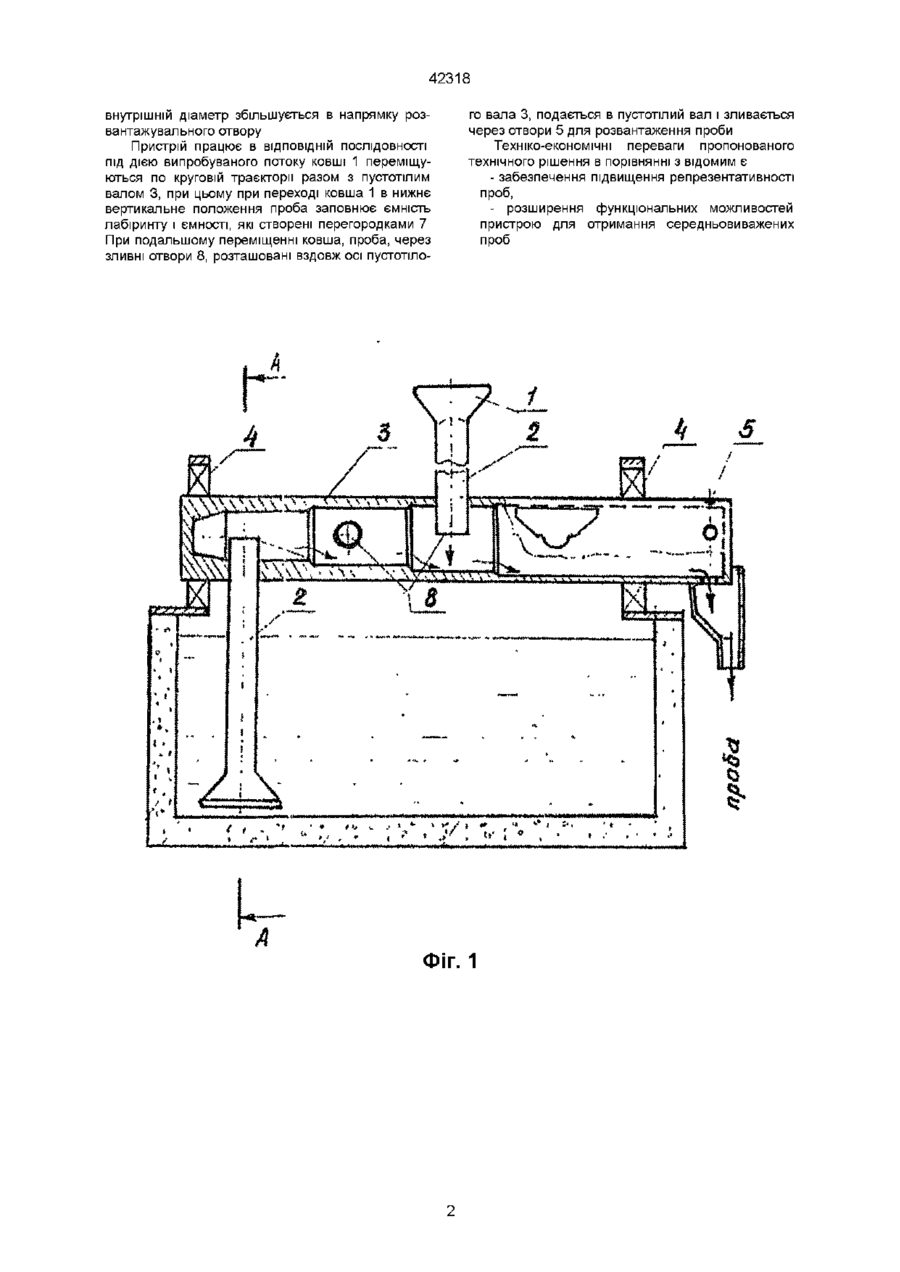

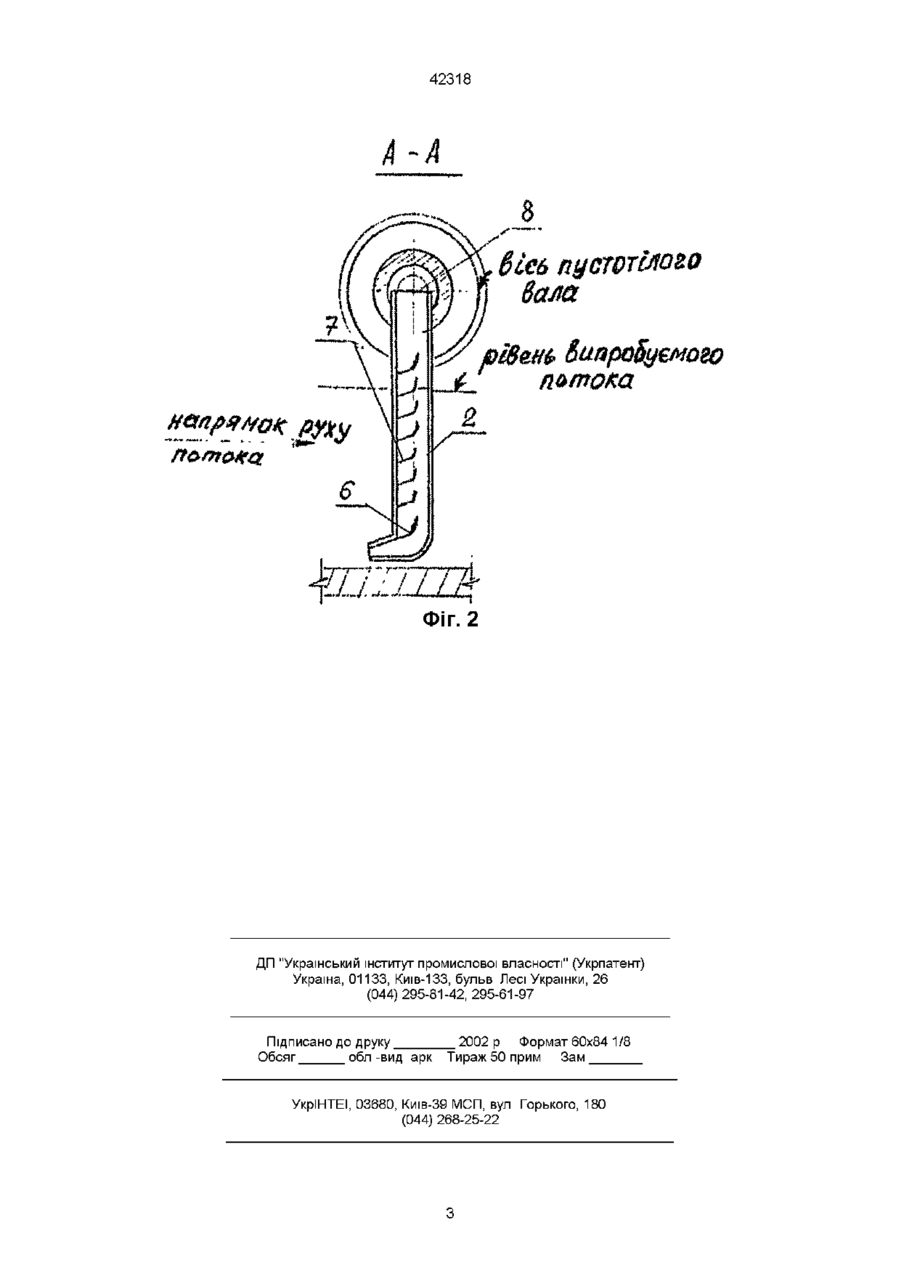

Пробовідбірник, що містить пустотілий вал, який з'єднаний з пустотілими лопатями і ковшами, обладнаний напрямною та лабіринтом, який відрізняється тим, що в пустотілих лопатях встановлено прилеглі до фронтальної стінки перегородки, зливні отвори лопатей розташовано вздовж осі пустотілого вала, причому пустотілий вал виконано так, що його внутрішній діаметр збільшується в напрямку розвантажувального отвору Винахід відноситься до пробовідбірників для поверхневих вод, пульп і шламів, і може бути використаний в гірничо-рудній, будівельній та інших галузях промисловості, а також для екологічного контролю Відомий пристрій для відбору проб сипучих матеріалів, який складається з основи, встановленої співосно втулки з пробовідборними частинами та приймальним бункером, пробовідбірні частини якого виконано в вигляді Г-подібних пластин, вподовж яких посередині переферійної частини виконано прорізь, який детально описано в ас СРСР № 866441 м Кп 3 G01N1/20 "Устройство для отбора проб сыпучих материалов" Даний пристрій дозволяє здійснення безперервного відбору проб сипучих матеріалів на рухаючихся потоках, але не дозволяє здійснювати репрезентативне випробування рідинних однофазних та двофазних потоків Найбільш близьким до винаходу технічним рішенням є пробовідбірник для пульп та шламів, який складається з пустотілого вала з встановленими на ньому пустотілими лопатями з ковшами, який детально описано в а с СРСР № 564567 м Кп 2 G01N1/10 "Пробоотборник для пульп и шламов" Недоліком вказаного пристрою є низька репрезентативність проб (як видно з ілюстрацій - фіг 1 та фіг 2 до а с № 564567) можливість зливу значної частини проби назад в випробуваний потік з ковша та лопаті під час виходу останніх з випробуваного потоку, що не дозволяє отримати середньовиважені проби при ЗМІНІ потужності потоку Іншим недоліком вказаного пристрою є те, що при русі проби по пустотілому валу в напрямку розвантажувальних отворів не виключена можливість попадання частини проби в ІНШІ лопаті пробовідборника та їх зараження одна другою В основу винаходу поставлена задача підвищення репрезентативності проб, які відбираються пробовідбірником та розширення його функціональних можливостей для отримання не тільки середньоарифметичних а також і середньовиважених проб Поставлену задачу досягають тим, що в пустотілій частині лопатей, на висоті, що перевищує глибину занурення лопаті в випробуваний потік встановлено прилеглі до фронтальної стінки лопаті перегородки, зливні отвори лопаті розташовані вздовж осі пустотілого валу, а пустотілий вал виконано так, що його внутрішній діаметр збільшується в напрямку розвантажувальних отворів Таке виконання пробовідбірника дозволяє отримати репрезентативні середньоарифметичні та середньовиважені проби за рахунок виключення можливості зворотнього зливу частки проби з лопаті в випробуваний потік, що досягається встановленням в пустотілій частині лопатей прилеглих до фронтальної стінки лопатей перегородок, а також за рахунок розміщення зливних отворів лопатей вздовж, осі пустотілого валу та виконання пустотілого валу з внутрішнім діаметром, який збільшується в напрямку розвантажувального отвору, що виключає можливість взаємного зараження проб На фіг 1 представлено запропонований пробовідбірник, на фіг 2 - розріз по А-А для кращого показу конструкції Пристрій вміщує ковші 1, з'єднані лопатями 2 з пустотілим валом 3, який спирається на підшипники 4 і має отвори 5 для розвантаження проби В ковшах, за допомогою напрямної 6 виконано лабіринт, а в лопастях 2 встановлено перегородки 7 Зливні отвори лопатей 8 розташовані вздовж осі пустотілого валу 3, який виконано так, що його 00 со 42318 внутрішній діаметр збільшується в напрямку розвантажувального отвору Пристрій працює в ВІДПОВІДНІЙ ПОСЛІДОВНОСТІ ПІД дією випробуваного потоку ковші 1 переміщуються по круговій траєкторії разом з пустотілим валом 3, при цьому при переході ковша 1 в нижнє вертикальне положення проба заповнює ємність лабіринту і ємності, які створені перегородками 7 При подальшому переміщенні ковша, проба, через зливні отвори 8, розташовані вздовж осі пустотіло го вала 3, подається в пустотілий вал і зливається через отвори 5 для розвантаження проби Техніко-економічні переваги пропонованого технічного рішення в порівнянні з відомим є - забезпечення підвищення репрезентативності проб, - розширення функціональних можливостей пристрою для отримання середньовиважених проб E2J A Фіг. 1 42318 A-A Вісь пустотілого бала рівень8ияро§уємоео потока Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку 2002 р Формат 60x84 1/8 Обсяг обл -вид арк Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
