Електрична машина змінного струму
Номер патенту: 13599
Опубліковано: 17.04.2006
Автори: Чухрай Андрій Григорович, Тимошенко Сергій Олександрович
Формула / Реферат
Електрична машина змінного струму, яка містить статор, ротор з багатофазною обмоткою, між двома виводами якого включені послідовно два діоди, при цьому їх загальна точка підключена до третього виводу обмотки, і встановлений на роторі пристрій, замикаючий обмотку на коротко, а два діоди підключені до загальної точки різнойменними електродами, паралельно цим діодам згідно з ними ввімкнутий третій діод і зустрічно з ним тиристор з системою керування, яка відрізняється тим, що до статора підключений інвертор на транзисторах за схемою трикаскадного генератора з фазовим зрушенням, який містить послідовно з’єднані третій, другий і перший транзистори зі зворотним зв’язком від колектора третього транзистора на базу першого транзистора.
Текст

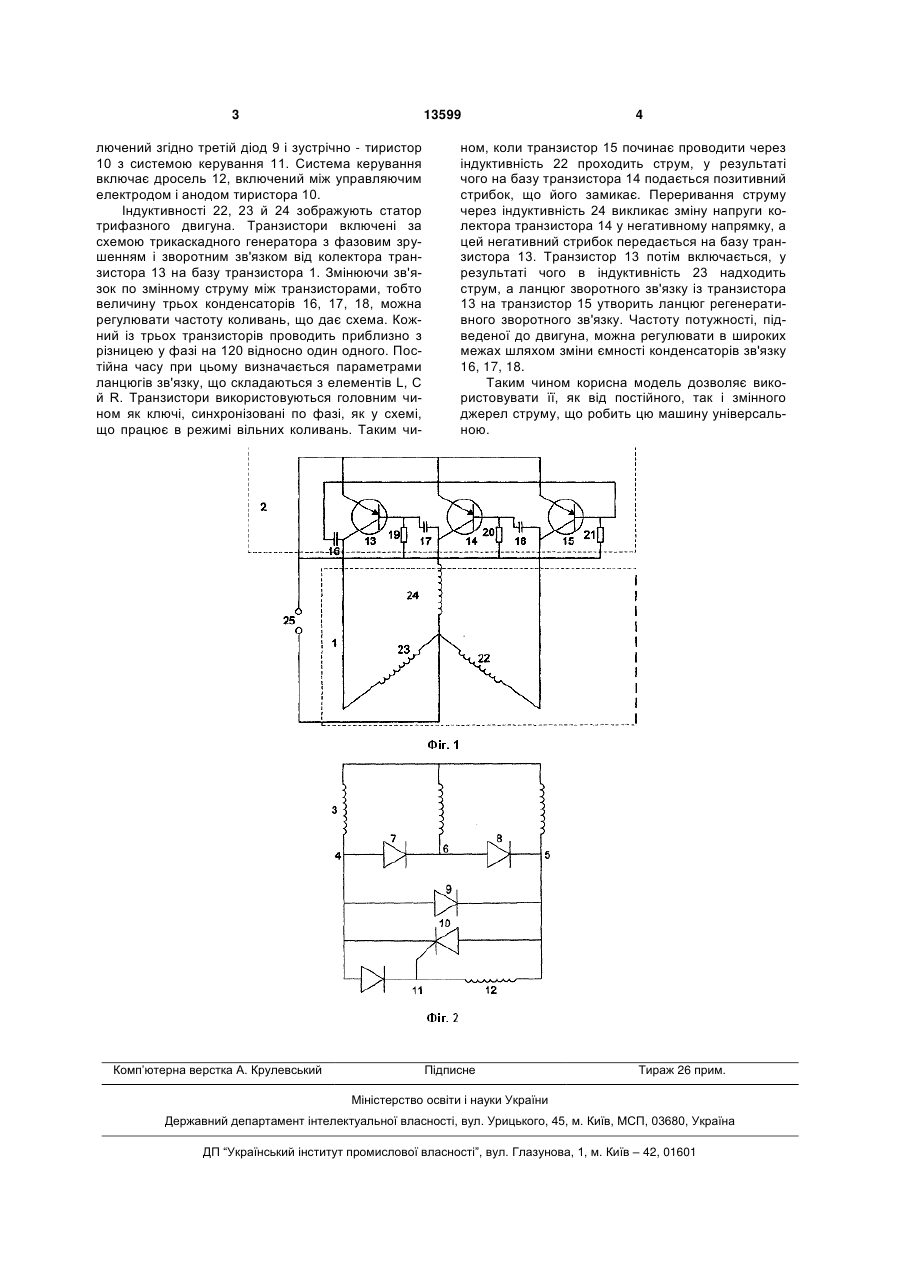

Електрична машина змінного струму, яка містить статор, ротор з багатофазною обмоткою, між двома виводами якого включені послідовно два діоди, при цьому їх загальна точка підключена до 3 13599 лючений згідно третій діод 9 і зустрічно - тиристор 10 з системою керування 11. Система керування включає дросель 12, включений між управляючим електродом і анодом тиристора 10. Індуктивності 22, 23 й 24 зображують статор трифазного двигуна. Транзистори включені за схемою трикаскадного генератора з фазовим зрушенням і зворотним зв'язком від колектора транзистора 13 на базу транзистора 1. Змінюючи зв'язок по змінному струму між транзисторами, тобто величину трьох конденсаторів 16, 17, 18, можна регулювати частоту коливань, що дає схема. Кожний із трьох транзисторів проводить приблизно з різницею у фазі на 120 відносно один одного. Постійна часу при цьому визначається параметрами ланцюгів зв'язку, що складаються з елементів L, С й R. Транзистори використовуються головним чином як ключі, синхронізовані по фазі, як у схемі, що працює в режимі вільних коливань. Таким чи Комп’ютерна верстка А. Крулевський 4 ном, коли транзистор 15 починає проводити через індуктивність 22 проходить струм, у результаті чого на базу транзистора 14 подається позитивний стрибок, що його замикає. Переривання струму через індуктивність 24 викликає зміну напруги колектора транзистора 14 у негативному напрямку, а цей негативний стрибок передається на базу транзистора 13. Транзистор 13 потім включається, у результаті чого в індуктивність 23 надходить струм, а ланцюг зворотного зв'язку із транзистора 13 на транзистор 15 утворить ланцюг регенеративного зворотного зв'язку. Частоту потужності, підведеної до двигуна, можна регулювати в широких межах шляхом зміни ємності конденсаторів зв'язку 16, 17, 18. Таким чином корисна модель дозволяє використовувати її, як від постійного, так і змінного джерел струму, що робить цю машину універсальною. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAlternating-current electric machine
Назва патенту російськоюЭлектрическая машина переменного тока
МПК / Мітки
МПК: H02K 17/00, G05D 1/03
Мітки: струму, машина, змінного, електрична
Код посилання
