Стабілізатор низьковольтної напруги змінного струму

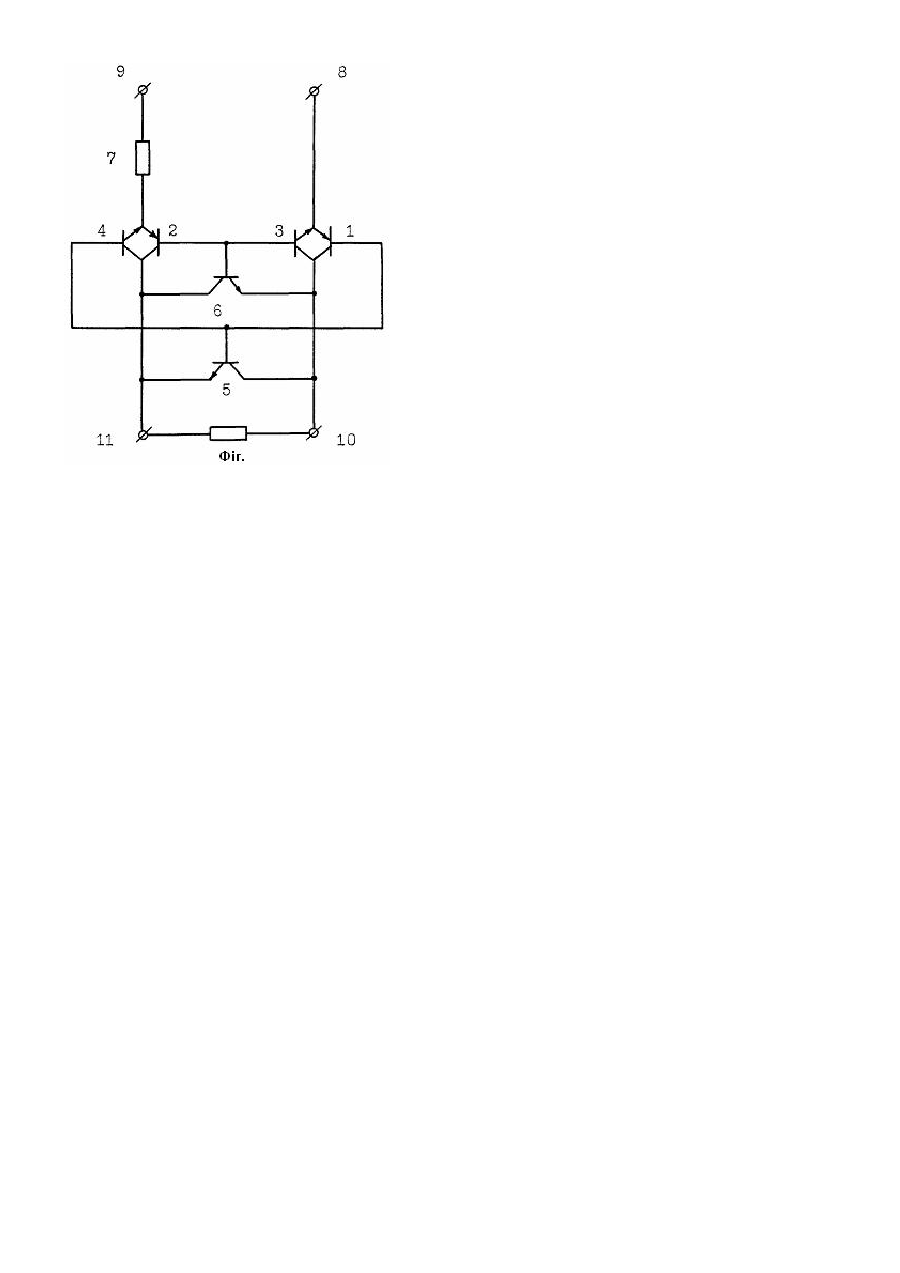

Винахід належить до електротехніки та може використовуватись для живлення низьковольтних ланцюгів змінного струму. Існує відомий пристрій (див. а.с. СРСР N1221705, кл. Н02М 7/155), який містить перший р-n-р транзистор, другий n-р-n транзистор, резистори, першу і другу вхідні шини, першу і другу вихідні шини. Недолік цього пристрою - стабілізація напруги тільки постійного струму. Найбільш близьким до передбачувального винаходу є пристрій (див. рішення від 06. 06. 03 про видачу деклараційного патенту України по заявці N20021216175 від 17.12.02 ), який містить перший і другий р-n-р транзистори, третій і четвертий n-р-n транзистори, резистор, першу і другу вхідні шини, першу і другу вихідні шини, бази першого і четвертого, а також другого і третього транзисторів попарно з'єднані між собою, емітери першого і третього транзисторів з'єднані з першою вхідною шиною, а колектори цих транзисторів підключені до першої вихідної шини, емітери другого і четвертого транзисторів через резистор з'єднані з другою вхідною шиною, а колектори цих транзисторів підключені до другої вихідної шини. Недолік цього пристрою - низький коефіцієнт стабілізації. Ознаками прототипу, які збіжні з суттєвими ознаками винаходу, який заявляється є: перший і другий р-n-р транзистори, третій і четвертий n-р-n транзистори, резистор, перша і друга вхідні шини, перша і друга вихідні шини, бази першого і четвертого, а також другого і третього транзисторів попарно з'єднані між собою, емітери першого і третього транзисторів з'єднані з першою і вхідною шиною, а колектори цих транзисторів підключені до першої вихідної шини, емітери другого і четвертого транзисторів через резистор з'єднані з другою вхідною шиною, а колектори цих транзисторів підключені до другої вихідної шини. Причиною, яка перешкоджує одержанню бажаного результату - високого коефіцієнта стабілізації, є відсутність доповнюючих елементів, з'єднаних з іншими елементами пристрою певними схемотехнічними рішеннями. В основу винаходу поставлено задачу: підвищити коефіцієнт стабілізації пристрою. Поставлене завдання вирішується таким чином, що стабілізатор низьковольтної напруги змінного струму містить перший і другий р-n-р транзистори, третій, четвертий, п'ятий і шостий n-р-n транзистори, резистор, першу і другу вхідні шини, першу і другу вихідні шини, бази першого і четвертого, а також другого і третього транзисторів попарно з'єднані між собою, емітери першого і третього транзисторів з'єднані з першою вхідною шиною, а колектори цих транзисторів підключені до першої вихідної шини, емітери другого і четвертого транзисторів через резистор з'єднані з другою вхідною шиною, а колектори цих транзисторів підключені до другої вихідної шини, базу п'ятого транзистора з'єднано з базами першого і четвертого транзисторів, базу шостого з'єднано з 5азами другого і третього транзисторів, колектор п'ятого і емітер шостого транзисторів підключені до першої вхідної шини, а емітер п'ятого і колектор шостого транзисторів підключені до другої вихідної шини. Стабілізатор низьковольтної напруги змінного струму відрізняється від прототипу тим, що до нього впроваджені п'ятий і шостий n-р-n транзистори, при цьому базу п'ятого транзистора з'єднано з базами першого і четвертого транзисторів, базу шостого транзистора з'єднано з базами другого і третього транзисторів, колектор п'ятого і емітер шостого транзисторів підключені до першої вихідної шини, а емітер п'ятого і колектор шостого транзисторів підключені до другої вихідної шини. Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак винаходу й технічним результатом є та обставина, що технічний результат - високий коефіцієнт стабілізації - може бути досягнутим тільки при використовуванні всієї сукупністі суттєвих ознак винаходу. У відсутності в технічному рішенні хоча б однієї ознаки технічний результат не досягається. На креслені (Фіг.) зображена схема стабілізатора. Стабілізатор низьковольтної напруги змінного струму містить перший 1 і другий 2 р-n-р транзистори, третій 3, четвертий 4, п'ятий 5 і шостий 6 n-p-n транзистори, резистор 7, першу 8 і другу 9 вхідні шини, першу 10 і другу 11 вихідні шини, бази першого 1 і четвертого 4, а також другого 2 і третього 3 транзисторів попарно з'єднані між собою, емітери першого 1 і третього 3 транзисторів з'єднані з першою 8 вхідною шиною, а колектори цих транзисторів підключені до першої 10 вихідної шини, емітери другого 2 і четвертого 4 транзисторів через резистор 7 з'єднані з другою 9 вхідною шиною, а колектори цих транзисторів підключені до другої 11 вихідної шини, базу п'ятого 5 транзистора з'єднано з базами першого 1 і четвертого 4 транзисторів, базу шостого 6 з'єднано з базами другого 2 і третього 3 транзисторів, колектор п'ятого 5 і емітер шостого 6 транзисторів підключені до першої 10 вхідної шини, а емітер п'ятого 5 і колектор шостого 6 транзисторів підключені до другої 11 вихідної шини. Стабілізатор працює таким чином. Коли плюс змінної напруги прикладається до шини 8, а минус - до шини 9, емітерні переходи транзисторів 1 і 4 зміщуються в прямому напрямку. Транзистори 1 і 4 працюють у інжекційному режимі. За рахунок надлишкового заряду дірок у колекторі транзистора 1 виникає позитивний інжекційний потенціал, а за рахунок надлишкового заряду електронів у колекторі транзистора 4 виникає негативний потенціал. Між колекторами транзисторів 1 і 4 виникає інжекційна напруга. Транзистори 2 і 3 в цей час закриті. При зростанні напруги на вихідних шинах 10 і 11 збільшується падіння напруги на колекторному переході транзистора 4, а отже, й на емітерному переході транзистора 5. Колекторний струм транзистора 5 збільшується, внаслідок чого, напруга на вихідних шинах 10 і 11 зменшується. Коефіцієнт стабілізації підвищується. Коли плюс змінної напруги прикладається до шини 9, а минус - до шини 8, емітерні переходи транзисторів 2 і 3 зміщуються в прямому напрямку. Транзистори 2 і 3 працюють у інжекційному режимі та між колекторами цих транзисторів виникає інжекційна напруга. При зростанні напруги на вихідних шинах 10 і 11 збільшується падіння напруги на колекторному переході транзистора 3, а отже, й на емітерному переході транзистора 6. Колекторний струм транзистора 6 збільшується, внаслідок чого, напруга на вихідних шинах 10 і 11 зменшується. Коефіцієнт стабілізації підвищується. Таким чином, за допомогою транзисторів 5 і 6 підвищується коефіцієнт стабілізації пристрою.
