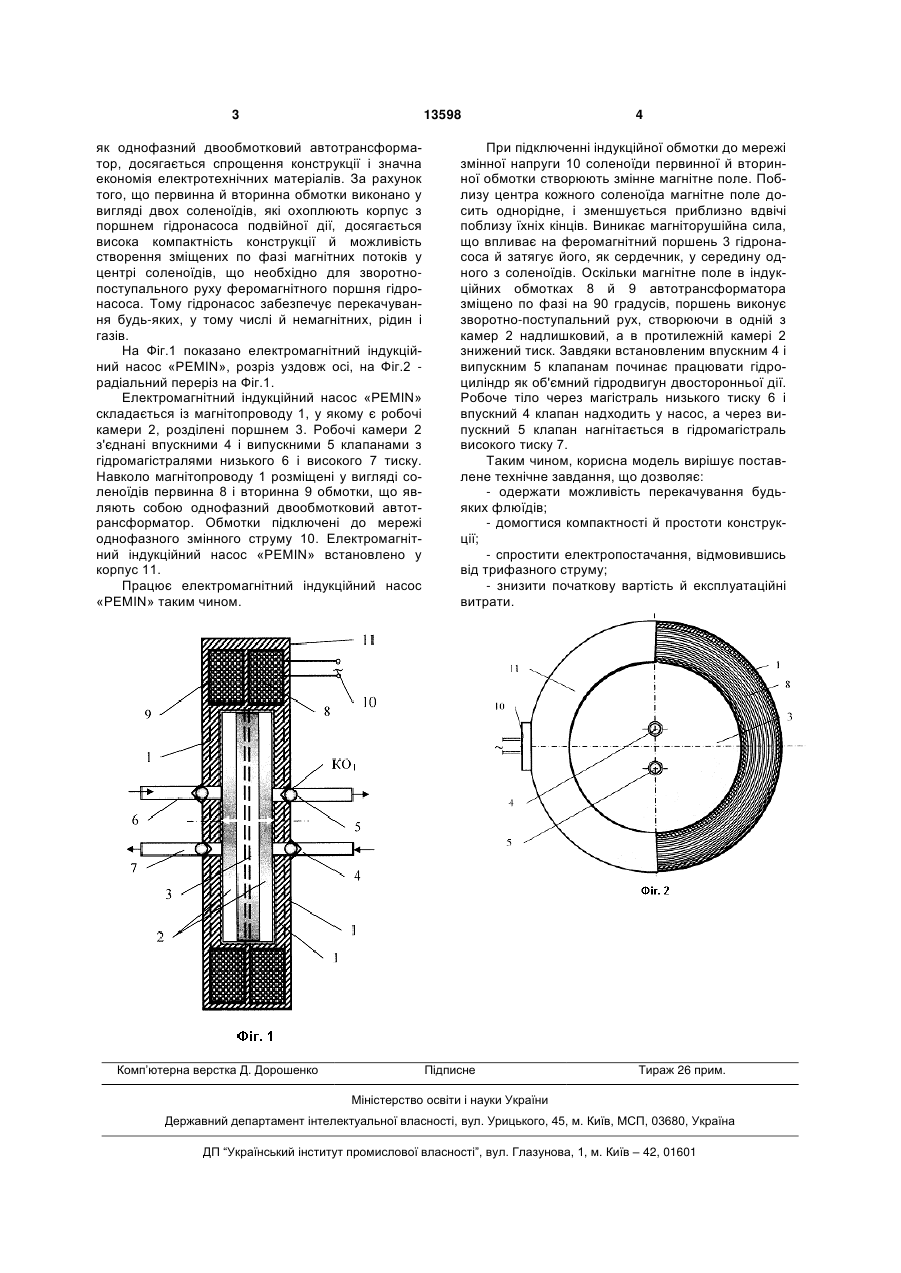

Електромагнітний індукційний насос, що містить магнітопровід з розміщеною на ньому індукційною обмоткою, що охоплює корпус насоса, який відрізняється тим, що індукційна обмотка виконана як однофазний двообмотковий автотрансформатор, при цьому первинна й вторинна обмотки його виконані у вигляді двох соленоїдів, які охоплюють корпус з поршнем гідронасоса подвійної дії. UA (21) u200508691 (22) 12.09.2005 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Литвинський Гаррі Григорович (73) ДОНБАСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ 2 (19) 1 3 13598 як однофазний двообмотковий автотрансформатор, досягається спрощення конструкції і значна економія електротехнічних матеріалів. За рахунок того, що первинна й вторинна обмотки виконано у вигляді двох соленоїдів, які охоплюють корпус з поршнем гідронасоса подвійної дії, досягається висока компактність конструкції й можливість створення зміщених по фазі магнітних потоків у центрі соленоїдів, що необхідно для зворотнопоступального руху феромагнітного поршня гідронасоса. Тому гідронасос забезпечує перекачування будь-яких, у тому числі й немагнітних, рідин і газів. На Фіг.1 показано електромагнітний індукційний насос «PEMIN», розріз уздовж осі, на Фіг.2 радіальний переріз на Фіг.1. Електромагнітний індукційний насос «PEMIN» складається із магнітопроводу 1, у якому є робочі камери 2, розділені поршнем 3. Робочі камери 2 з'єднані впускними 4 і випускними 5 клапанами з гідромагістралями низького 6 і високого 7 тиску. Навколо магнітопроводу 1 розміщені у вигляді соленоїдів первинна 8 і вторинна 9 обмотки, що являють собою однофазний двообмотковий автотрансформатор. Обмотки підключені до мережі однофазного змінного струму 10. Електромагнітний індукційний насос «PEMIN» встановлено у корпус 11. Працює електромагнітний індукційний насос «PEMIN» таким чином. Комп’ютерна верстка Д. Дорошенко 4 При підключенні індукційної обмотки до мережі змінної напруги 10 соленоїди первинної й вторинної обмотки створюють змінне магнітне поле. Поблизу центра кожного соленоїда магнітне поле досить однорідне, і зменшується приблизно вдвічі поблизу їхніх кінців. Виникає магніторушійна сила, що впливає на феромагнітний поршень 3 гідронасоса й затягує його, як сердечник, у середину одного з соленоїдів. Оскільки магнітне поле в індукційних обмотках 8 й 9 автотрансформатора зміщено по фазі на 90 градусів, поршень виконує зворотно-поступальний рух, створюючи в одній з камер 2 надлишковий, а в протилежній камері 2 знижений тиск. Завдяки встановленим впускним 4 і випускним 5 клапанам починає працювати гідроциліндр як об'ємний гідродвигун двосторонньої дії. Робоче тіло через магістраль низького тиску 6 і впускний 4 клапан надходить у насос, а через випускний 5 клапан нагнітається в гідромагістраль високого тиску 7. Таким чином, корисна модель вирішує поставлене технічне завдання, що дозволяє: - одержати можливість перекачування будьяких флюїдів; - домогтися компактності й простоти конструкції; - спростити електропостачання, відмовившись від трифазного струму; - знизити початкову вартість й експлуатаційні витрати. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
