Магнітний сепаратор

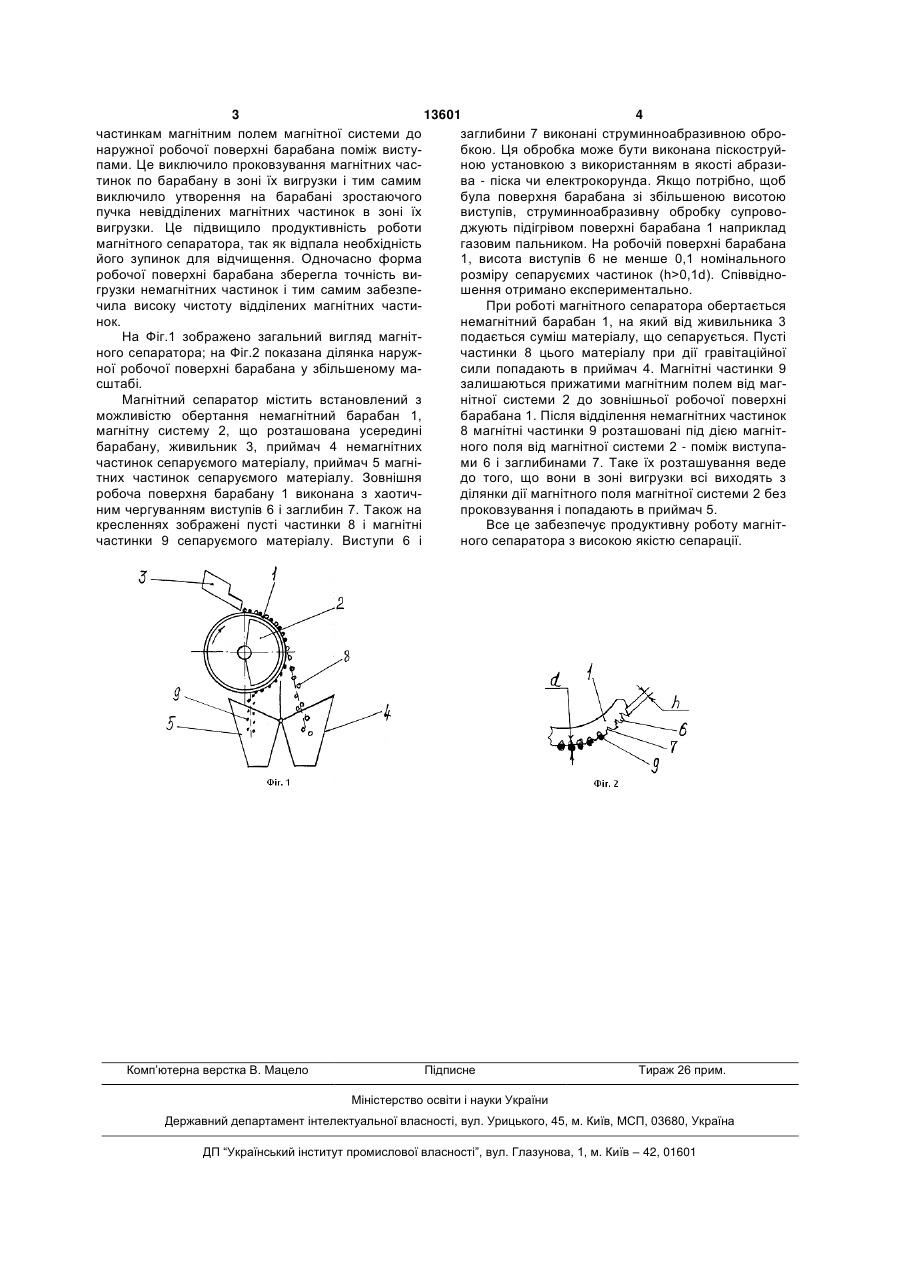

Магнітний сепаратор, що містить встановлений з можливістю обертання немагнітний барабан, магнітну систему, що розташована усередині барабана, живильник і приймачі продуктів розділення, який відрізняється тим, що зовнішня робоча поверхня барабана виконана з хаотичним чергуванням виступів і заглибин з висотою виступів не менше 0,1 номінального розміру частинок, що сепаруються. (19) (21) u200508709 (22) 12.09.2005 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Гребенюк Леонід Захарійович, Мостика Юрій Сергійович, Мостика Арсеній Юрійович, Шутов Валерій Юрійович (73) Гребенюк Леонід Захарійович, Мостика Юрій Сергійович, Мостика Арсеній Юрійович, Шутов Валерій Юрійович 3 13601 4 частинкам магнітним полем магнітної системи до заглибини 7 виконані струминноабразивною обронаружної робочої поверхні барабана поміж вистубкою. Ця обробка може бути виконана піскоструйпами. Це виключило проковзування магнітних часною установкою з використанням в якості абразитинок по барабану в зоні їх вигрузки і тим самим ва - піска чи електрокорунда. Якщо потрібно, щоб виключило утворення на барабані зростаючого була поверхня барабана зі збільшеною висотою пучка невідділених магнітних частинок в зоні їх виступів, струминноабразивну обробку супрововигрузки. Це підвищило продуктивність роботи джують підігрівом поверхні барабана 1 наприклад магнітного сепаратора, так як відпала необхідність газовим пальником. На робочій поверхні барабана його зупинок для відчищення. Одночасно форма 1, висота виступів 6 не менше 0,1 номінального робочої поверхні барабана зберегла точність вирозміру сепаруємих частинок (h>0,1d). Співвідногрузки немагнітних частинок і тим самим забезпешення отримано експериментально. чила високу чистоту відділених магнітних частиПри роботі магнітного сепаратора обертається нок. немагнітний барабан 1, на який від живильника 3 На Фіг.1 зображено загальний вигляд магнітподається суміш матеріалу, що сепарується. Пусті ного сепаратора; на Фіг.2 показана ділянка наружчастинки 8 цього матеріалу при дії гравітаційної ної робочої поверхні барабана у збільшеному масили попадають в приймач 4. Магнітні частинки 9 сштабі. залишаються прижатими магнітним полем від магМагнітний сепаратор містить встановлений з нітної системи 2 до зовнішньої робочої поверхні можливістю обертання немагнітний барабан 1, барабана 1. Після відділення немагнітних частинок магнітну систему 2, що розташована усередині 8 магнітні частинки 9 розташовані під дією магнітбарабану, живильник 3, приймач 4 немагнітних ного поля від магнітної системи 2 - поміж виступачастинок сепаруємого матеріалу, приймач 5 магніми 6 і заглибинами 7. Таке їх розташування веде тних частинок сепаруємого матеріалу. Зовнішня до того, що вони в зоні вигрузки всі виходять з робоча поверхня барабану 1 виконана з хаотичділянки дії магнітного поля магнітної системи 2 без ним чергуванням виступів 6 і заглибин 7. Також на проковзування і попадають в приймач 5. кресленнях зображені пусті частинки 8 і магнітні Все це забезпечує продуктивну роботу магнітчастинки 9 сепаруємого матеріалу. Виступи 6 і ного сепаратора з високою якістю сепарації. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
