Формула / Реферат

1. Сепаратор магнітний, який включає магнітну систему, що містить постійні кільцеві магніти, встановлені і намагнічені в напрямку спільної для всіх магнітів осі і феромагнітні кільцеві уставки, співвісні з кільцевими магнітами, що прилягають до уставок однойменними полюсами, який відрізняється тим, що над кожним постійним кільцевим магнітом на робочій поверхні сепаратора виконані виступи з немагнітного матеріалу, поперечний переріз яких має форму трикутника, одна сторона якого прилягає до робочої поверхні сепаратора, а протилежна цій стороні вершина лежить в площині, що розділяє кожний з постійних магнітів на дві симетричні частини.

2. Сепаратор магнітний за п. 1, який відрізняється тим, що сепаратор додатково оснащений немагнітним тонкостінним барабаном, встановленим співвісно з магнітною системою так, що магнітна система розміщена всередині немагнітного барабана, а зовнішня поверхня його є робочою поверхнею сепаратора магнітного.

3. Сепаратор магнітний за п. 1 або п. 2, який відрізняється тим, що сепаратор додатково оснащений немагнітною нескінченною стрічкою, яка охоплює циліндричну поверхню магнітної системи або немагнітного барабана, а зовнішня поверхня її є робочою поверхнею сепаратора магнітного.

Текст

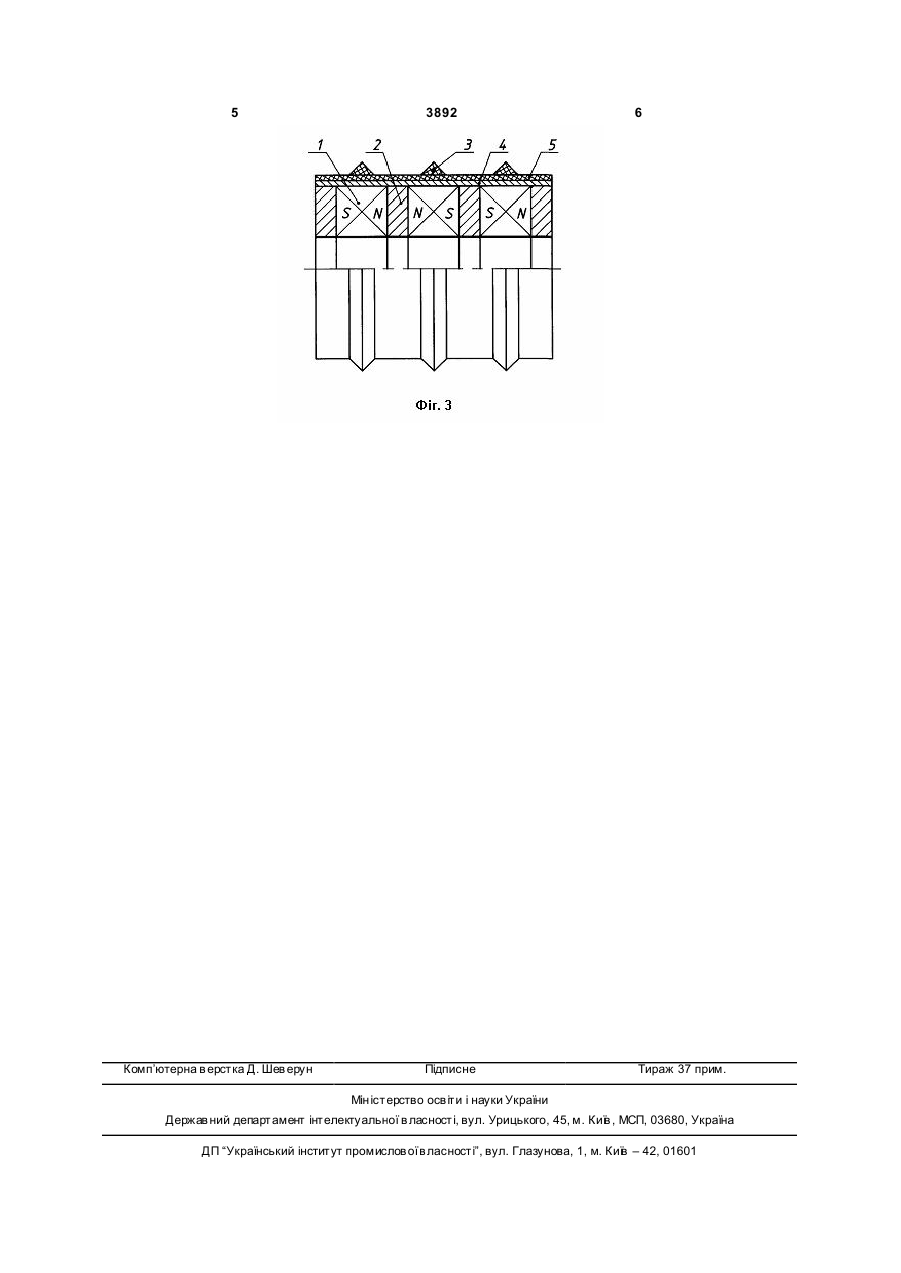

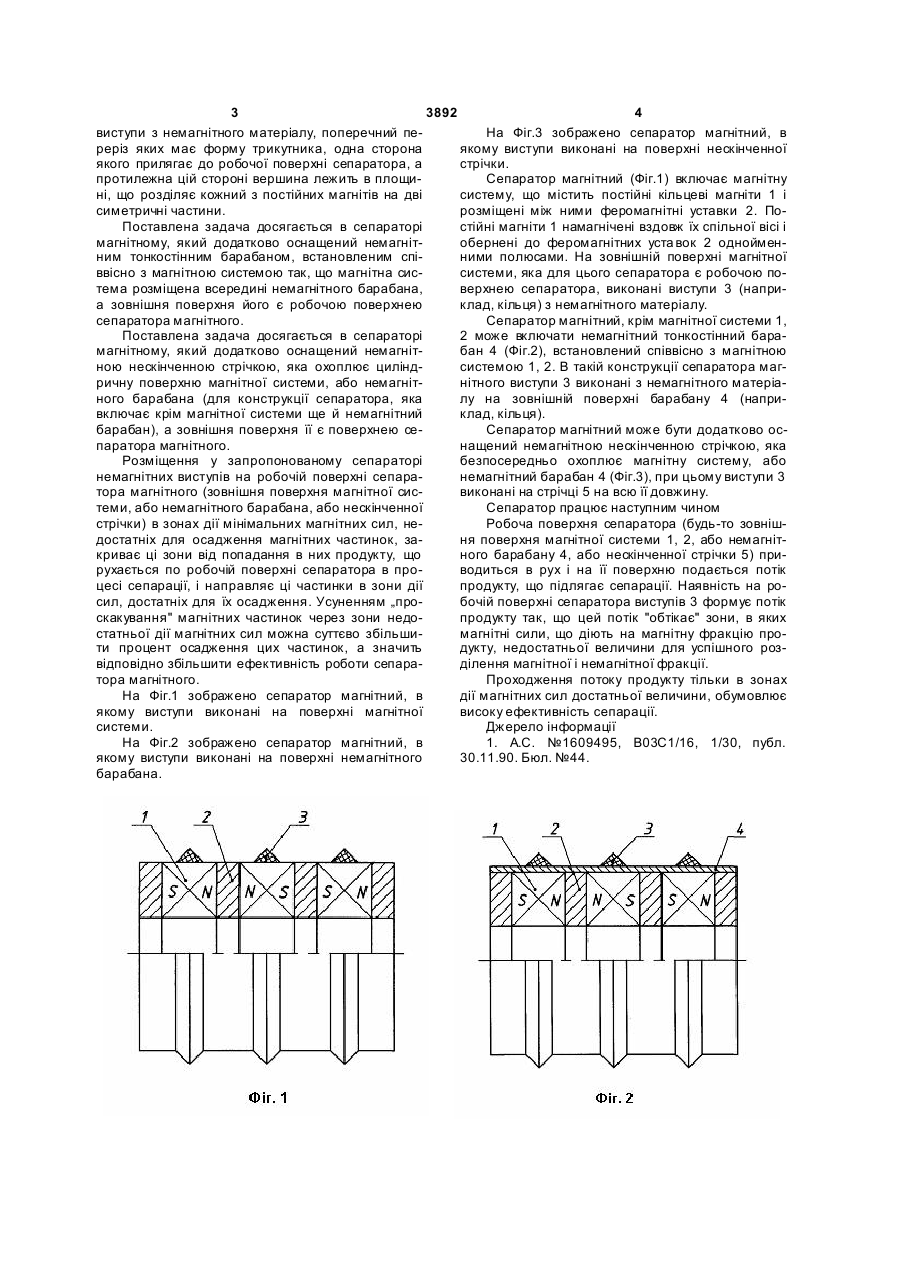

1. Сепаратор магнітний, який включає магнітну систему, що містить постійні кільцеві магніти, встановлені і намагнічені в напрямку спільної для всіх магнітів осі, і феромагнітні кільцеві уставки, співвісні з кільцевими магнітами, що прилягають до уставок однойменними полюсами, який відрізняється тим, що над кожним постійним кільцевим магнітом на робочій поверхні сепаратора виконані виступи з немагнітного матеріалу, поперечний пе 3 3892 4 виступи з немагнітного матеріалу, поперечний пеНа Фіг.3 зображено сепаратор магнітний, в реріз яких має форму трикутника, одна сторона якому виступи виконані на поверхні нескінченної якого прилягає до робочої поверхні сепаратора, а стрічки. протилежна цій стороні вершина лежить в площиСепаратор магнітний (Фіг.1) включає магнітну ні, що розділяє кожний з постійних магнітів на дві систему, що містить постійні кільцеві магніти 1 і симетричні частини. розміщені між ними феромагнітні уставки 2. ПоПоставлена задача досягається в сепараторі стійні магніти 1 намагнічені вздовж їх спільної вісі і магнітному, який додатково оснащений немагнітобернені до феромагнітних уста вок 2 однойменним тонкостінним барабаном, встановленим спіними полюсами. На зовнішній поверхні магнітної ввісно з магнітною системою так, що магнітна сиссистеми, яка для цього сепаратора є робочою потема розміщена всередині немагнітного барабана, верхнею сепаратора, виконані виступи 3 (наприа зовнішня поверхня його є робочою поверхнею клад, кільця) з немагнітного матеріалу. сепаратора магнітного. Сепаратор магнітний, крім магнітної системи 1, Поставлена задача досягається в сепараторі 2 може включати немагнітний тонкостінний барамагнітному, який додатково оснащений немагнітбан 4 (Фіг.2), встановлений співвісно з магнітною ною нескінченною стрічкою, яка охоплює циліндсистемою 1, 2. В такій конструкції сепаратора магричну поверхню магнітної системи, або немагнітнітного виступи 3 виконані з немагнітного матеріаного барабана (для конструкції сепаратора, яка лу на зовнішній поверхні барабану 4 (напривключає крім магнітної системи ще й немагнітний клад, кільця). барабан), а зовнішня поверхня її є поверхнею сеСепаратор магнітний може бути додатково оспаратора магнітного. нащений немагнітною нескінченною стрічкою, яка Розміщення у запропонованому сепараторі безпосередньо охоплює магнітну систему, або немагнітних виступів на робочій поверхні сепаранемагнітний барабан 4 (Фіг.3), при цьому виступи 3 тора магнітного (зовнішня поверхня магнітної сисвиконані на стрічці 5 на всю її довжину. теми, або немагнітного барабана, або нескінченної Сепаратор працює наступним чином стрічки) в зонах дії мінімальних магнітних сил, неРобоча поверхня сепаратора (будь-то зовнішдостатніх для осадження магнітних частинок, заня поверхня магнітної системи 1, 2, або немагніткриває ці зони від попадання в них продукту, що ного барабану 4, або нескінченної стрічки 5) прирухається по робочій поверхні сепаратора в проводиться в рух і на її поверхню подається потік цесі сепарації, і направляє ці частинки в зони дії продукту, що підлягає сепарації. Наявність на росил, достатніх для їх осадження. Усуненням „пробочій поверхні сепаратора виступів 3 формує потік скакування" магнітних частинок через зони недопродукту так, що цей потік "обтікає" зони, в яких статньої дії магнітних сил можна суттєво збільшимагнітні сили, що діють на магнітну фракцію проти процент осадження цих частинок, а значить дукту, недостатньої величини для успішного розвідповідно збільшити ефективність роботи сепараділення магнітної і немагнітної фракції. тора магнітного. Проходження потоку продукту тільки в зонах На Фіг.1 зображено сепаратор магнітний, в дії магнітних сил достатньої величини, обумовлює якому виступи виконані на поверхні магнітної високу ефективність сепарації. системи. Джерело інформації На Фіг.2 зображено сепаратор магнітний, в 1. А.С. №1609495, В03C1/16, 1/30, публ. якому виступи виконані на поверхні немагнітного 30.11.90. Бюл. №44. барабана. 5 Комп’ютерна в ерстка Д. Шев ерун 3892 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
