Шийка пляшки

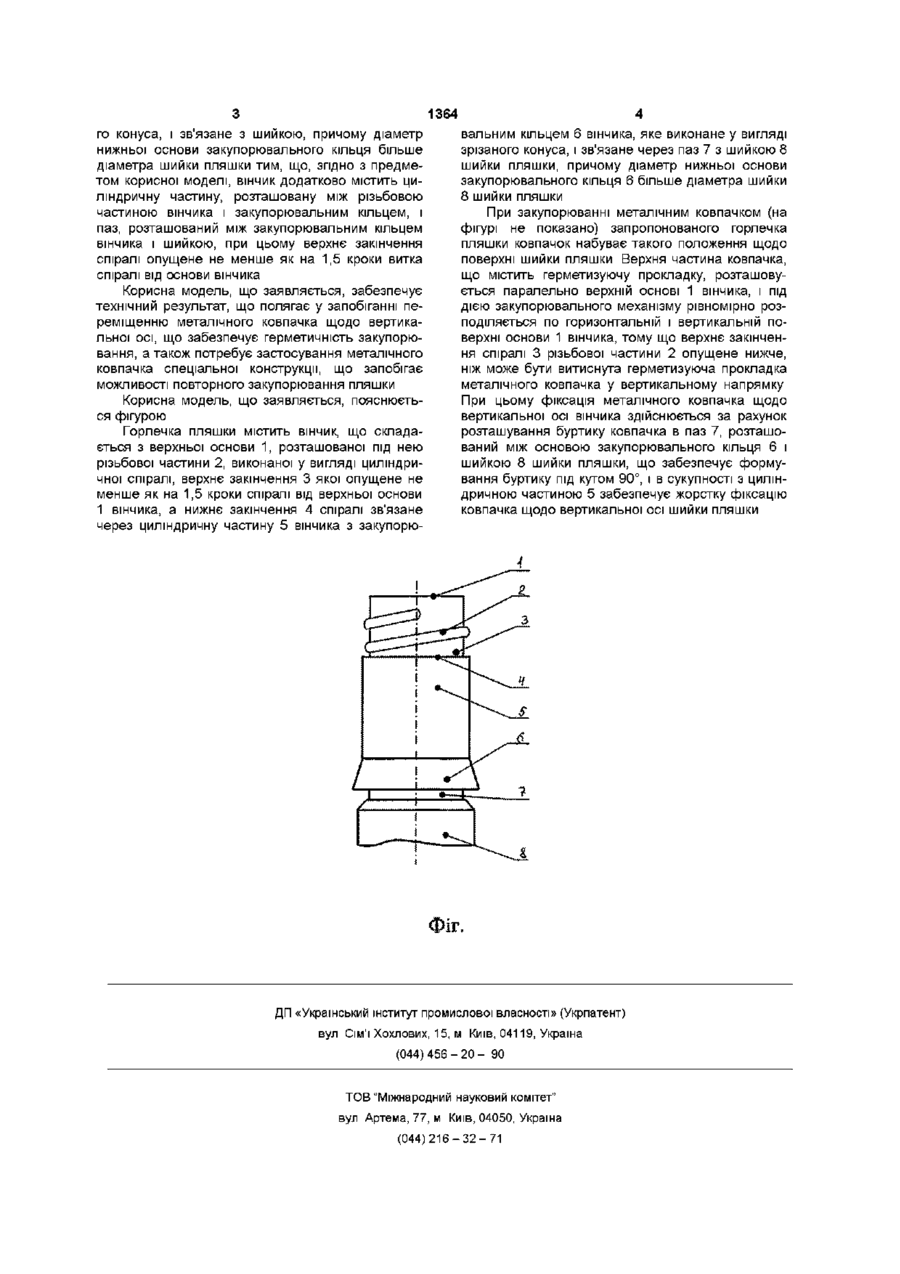

Шийка пляшки, що містить вінчик, який складається з верхньої основи і закупорювального кільця, між якими розташована різьбова частина, виконана у вигляді циліндричної спіралі, причому Корисна модель належить до конструкцій скляних пляшок, а саме - до конструкції горлечка пляшки, закупорювання яких здійснюється металічним ковпачком з перфорацією Із існуючого рівня техніки, що належить до галузі, яка розглядається, найближчим за сукупністю ознак є горлечка пляшки, яка містить вінчик, що складається з верхньої основи і закупорювального кільця, між якими розташована різьбова частина, виконана у вигляді циліндричної спіралі, причому верхнє закінчення спіралі не зв'язане з верхньою основою вінчика, а нижнє зв'язане з закупорювальним кільцем, яке виконане у вигляді зрізаного конуса, і зв'язане з шийкою, причому діаметр нижньої основи закупорювального кільця більше діаметра шийки (РСТ УРСР 1918-82 стор 11 кресл 6) Корисна модель, що заявляється, співпадає з відомим горлечком пляшки за такою сукупністю ознак містить вінчик, що складається з верхньої основи і закупорювального кільця, між якими розташована різьбова частина, виконана у вигляді циліндричної спіралі, верхнє закінчення якої не зв'язане з верхньою основою вінчика, а закупорювальне кільце виконане у вигляді зрізаного конуса, і зв'язане з шийкою пляшки, причому діаметр нижньої основи закупорювального кільця більше діаметра шийки пляшки Однак відоме горлечко пляшки не забезпечує верхнє закінчення спіралі не звязане з верхньою основою вінчика, а закупорювальне кільце виконане у вигляді зрізаного конуса, і зв'язане з шийкою пляшки, причому діаметр основи закупорювального кільця більше діаметра шийки пляшки, яка відрізняється тим, що вінчик додатково містить ділянку циліндричної поверхні, розташовану між закінченням різьбової частини і закупорювальним кільцем, і фаску, розташовану між вінчиком і шийкою пляшки, при цьому верхнє закінчення різьбової частини опущене не менше як на 1,5 кроки витка спіралі від верхньої основи вінчика технічного результату корисної моделі, яка заявляється, що обумовлено и конструкцією, яка не забезпечує герметичність закупорювання металічним ковпачком внаслідок переміщення металічного ковпачка за вертикальною віссю вінчика, що обумовлено нерівномірним розподілом герметизуючої прокладки металічного ковпачка при закупорюванні по горизонтальній та вертикальній поверхні верхньої основи вінчика через близьке розташування закінчення витка спіралі від верхньої основи вінчика і слабку фіксацію металічного ковпачка на закупорювальному КІЛЬЦІ вінчика за рахунок розташування буртику металічного ковпачка у площині, спрямованій під гострим кутом до площини закупорювального кільця вінчика Завдання, на розв'язання якого спрямована корисна модель, полягає в удосконаленні горлечка пляшки, за рахунок зміни и конструкції, що забезпечить запобігання переміщенню металічного ковпачка щодо вертикальної осі, і забезпечить герметичність при закупорюванні вінчика металічним ковпачком Поставлене завдання розв'язується у горлечку пляшки, що містить вінчик, який складається з верхньої основи і закупорювального кільця, між якими розташована різьбова частина, виконана у вигляді циліндричної спіралі, верхнє закінчення якої не зв'язане з верхньою основою вінчика, а закупорювальне кільце виконане у вигляді зрізано (О со 1364 го конуса, і звязане з шийкою, причому діаметр нижньої основи закупорювального кільця більше діаметра шийки пляшки тим, що, згідно з предметом корисної моделі, вінчик додатково містить циліндричну частину, розташовану між різьбовою частиною вінчика і закупорювальним кільцем, і паз, розташований між закупорювальним кільцем вінчика і шийкою, при цьому верхнє закінчення спіралі опущене не менше як на 1,5 кроки витка спіралі від основи вінчика Корисна модель, що заявляється, забезпечує технічний результат, що полягає у запобіганні переміщенню металічного ковпачка щодо вертикальної осі, що забезпечує герметичність закупорювання, а також потребує застосування металічного ковпачка спеціальної конструкції, що запобігає можливості повторного закупорювання пляшки Корисна модель, що заявляється, пояснюється фігурою Горлечка пляшки містить вінчик, що складається з верхньої основи 1, розташованої під нею різьбової частини 2, виконаної у вигляді циліндричної спіралі, верхнє закінчення 3 якої опущене не менше як на 1,5 кроки спіралі від верхньої основи 1 вінчика, а нижнє закінчення 4 спіралі зв'язане через циліндричну частину 5 вінчика з закупорю вальним кільцем 6 вінчика, яке виконане у вигляді зрізаного конуса, і зв'язане через паз 7 з шийкою 8 шийки пляшки, причому діаметр нижньої основи закупорювального кільця 6 більше діаметра шийки 8 шийки пляшки При закупорюванні металічним ковпачком (на фігурі не показано) запропонованого горлечка пляшки ковпачок набуває такого положення щодо поверхні шийки пляшки Верхня частина ковпачка, що містить герметизуючу прокладку, розташовується паралельно верхній основі 1 вінчика, і під дією закупорювального механізму рівномірно розподіляється по горизонтальній і вертикальній поверхні основи 1 вінчика, тому що верхнє закінчення спіралі 3 різьбової частини 2 опущене нижче, ніж може бути витиснута герметизуюча прокладка металічного ковпачка у вертикальному напрямку При цьому фіксація металічного ковпачка щодо вертикальної осі вінчика здійснюється за рахунок розташування буртику ковпачка в паз 7, розташований між основою закупорювального кільця 6 і шийкою 8 шийки пляшки, що забезпечує формування буртику під кутом 90°, і в сукупності з циліндричною частиною 5 забезпечує жорстку фіксацію ковпачка щодо вертикальної осі шийки пляшки ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
