F16H 1/10 — з внутрішніми зубами на одному з коліс

Номер патенту: 111239

Опубліковано: 10.11.2016

Автори: Попов Олексій Павлович, Савенков Олег Ігорович, Савенкова Антоніна Дмитрівна, Попова Лариса Олексієвна

МПК: F16H 1/10, F16D 1/00

Мітки: зубчаста, муфта

Формула / Реферат:

Зубчаста муфта, що складається із втулки з зовнішніми бочкоподібними зубами постійної кривизни і кінематично зв'язаної з нею обойми зі скошеними відносно середини внутрішніми зубами, котрі знаходяться між собою в зачепленні, яка відрізняється тим, що внутрішні зуби обойми в середній частині в межах довжини  виконано прямими, а на торцевих ділянках з двох сторін, довжина...

Номер патенту: 80000

Опубліковано: 10.08.2007

Автор: Лиховид Юрій Макарович

МПК: F16H 1/04, F16H 1/10

Мітки: лиховида, передача, планетарна

Формула / Реферат:

1. Планетарна передача, що містить зовнішнє колесо (1) з внутрішніми зубами (2) і внутрішнє колесо (16) з зовнішніми зубами (17), перші профілі (18,19) яких окреслені кривою і контактують з другими профілями (3,4) внутрішніх зубів (2), яка відрізняється тим, що другі профілі (3,4) внутрішніх зубів (2) зовнішнього колеса (1) виконані прямолінійними. 2. Планетарна передача за п. 1, яка відрізняється тим, що діаметр Do початкового кола...

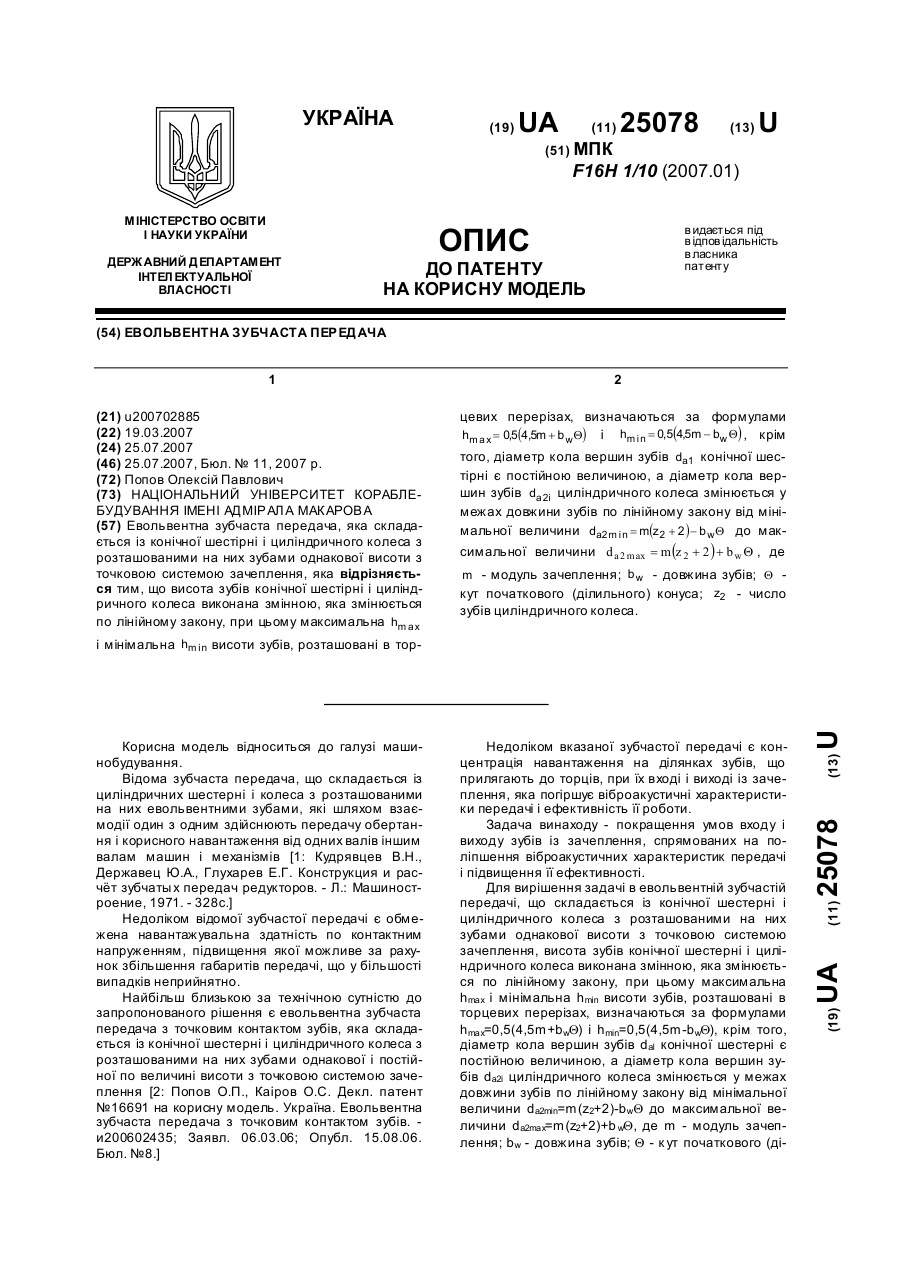

Номер патенту: 25078

Опубліковано: 25.07.2007

Автор: Попов Олексій Павлович

МПК: F16H 1/10

Мітки: зубчаста, передача, евольвентна

Формула / Реферат:

Евольвентна зубчаста передача, яка складається із конічної шестірні і циліндричного колеса з розташованими на них зубами однакової висоти з точковою системою зачеплення, яка відрізняється тим, що висота зубів конічної шестірні і циліндричного колеса виконана змінною, яка змінюється по лінійному закону, при цьому максимальна  і мінімальна

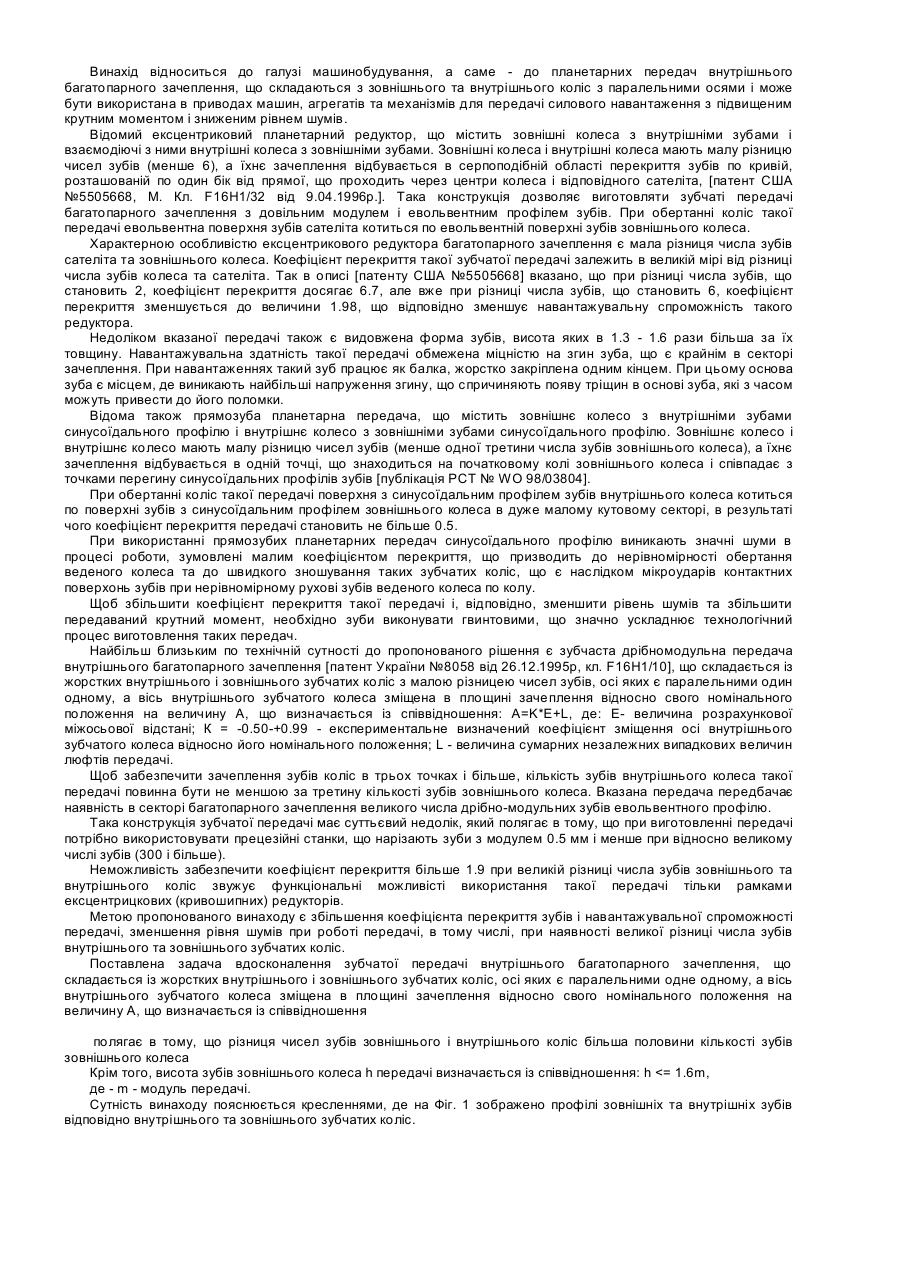

Номер патенту: 78841

Опубліковано: 25.04.2007

Автор: Лиховид Юрій Макарович

МПК: F16H 1/10

Мітки: передача, лиховида, зубчаста

Формула / Реферат:

Зубчаcта передача внутрішнього багатопарного зачеплення, що складається із жорстких внутрішнього і зовнішнього зубчастих коліс, осі яких є паралельними, а вісь внутрішнього зубчастого колеса зміщена в площині зачеплення відносно свого номінального положення на величину А, що визначається із співвідношення: A=KE+L, де: Е - величина розрахункової міжосьової відстані; К -...

Номер патенту: 78400

Опубліковано: 15.03.2007

Автор: Лиховид Юрій Макарович

МПК: F16H 1/24, F16H 1/10

Мітки: планетарна, синусоїдальна, передача

Формула / Реферат:

1. Синусоїдальна планетарна передача, що складається з циліндричного тіла (16), оснащеного зовнішніми зубами (17) для зачеплення з внутрішніми зубами (2) зовнішнього колеса (1), в якій внутрішні зуби (2) мають контактну поверхню першого синусоїдального профілю (3,4) для контакту з зовнішніми зубами (17), яка відрізняється тим, що точки перегину (8) синусоїдального профілю (3,4) внутрішніх зубів (2) розташовані на колі виступів (10)...

Номер патенту: 76382

Опубліковано: 17.07.2006

Автор: Лиховид Юрій Макарович

МПК: F16H 1/24, F16H 1/10

Мітки: зачеплення, внутрішнього, передача

Формула / Реферат:

1. Передача внутрішнього зачеплення, що складається із внутрішнього (16) і зовнішнього (1) зубчатих коліс, внутрішні зуби (2) якої мають круговий профіль і утворюють коло виступів (10) з діаметром De, яка відрізняється тим, що внутрішнє колесо (16) встановлено відносно зовнішнього колеса (1) з ексцентриситетом Е, що визначається як E=KDe(l-M/N), де М, N - число зубів відповідно внутрішнього (16) та зовнішнього (1) коліс, К - безрозмірний...

Номер патенту: 74928

Опубліковано: 15.02.2006

Автор: Лиховид Юрій Макарович

МПК: F16H 1/10

Мітки: зачеплення, багатопарного, зубчата, варіанти, передача

Формула / Реферат:

1. Зубчата передача багатопарного зачеплення, що містить зовнішнє колесо з внутрішніми зубами і взаємодіючий з ним сателіт з зовнішніми зубами, зачеплення яких відбувається в серпоподібній області перекриття зубів по кривій зачеплення, розташованій по один бік від прямої, що проходить через центри колеса і сателіта, яка відрізняється тим, що зуби колеса і сателіта виконані по висоті меншими від їх товщини.2. Зубчата передача...

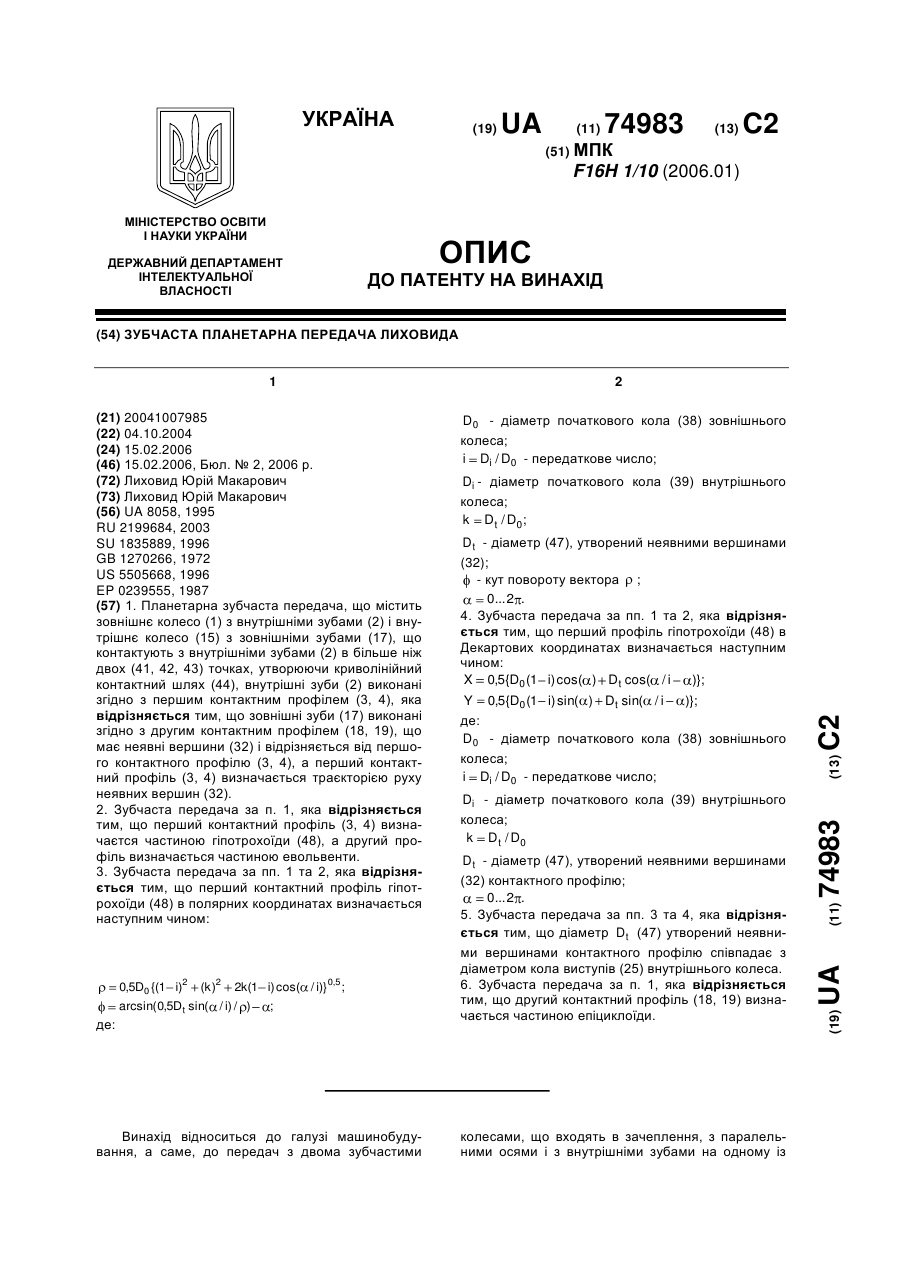

Номер патенту: 74983

Опубліковано: 15.02.2006

Автор: Лиховид Юрій Макарович

МПК: F16H 1/10

Мітки: планетарна, лиховида, передача, зубчаста

Формула / Реферат:

1. Планетарна зубчаста передача, що містить зовнішнє колесо (1) з внутрішніми зубами (2) і внутрішнє колесо (15) з зовнішніми зубами (17), що контактують з внутрішніми зубами (2) в більше ніж двох (41, 42, 43) точках, утворюючи криволінійний контактний шлях (44), внутрішні зуби (2) виконані згідно з першим контактним профілем (3, 4), яка відрізняється тим, що зовнішні зуби (17) виконані згідно з другим контактним профілем (18, 19), що має...

Номер патенту: 10470

Опубліковано: 15.11.2005

Автори: Савенков Олег Ігорович, Смирнов Олександр Вікторович, Попов Олексій Павлович, Попова Лариса Олексієвна

МПК: F16H 1/10

Мітки: профільної, модифікованими, передача, зубами, зубчаста

Формула / Реферат:

Зубчаста передача, яка складається з ведучого і веденого зубчастих коліс з розташованими на них евольвентними зубами, які знаходяться між собою в зачепленні, яка відрізняється тим, що на ділянках, які розташовані від торців зубів веденого зубчастого колеса на відстані , зуби виконані скошеними під кутом

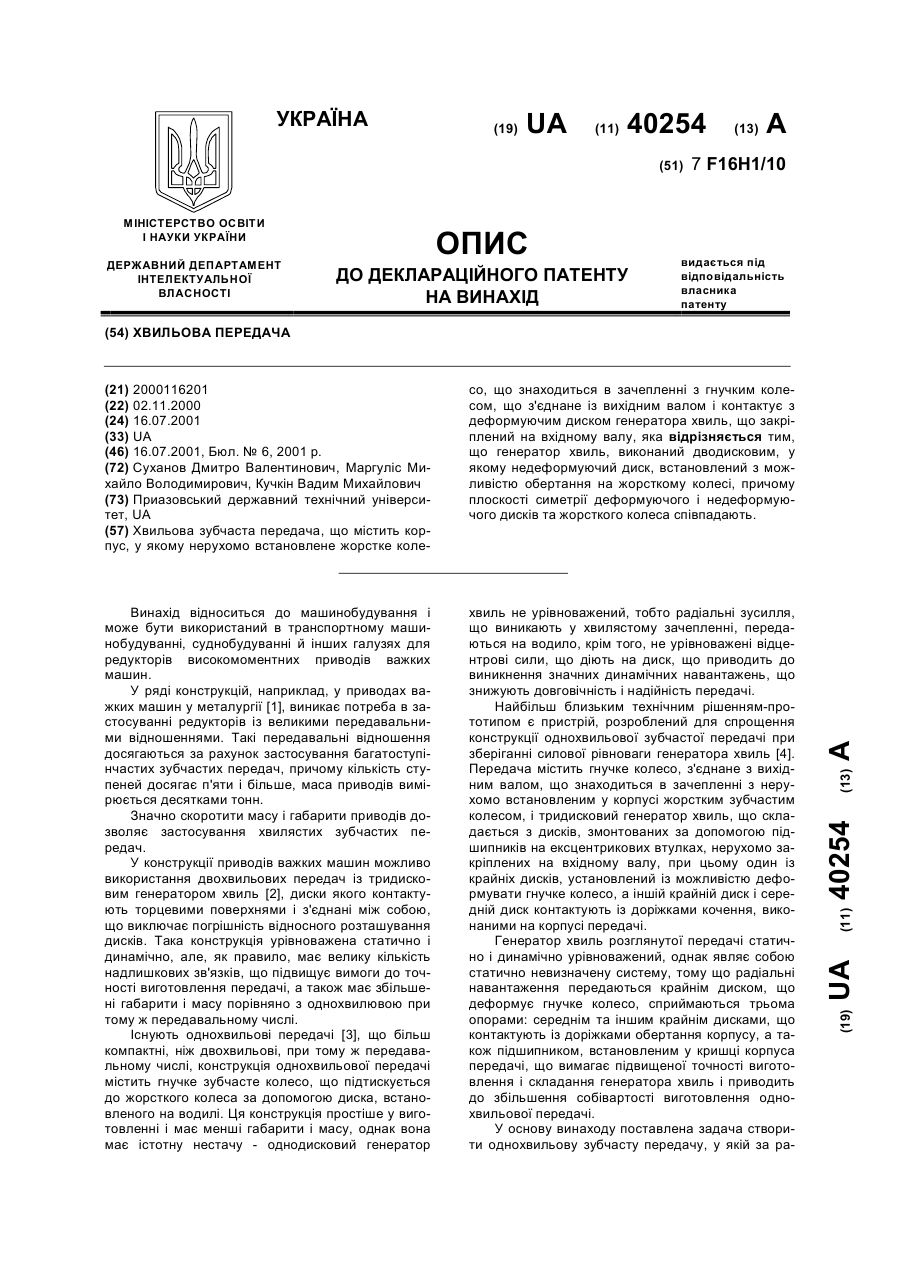

Номер патенту: 40254

Опубліковано: 16.07.2001

Автори: Кучкін Вадим Михайлович, Суханов Дмитро Валентинович, Маргуліс Михайло Володимирович

МПК: F16H 1/10

Мітки: хвильова, передача

Формула / Реферат:

Хвильова зубчаста передача, що містить корпус, у якому нерухомо встановлене жорстке колесо, що знаходиться в зачепленні з гнучким колесом, що з'єднане   із вихідним валом і контактує з деформуючим диском генератора хвиль, що закріплений на вхідному валу, яка відрізняється тим, що генератор хвиль, виконаний дводисковим, у якому недеформуючий диск, встановлений з можливістю обертання на жорсткому колесі, причому плоскості симетрії деформуючого...

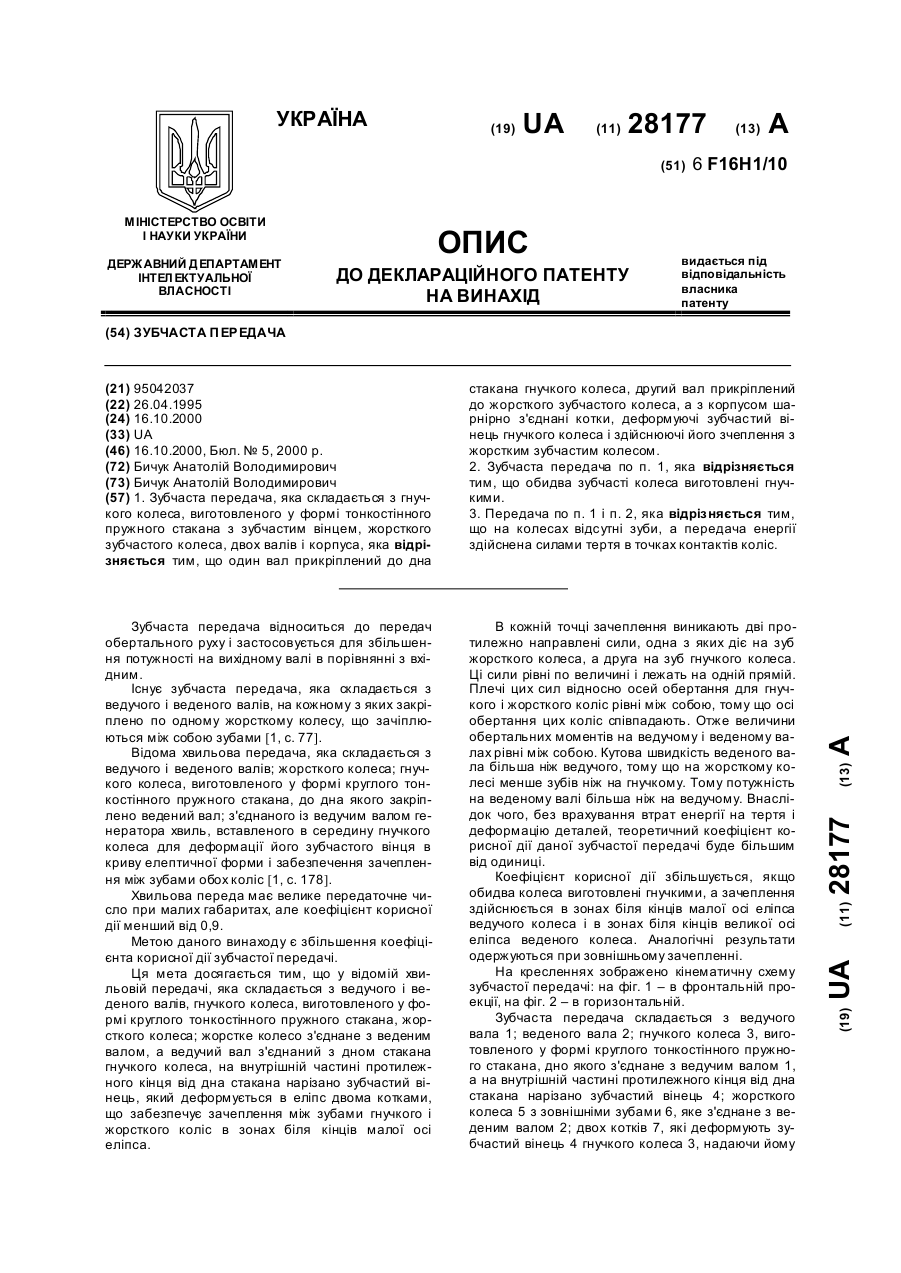

Номер патенту: 28177

Опубліковано: 16.10.2000

Автор: Бичук Анатолій Володимирович

МПК: F16H 1/10

Мітки: зубчаста, передача

Формула / Реферат:

1. Зубчаста передача, яка складається з гнучкого колеса, виготовленого у формі тонкостінного пружного стакана з зубчастим вінцем, жорсткого зубчастого колеса, двох валів і корпуса, яка відрізняється тим, що один вал прикріплений до дна стакана гнучкого колеса, другий вал прикріплений до жорсткого зубчастого колеса, а з корпусом шарнірно з’єднані котки, деформуючі зубчастий вінець гнучкого колеса і здійснюючі його зачеплення з жорстким...

Номер патенту: 23905

Опубліковано: 31.08.1998

Автор: Лисенко Леонід Власович

МПК: F16H 1/10

Мітки: пас, зубчастій

Текст:

...- М.: Машиностроение, 1974, рис. 188, 189, с 379]. Основний недолік зубчастого ланцюга - складність конструкції, велика вартість, змінність передаточного відношення, Із-за чого виникають динамічні навантаження. В основу винаходу "Зубчастий пас" поставлено задачу спрощення конструкції І збільшення довговічності паса шляхом того, що несучий елемент паса виконаний в вигляді жорсткого стального кільця з зформованими в ньому внутрішніми зубами, що...

Номер патенту: 8058

Опубліковано: 26.12.1995

Автори: Коряков-Савойський Борис Анатолійович, Алексахін Ігор Васильович

МПК: F16H 1/10

Мітки: зубчаста, багатопарного, дрібномодульна, передача, внутрішнього, зачеплення

Формула / Реферат:

Зубчатая мелкомодульная передача внутреннего многопарного зацепления, содержащая внутреннее и жесткое внешнее зубчатое колеса с малой разностью чисел зубьев, оси которых парал­лельны друг другу, а ось внутреннего зубчатого колеса смещена в плоскости зацепления относи­тельно своего номинального положения на величи­ну, определяемую из выражения:где A1 - величина расчетного межосевого расстоя­ния;К - коэффициент смещения оси...

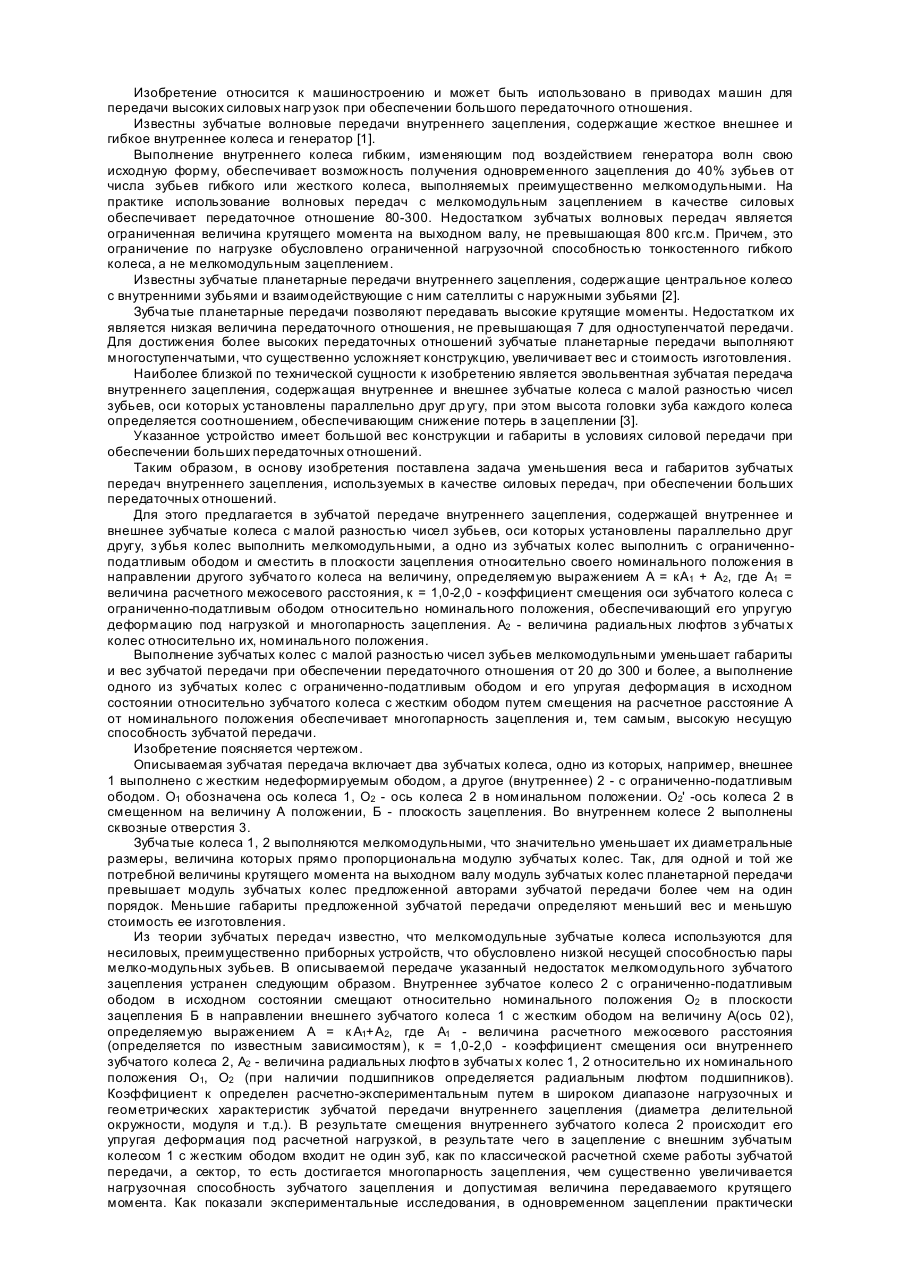

Номер патенту: 7

Опубліковано: 30.04.1993

Автори: Алексахін Ігор Васильович, Власов Іван Петрович, Коряков-Савойський Борис Анатолійович

МПК: F16H 1/10

Мітки: зубчаста, зачіплювання, передача, внутрішнього

Формула / Реферат:

Зубчатая передача внутреннего зацепления. содержащая внутреннее и внешнее зубчатые колеса с малой разностью чисел зубьев, оси которых установлены параллельно друг другу, отличающаяся тем, что зубья колес выполнены мелкомодульными, а одно из зубчатых колес выполнено с ограниченно-податливым ободом и смещено в плоскости зацепления относительно своего номинального положения в направлении другого зубчатого колеса на величину, определяемую...
