Кнопка для з’єднання двох деталей
Формула / Реферат
1. Кнопка для соединения двух деталей, состоящая из двух входящих одна в другую частей и имеющих поверхность контакта конусообразной формы, отличающаяся тем, что, с целью повышения удобства в пользовании, наружная часть кнопки имеет на свободном конце отверстие для обеспечения возможности приложения осевого усилия к внутренней части.
2. Кнопка по п.1, отличающаяся тем, что отверстие наружной части закрыто колпачком из эластичного материала.
3. Кнопка по п.1, отличающаяся тем, что наружная часть имеет ограничительную перегородку с отверстием и шарик, расположенный между отверстиями наружной части кнопки и перегородки, при этом диаметры обоих отверстий меньше диаметра шарика.
Текст

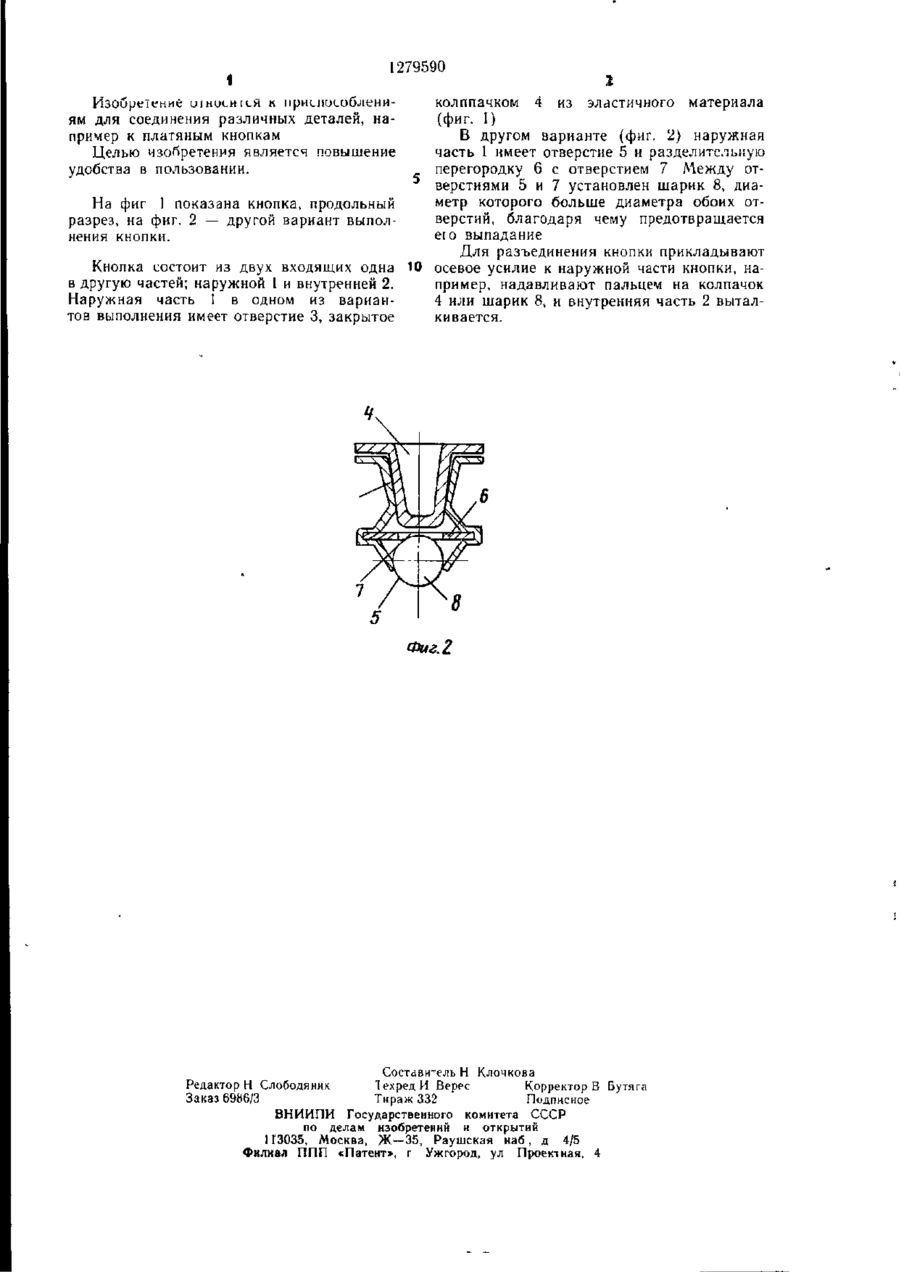

1 КНОПКА ДЛЯ СОЕДИНЕНИЯ ДВУХ ДЕТАЛЕЙ, состоящая из двух входя щих одна в др>г>ю частей и имеющих по верхность контакта конусообразной формы, отличающаяся тем, что, с целью повышения удобства в пользовании, наружная часть кнопки имеет на свободном конце отверстие для обеспечения возможности приложения осевого усилия к внутренней части 2 Кнопка по п 1, отличающаяся тем, что отверстие наружной части закрыто колпачком из эластичного материала 3 Кнопка по п 1, отличающаяся тем, что наружная часть имеет ограничительную перегородку с отверстием и шарик, распо ложенный между отверстиями наружной части кнопки и перегородки, при этом диаметры обоих отверстий меньше диаметра шарика ьо СО СО Фиг. І 1 1279590 колппачком 4 из эластичного материала (фиг. 1) В другом варианте (фиг. 2) наружная часть 1 имеет отверстие 5 и разделительную перегородку 6 с отверстием 7 Между отверстиями 5 и 7 установлен шарик 8, диаметр которого больше диаметра обоих отНа фиг 1 показана кнопка, продольный верстий, благодаря чему предотвращается разрез, на фиг. 2 — другой вариант выполею выпадание нения кнопки. Для разъединения кнопки прикладывают Кнопка состоит из двух входящих одна 10 осевое усилие к наружной части кнопки, нав другую частей; наружной 1 и внутренней 2. пример, надавливают пальцем на колпачок Наружная часть 1 в одном из вариан4 или шарик 8, и внутренняя часть 2 выталтов выполнения имеет отверстие 3, закрытое кивается. иіносиїея к ям для соединения различных деталей, например к платяным кнопкам Целью изобретения является повышение удобства в пользовании. 8 Фиг. 2 Составитель Н Крючкова РедакторН Слободяник Техред И Веррс Корректор В Бутяга Заказ 6986/3 Тираж 332 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1Г3035, Москва, Ж — 3 5 , Раушская наб, д 4/5 Филиал ППП «Патент>, г Ужгород, ул Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюFastener for connection of two parts
Автори англійськоюKhvatskyi Isak Yosypovych
Назва патенту російськоюКнопка для соединения двух деталей
Автори російськоюХвацкий Исак Иосифович
МПК / Мітки
МПК: A44B 17/00
Мітки: з'єднання, деталей, кнопка, двох
