Пристрій швидкого монтажу вентиляційних трубопроводів
Номер патенту: 13653
Опубліковано: 17.04.2006
Автори: Голишев Олександр Маркович, Герасимчук Олександр Володимирович
Формула / Реферат
Пристрій швидкого монтажу вентиляційних трубопроводів, що містить муфту, який відрізняється тим, що муфта виконана у вигляді порожнистого циліндра з пружно-податливого матеріалу, на внутрішній поверхні якого виконано ущільнення в вигляді герметизувальних ножів, при цьому муфта з зовнішньої сторони оснащена монтажними кільцями.
Текст

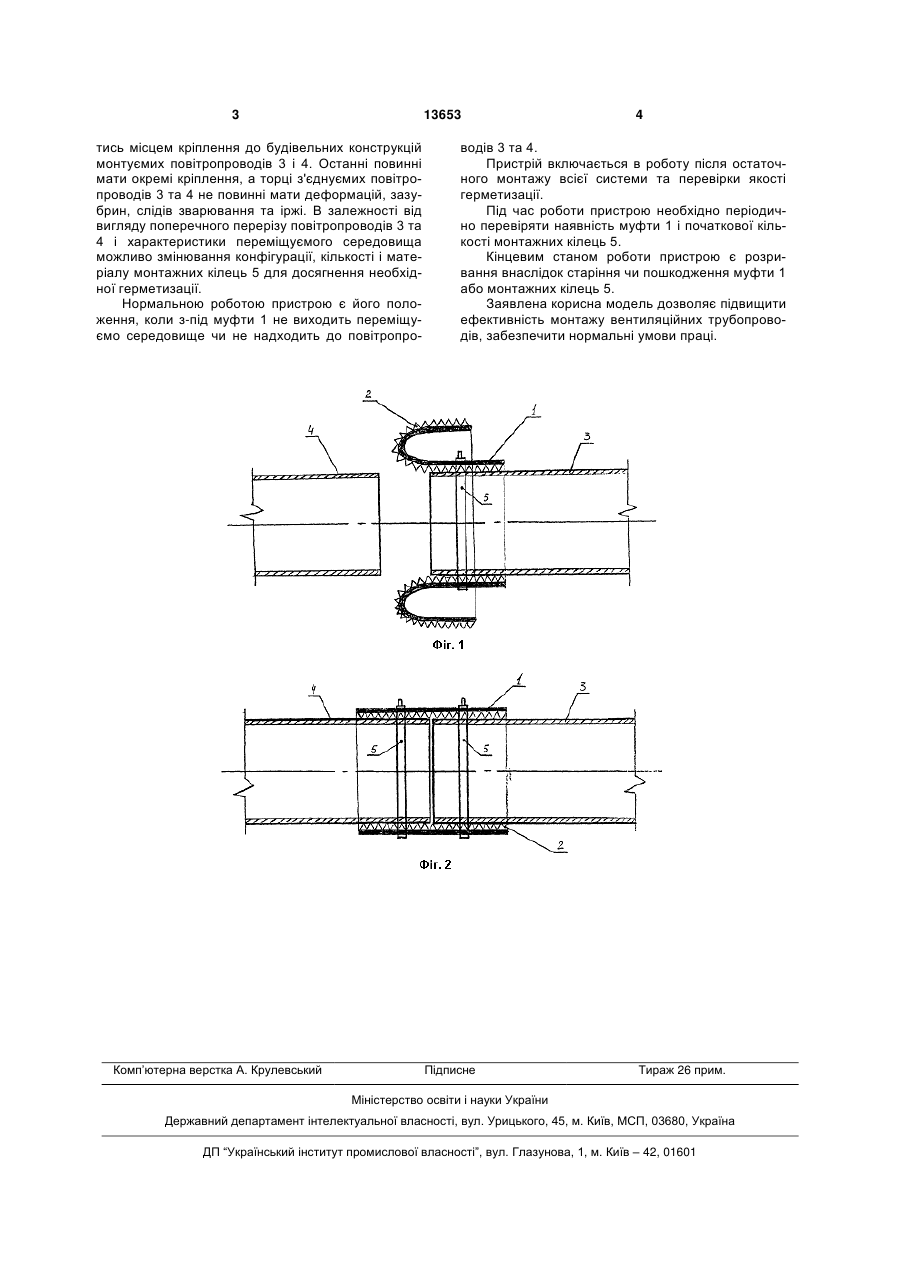

Пристрій швидкого монтажу вентиляційних 3 13653 тись місцем кріплення до будівельних конструкцій монтуємих повітропроводів 3 і 4. Останні повинні мати окремі кріплення, а торці з'єднуємих повітропроводів 3 та 4 не повинні мати деформацій, зазубрин, слідів зварювання та іржі. В залежності від вигляду поперечного перерізу повітропроводів 3 та 4 і характеристики переміщуємого середовища можливо змінювання конфігурації, кількості і матеріалу монтажних кілець 5 для досягнення необхідної герметизації. Нормальною роботою пристрою є його положення, коли з-під муфти 1 не виходить переміщуємо середовище чи не надходить до повітропро Комп’ютерна верстка А. Крулевський 4 водів 3 та 4. Пристрій включається в роботу після остаточного монтажу всієї системи та перевірки якості герметизації. Під час роботи пристрою необхідно періодично перевіряти наявність муфти 1 і початкової кількості монтажних кілець 5. Кінцевим станом роботи пристрою є розривання внаслідок старіння чи пошкодження муфти 1 або монтажних кілець 5. Заявлена корисна модель дозволяє підвищити ефективність монтажу вентиляційних трубопроводів, забезпечити нормальні умови праці. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for quick mounting of ventilation pipelines
Автори англійськоюHerasymchuk Oleksandr Volodymyrovych, Holyshev Oleksandr Markovych
Назва патенту російськоюУстройство быстрого монтажа вентиляционных трубопроводов
Автори російськоюГерасимчук Александр Владимирович, Голышев Александр Маркович
МПК / Мітки
МПК: F24F 7/04, E21F 1/00, F24F 13/02
Мітки: пристрій, вентиляційних, монтажу, трубопроводів, швидкого
