З’єднання деталей з валом
Номер патенту: 13732
Опубліковано: 17.04.2006
Автори: Хомяк Олег Миколайович, Піпа Борис Федорович, Марченко Анатолій Іванович
Формула / Реферат
З'єднання деталей з валом, що містить вал з робочою поверхнею, деталь, встановлену на його робочій поверхні, та засіб для фіксації деталі на валу, яке відрізняється тим, що деталь на своїх кінцях виконана у вигляді цангової втулки, а засіб для фіксації деталі на валу виконаний у вигляді цангового затискача, що містить дві гайки, нагвинчені на цанговій втулці по різні її боки.
Текст

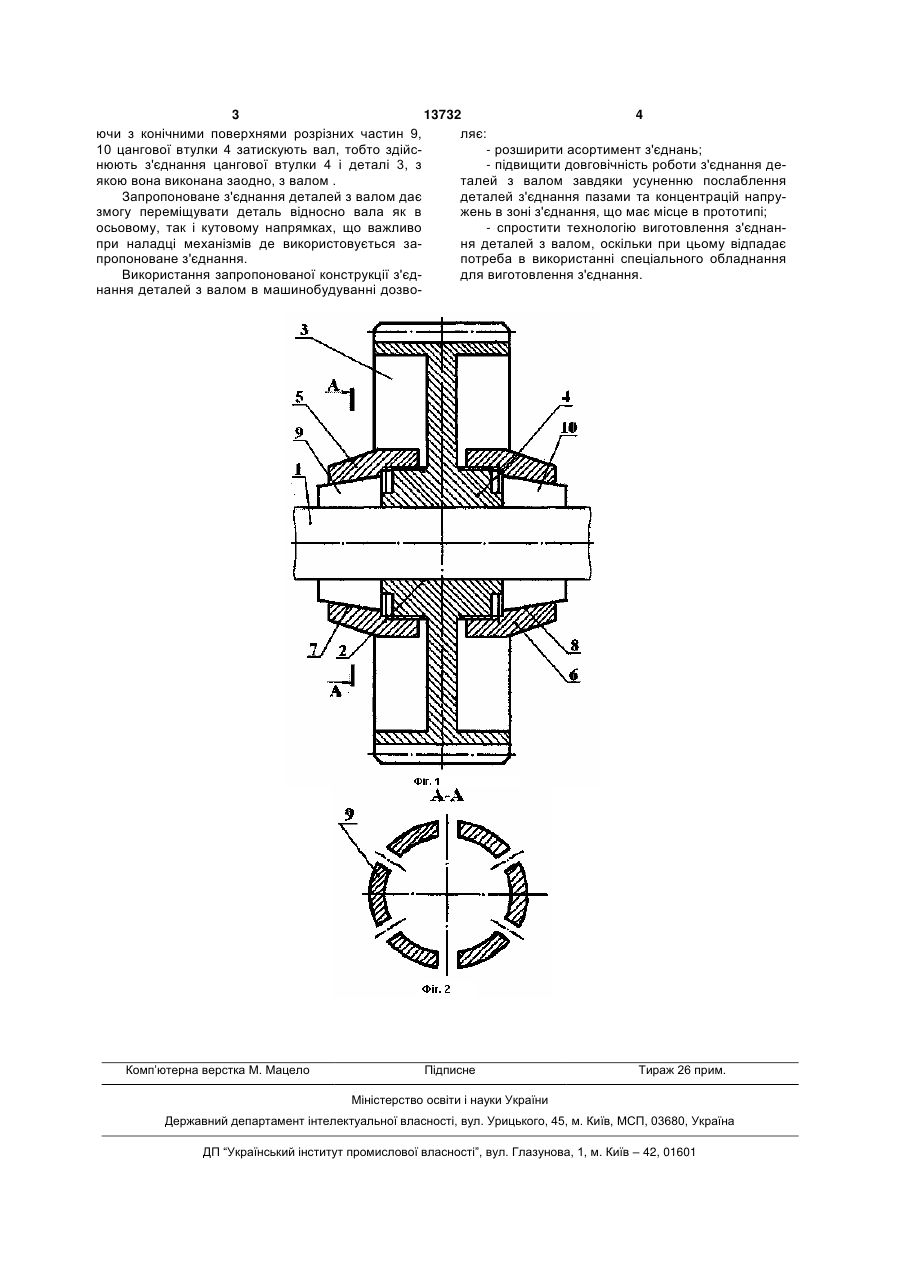

З'єднання деталей з валом, що містить вал з робочою поверхнею, деталь, встановлену на його робочій поверхні, та засіб для фіксації деталі на валу, яке відрізняється тим, що деталь на своїх кінцях виконана у вигляді цангової втулки, а засіб для фіксації деталі на валу виконаний у вигляді цангового затискача, що містить дві гайки, нагвинчені на цанговій втулці по різні її боки. (19) (21) u200509848 (22) 19.10.2005 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Піпа Борис Федорович, Хомяк Олег Миколайович, Марченко Анатолій Іванович (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 13732 4 ючи з конічними поверхнями розрізних частин 9, ляє: 10 цангової втулки 4 затискують вал, тобто здійс- розширити асортимент з'єднань; нюють з'єднання цангової втулки 4 і деталі 3, з - підвищити довговічність роботи з'єднання деякою вона виконана заодно, з валом . талей з валом завдяки усуненню послаблення Запропоноване з'єднання деталей з валом дає деталей з'єднання пазами та концентрацій напрузмогу переміщувати деталь відносно вала як в жень в зоні з'єднання, що має місце в прототипі; осьовому, так і кутовому напрямках, що важливо - спростити технологію виготовлення з'єднанпри наладці механізмів де використовується заня деталей з валом, оскільки при цьому відпадає пропоноване з'єднання. потреба в використанні спеціального обладнання Використання запропонованої конструкції з'єддля виготовлення з'єднання. нання деталей з валом в машинобудуванні дозво Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюConnection of parts with shaft
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюСоединение деталей с валом
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16B 21/00
Мітки: деталей, з'єднання, валом
Код посилання
