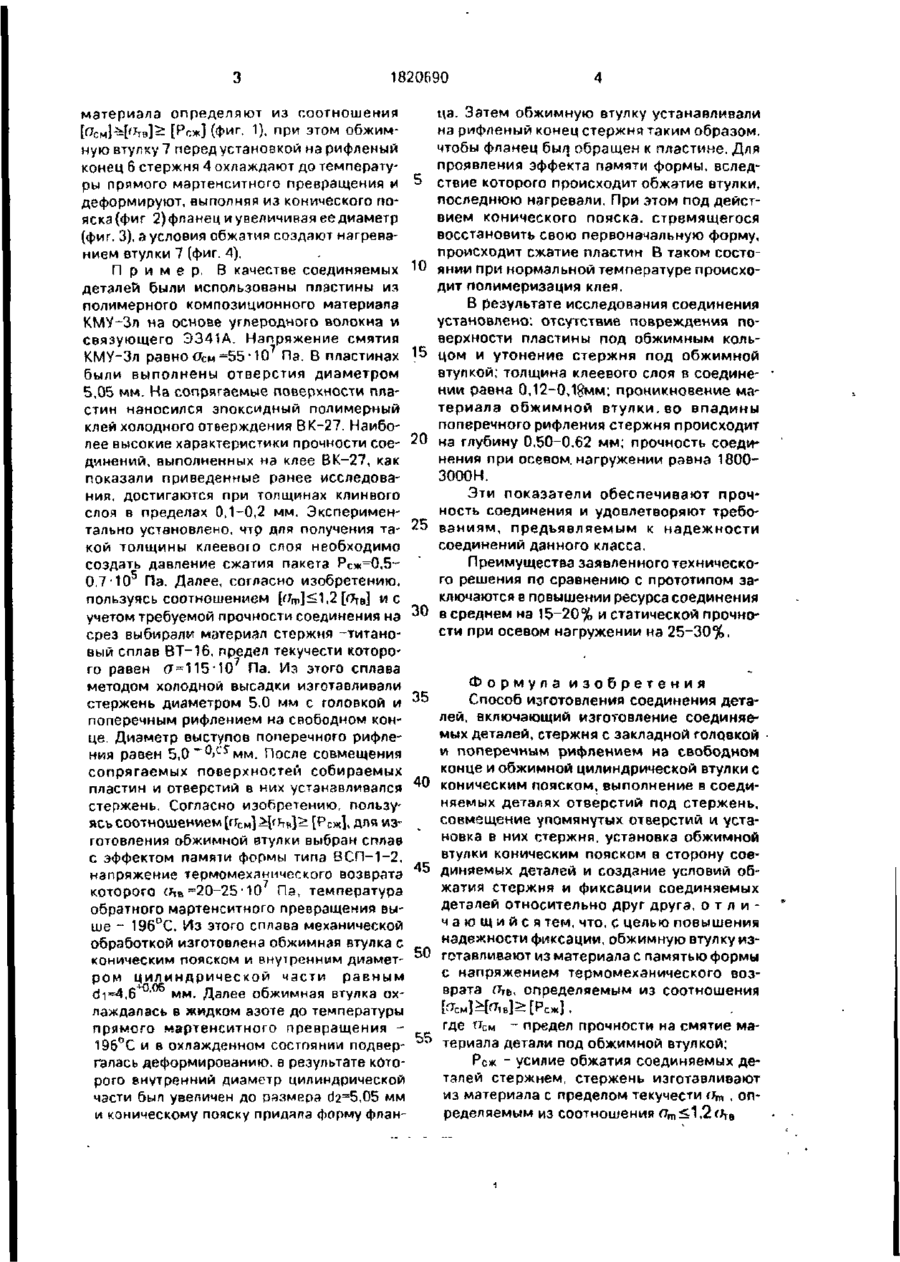

Способ изготовления соединения деталей, включающий изготовление соединяемых деталей, стержня с закладной головкой и поперечным рифлением на свободном конце и обжимной цилиндрической втулки с коническим пояском, выполнение в соединяемых деталях отверстий под стержень, совмещение упомянутых отверстий и установку в них стержня, установку обжимной втулки коническим пояском в сторону соединяемых деталей и создание условий обжатия стержня и фиксации соединяемых деталей относительно друг друга, отличающийся тем, что, с целью повышения надежности фиксации, обжимную втулку изготавливают из материала с памятью формы с напряжением термомеханического возврата sтв, определяемым из соотношения
где sсм - предел прочности на смятие материала детали под обжимной втулкой;
Рсж - усилие обжатия соединяемых деталей стержнем, стержень изготавливают из материала с пределом текучести sm, определяемым из соотношения sm £ 1,2sтв, перед совмещением отверстий соединяемых деталей на их сопрягаемые поверхности наносят клей, а перед установкой обжимной втулки на стержень деталь охлаждают до температуры прямого мартенситного превращения и деформируют, выполняя из конического пояска фланец и увеличивая ее диаметр, а условия обжатия создают нагреванием втулки.
Текст

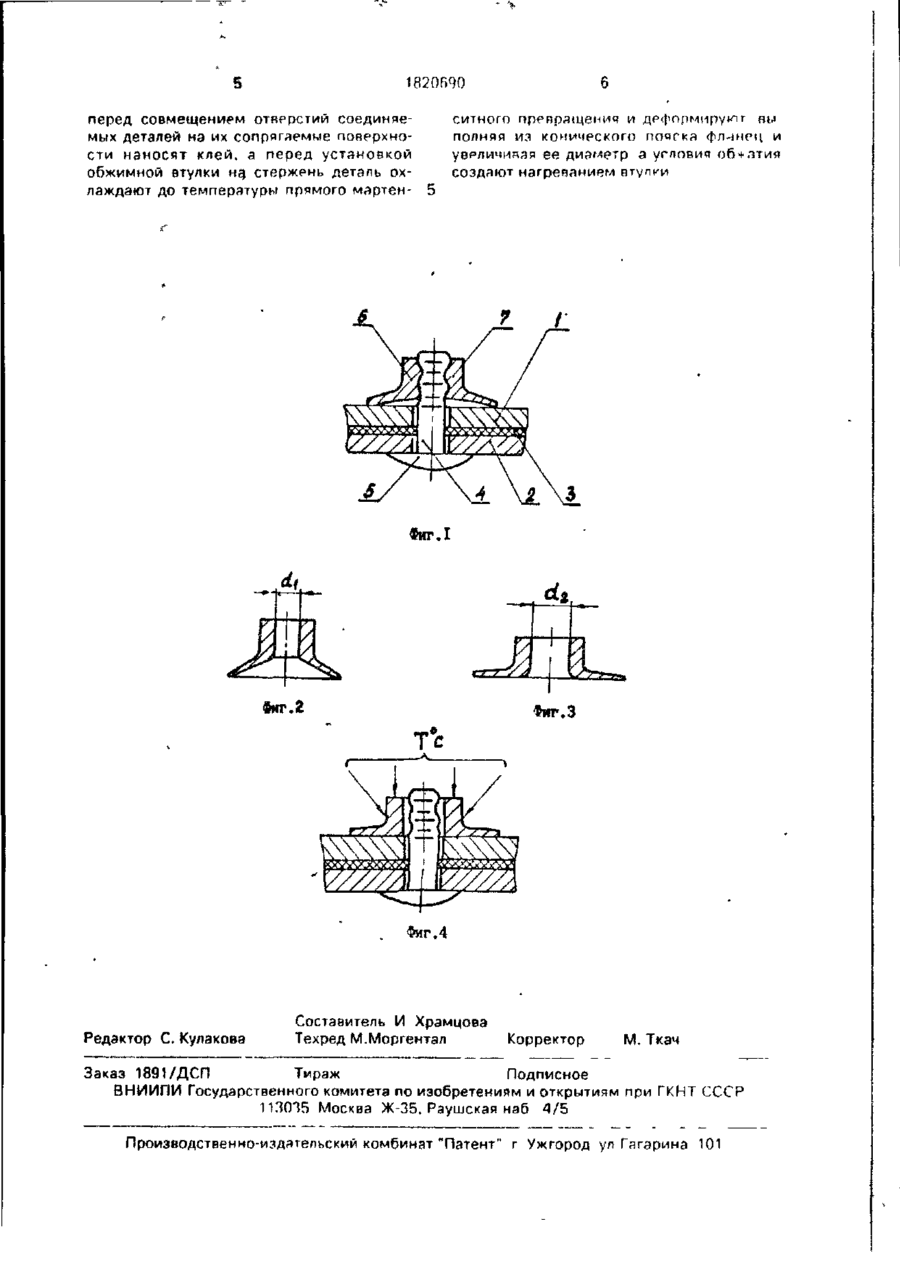

Использование: ДЛИ сборки крупногабаритных агрегатов из полимерных композиционных материалов. Сущность изобретения: в способе изготовления Соединения деталей, включающем изготовление соединяемых деталей, стержня с закладной головкой и поперечным рифлением на свободном конце и обжимной цилиндрической втулки с коническим пояском, выполненные в соединяемых деталях отверстий под стержень, совмещение упомянут-ых отверстий и установку в них стержня, установку отжимной втулки коническим пояском в сторону Изобретение относится к технологии сборки деталей. Техпроцессы на основе изобретения предназначены, преимущественно, для сборки выс.пконагруженных агрегатов, работающих в условиях переменных нагрузок. Целью изобретения является повышение надежности фиксации деталей. На фиг. 1 представлено соединение деталей; на фиг. 2 - обжимная втулка в исходном состоянии; на фиг. 3. 4 - обжимная втулка после деформирования в охлажденном до температуры прямого мартенситного превращения состояния. , 21-93 соединяемых деталей и создание условий обжатия стержня и фиксации соединяемых деталей относительно друг друга, обжимную втулку изготавливают из материала с памятью формы с напряжением термомеханического возврата {Отв), определяемым из соотношения [(Т с „](Р с ж ] где а с м предел прочности на смятие материала детали под обжимной втулкой: РСж - усилие обжатия соединяемых деталей стержнем, стержень изготавливают из материала с пределом текучести f j m . определяемым из соотношения (7т < 1,2 ґТгв, перед совмещением отверстий соединяемых деталей на их сопрягаемые поверхности наносят клей, а перед установкой обжимной втулки на стержень деталь охлаждают до температуры прямого мартенситного превращения и деформируют, выполняя из конического пояска фланец и увеличивая ее диаметр, а условия обжатия создают нагреванием втулки. 4 ил. Способ выполнения соединения деталей осуществляют следующим образом. В собираемых деталях 1 и 2 образовывают отверстия, на сопрягаемые поверхности деталей 1 и 2 наносят клей 3, совмещают сопрягаемые поверхности и отверстия, устанавливают в них стержень 4, изготовленный из материала с пределом текучести [("^определяемым из соотношения (т1^
