Пристрій для відокремлення твердих часток від рідини

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 1384

Опубліковано: 25.03.1994

Автори: Адігамов Ягфар Махмутович, Бородавко Федір Федорович, Куц Василь Сидорович, Сазонов Юрій Олексійович, Єлисеєв Олександр Кузьмич, Слюсар Анатолій Омелянович

Завантажити PDF файл.

Формула / Реферат

1. Устройство для отделения твердих частиц от жидкости, включающее корпус, пульпоподводящую трубу с пульпоприемником, расположенным в нижней части корпуса и выполненным в виде поверхности тела вращения с вертикальной осью, ламинаризатор потока в виде пакетов наклонных параллельных пластин, сливной желоб с отводным патрубком и средство для удаления осадка, отличающееся тем, что с целью повышения эффективности осветления, пульпоприемник снабжен крышкой и закручивателем потока, выполненным с рабочими элементами в виде сопел или лопаток, прикрепленных к нижнему концу пульподводящей трубы и направленных к внутренней поверхности пульпоприемника.

2. Устройство по п.1, отличающееся тем, что, с целью возможности регулирования высоты зоны осаждения, пульпоприемник установлен с возможностью вертикального перемещения относительно пульпоподводящей трубы.

3. Устройство по п. 1, отличающееся тем, что пульпоприемник выполнен в виде обратного усеченного конуса.

4. Устройство по п. 1, отличающееся тем, что пульпоприемник выполнен в виде усеченного конуса.

5. Устройство по п. 1, отличающееся тем, что пульпоприемник выполнен в виде цилиндра.

Текст

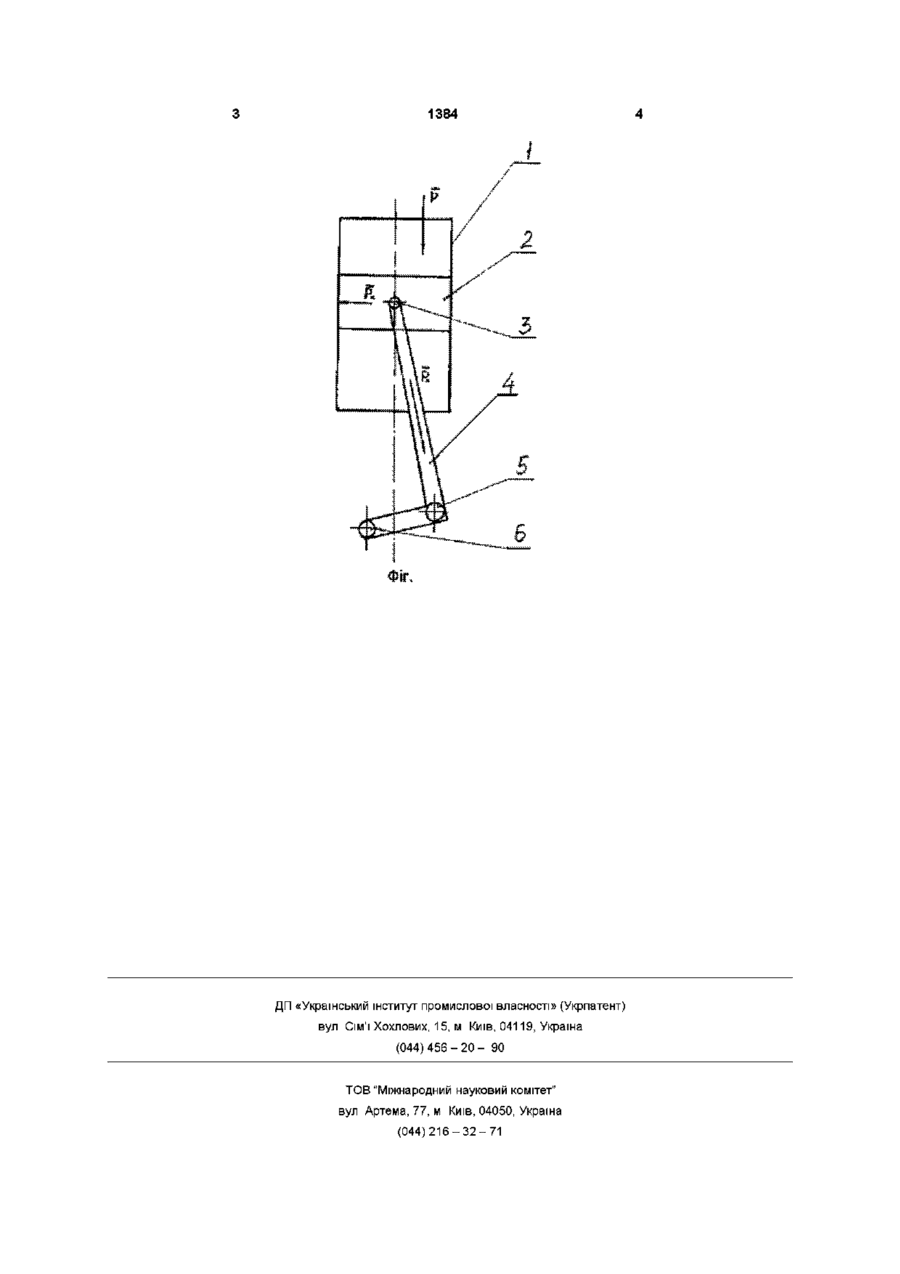

Двигун внутрішнього згоряння, який містить корпус з принаймні одним циліндром, поршень, розміщений в циліндрі, і установлений в корпусі колінчастий вал, з'єднаний з поршнем шатуном, який відрізняється тим, що вісь колінчастого вала зміщена відносно осі циліндра Корисна модель відноситься до двигунобудування, зокрема, - до двигунів внутрішнього згоряння (ДВЗ) Відомий ДВЗ (див Дизель СМД-18Н Інструкція з експлуатації/ Під редакцією А М Віденко Завод "Серп і молот"), який містить блок циліндрів, поршні, розміщені в циліндрах, шатуни і колінвал Ці ознаки є спільними з ознаками корисної моделі ВІСІ циліндрів і колінвала знаходяться в одній площині, що є недоліком двигуна, оскільки при робочому ході поршень діє на стінку циліндра зі значною силою, яка залежить від кута між осями циліндра і шатуна Сила тертя, що виникає при цьому, призводить до зниження крутного моменту і ККД двигуна Задача корисної моделі - в ДВЗ шляхом зміни відносного положення циліндра і колінвала зменшити втрати натертя Задача вирішується тим, що у ДВЗ, який містить корпус з принаймні одним циліндром, поршень, розміщений в циліндрі, і установлений в корпусі колінчастий вал, з єднаний з поршнем шатуном, вісь колінчастого вала зміщена відносно осі циліндра Зміщення осі колінвала відносно осі циліндра зменшує кут між осями циліндра і шатуна і, ВІДПОВІДНО, складову Рц сили Р тиску газів на днище поршня, яка діє на стінку циліндра і збільшує складову Рк, що діє уздовж шатуна на шатунну шийку На кресленні зображена схема двигуна за корисною моделлю Двигун містить циліндр 1, розташований в ньому поршень 2, який пальцем 3 і шатуном 4 з'єднаний з шатунною шийкою 5 колінвала 6 Вісь циліндра зміщена в бік обертання колінвала на 20 - 25% діаметра поршня При роботі двигуна гази тиснуть на днище поршня з силою Р, яка має складові Рц і Рк Перша з них діє на стінку циліндра, друга - на шатунну шийку колінвала, В заявлюваному двигуні сила Рц зменшена на 15%, а Рк, яка створює крутний момент, збільшена на 10% (21)2001031513 00 со 1384 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Назва патенту англійською

Device for separation of solid particles from the liquid

Автори англійською

Adyhamov Yahfar Makhmutovych, Borodavko Fedir Fedorovych, Elyseev Olekdandr Kuzmych, Kuts Vasyl Sydorovych, Sazonov Yurii Oleksiiovych, Sliusar Anatolii Omelianovych

Назва патенту російською

Устройство для отделения твердых частиц от жидкости

Автори російською

Адигамов Ягфар Махмутович, Бородавко Федор Федорович, Єлисеєв Олександр Кузьмич, Куц Василий Сидорович, Сазонов Юрий Алексеевич, Слюсар Анатолий Емельянович

МПК / Мітки

Автор: Барик Ярослав Сільвестрович

МПК: B62K 21/00

Мітки: пристрій, рульовий, велосипеда

Формула / Реферат:

(57) 1. Рулевое устройство велосипеда, содержащее зажим, взаимодействующий с рулевой трубой, вынос руля, стержень руля и стяжной болт с рукояткой, связанный с зажимом и узлом фиксации стержня руля в вилке велосипеда, отличающееся тем, что, с целью повышения удобства велосипеда в эксплуатации, вынос выполнен в виде стержня, жестко закрепленного в средней части рулевой трубы в плоскости, перпендикулярной к линии, соединяющей рукоятки рулевой...

Попередній патент: Сепаратор

Наступний патент: Спосіб прокатки кутових профілів

Випадковий патент: Загортач зернової сівалки
