Розпилювач

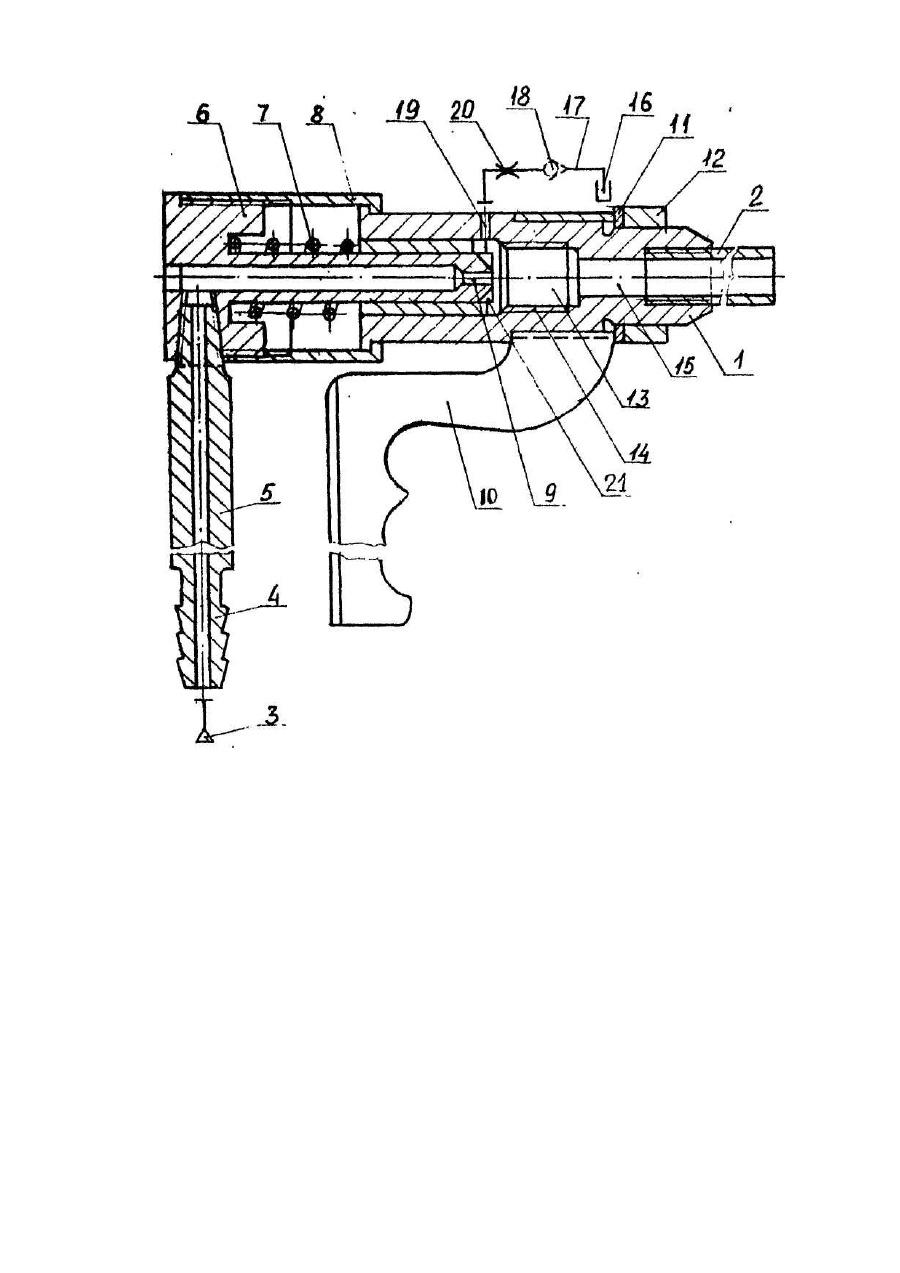

Изобретение относится к вспомогательному оборудованию различных производств и может быть использовано для подачи жидких технологических смазок в полость штампов или других жидкостей в распыленном состоянии на различные поверхности. Известно устройство для подачи смазки, содержащее корпус с полостью и камерой распыления, гильзу с донной частью, установленную в полости корпуса и выполненную с отверстием в донной части, соосным камере распыления, и штуцер для подвода жидкости в камеру распыления из емкости, смонтированный в корпусе, при этом полость гильзы связана с источником подачи сжатого воздуха, а корпус и гильза установлены с возможностью взаимного смещения в полости, перпендикулярной осям сопла и отверстия. Технической проблемой являются сравнительно большие габаритные размеры и сложность конструкции устройства, обусловленные необходимостью взаимного смещения корпуса и гильзы в плоскости перпендикулярной их осям, т.е., например, эксцентричным расположением сопла и камеры распыления относительно общей оси устройства. В основу изобретения поставлена задача усовершенствовать распылитель, в котором изменение взаимного расположения элементов позволит изменить вид перемещения элементов с вращательного на возвратно-поступательное, и за счет этого упростить конструкцию и обеспечить более высокую надежность работы. Для решения поставленной задачи в распылителе, содержащем корпус с полостью и камерой распыления, гильзу с донной частью, установленную в полости корпуса и выполненную с отверстием в донной части, соосным камере распыления, и штуцер для подвода жидкости в камеру распыления из емкости, смонтированной в корпусе, при этом полость гильзы связана с источником подачи сжатого воздуха, корпус и гильза установлены с возможностью взаимного смещения вдоль оси сопла и отверстия. Такая конструкция распылителя позволяет уменьшить габариты за счет исключения эксцентричного относительно общей оси устройства расположения камеры распыления и отверстия в донной части гильзы и упростить конструкцию распылителя за счет изменения вращательного движения гильзы в плоскости, перпендикулярной ее оси, на возвратно-поступательное вдоль оси. Конструкция распылителя поясняется чертежом, где изображен общий вид распылителя, разрез по оси. Распылитель содержит корпус 1, выходной патрубок 2, воздухопровод 3, по которому подается сжатый воздух, штуцер 4 и опору 5, соединенную с гильзой 6, подпружиненную упругим элементом 7 и удерживаемую обоймой 8. Гильза 6 выполнена с отверстием 9 и установлена с возможностью перемещения вдоль оси корпуса 1. Рукоятка 10 через шайбу 11 скреплена гайкой 12 с корпусом 1, в котором выполнена полость 13 с макрошероховатой поверхностью. Полость 13, переходящая в камеру распыления 15, сообщена с открытым баком 16, содержащим жидкий компонент, при помощи рукава 17, обратного клапана 18 (при необходимости) и отверстия всоса 19, выполненного в корпусе 1. На рукаве 17 установлен жиклер 20. С внешней стороны торца отверстия 9 выполнены наклонные пазы 21. Распылитель работает следующим образом. В исходном положении поток сжатого воздуха через штуцер 4 и опору 5, попадая в гильзу 6, выходит из нее через отверстие 9 и, расширяясь в полости 13, тормозится о макрошероховатую поверхность 14 и торцевую поверхность полости 13, что обуславливает давление воздуха в полости 13 выше атмосферного. При этом камера распыления 15, выходной патрубок 2 и рукав 17 продуваются воздухом. Происходит также барботаж жидкого компонента в баке 16. При необходимости исключить барботаж жидкого компонента в баке 16 на рукаве 17 устанавливают обратный клапан 18 (обозначен на фиг. 1 пунктиром) или перекрывают отверстие всаса 19 в корпусе другим известным способом. Для подачи распыленной жидкости кистью руки сжимают опору 5 и рукоятку 10, при этом торец гильзы 6 с отверстием 9 упрется в торец камеры 15 (пунктир на фиг. 1), и поток воздуха из отверстия 9, попадая в камеру распыления 15, создает разрежение в зоне отверстия 19. Поэтому из бака 16 по рукаву 17, через жиклер 20, засасывается жидкость и, поступая через пазы 21 в камеру 15, распыляется, и по патрубку 2 выдувается на поверхность. Для прекращения подачи распыленной жидкости отпускают рукоятку 10, и под действием упругого элемента 7 гильза 6 возвращается в исходное положение. Жиклером 20 и длительностью прижатия гильзы 6 к камере распыления 15 регулируют тонину распыления жидкости и количество распыленной жидкости соответственно. Затем рабочий цикл повторяется. Таким образом, выполнение распылителя с подвижной вдоль оси корпуса гильзой позволяет упростить конструкцию и уменьшить габариты распылителя, что создает положительный эффект.
