Розпилювач рідини зовнішнього змішування

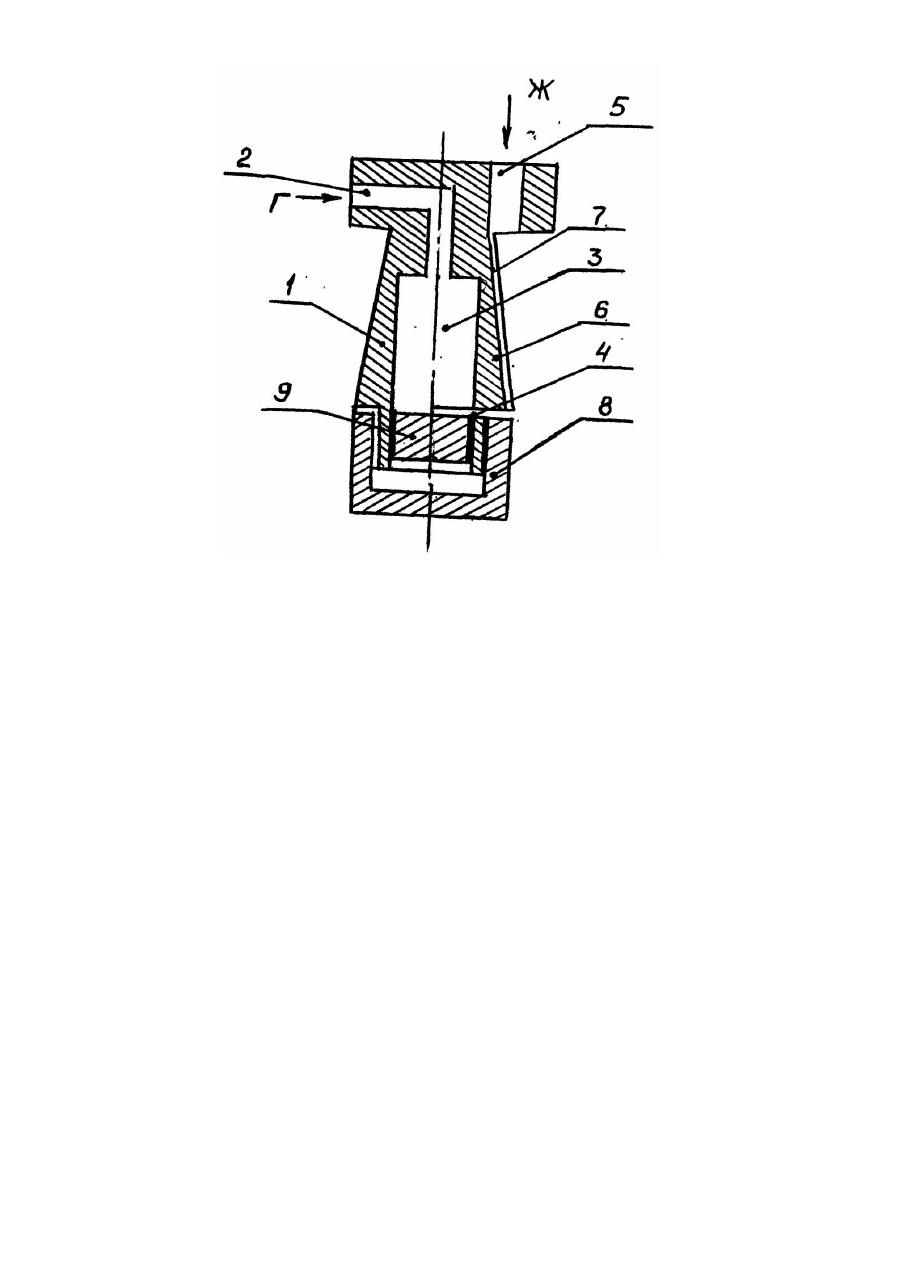

Изобретение относится к технике распыления жидкости сжатым воздухом и может быть использовано при производстве пневматических распылителей жидкости. Известен распылитель жидкости путем внешнего ее смешения с воздушным потоком, содержащий корпус с поверхностью для перемещения жидкости и выполненным в корпусе отверстием, сообщенным с источником подачи сжатого воздуха [1]. Недостатком известного распылителя являются большие потери жидкости (25-30%) при распылении за счет туманообразования. Кроме того требуется обеспечение высокого давления воздуха и его большого расхода при распылении жидкости. Наиболее близким из известных по технической сущности и достигаемому эффекту является распылитель жидкости внешнего смешения, содержащий корпус с расширяющейся в направлении перемещения жидкости поверхностью с отверстием в виде щели в ее основании, ограниченной по длине с обеих сторон направляющими, и выполненный в корпусе канал, сообщающийся с одной стороны с источником подачи сжатого воздуха, а с др угой через щель - с атмосферой [2]. Недостатком этого распылителя является высокий расход воздуха на распыление и потери жидкости из-за туманообразования. Задачей изобретения является усовершенствование распылителя жидкости внешнего смешения таким образом, чтобы путем регулирования движения потока воздуха снизить туманообразование, что приведет к уменьшению расхода сжатого воздуха и потерь распыляемой жидкости. Поставленная задача решена тем, что распылитель жидкости внешнего смешения, содержащий корпус с расширяющейся в направлении перемещения жидкости поверхностью с отверстием в виде щели в ее основании, ограниченной по длине с обеих сторон направляющими, и выполненный в корпусе канал, сообщающийся с одной стороны с источником подачи сжатого воздуха, а с другой стороны через щель - с атмосферой, согласно изобретению, снабжен установленной в основании канала регулируемой заглушкой и охватывающей торцевую часть корпуса накидной гайкой, при этом канал в нижней части, выполнен диаметром в 1,5-3 раза больше диаметра верхней части, ширина щели, образованной торцом накидной гайки и корпусом, выполнена равной диаметру нижней части канала, площадь щели выбрана меньше в 20-70 раз площади сечения нижней части канала, а верхняя часть заглушки размещена на уровне торца накидной гайки. Изобретение поясняется чертежом, на котором схематически представлен предлагаемый распылитель жидкости. Распылитель содержит корпус 1 с расширяющейся в направлении перемещения жидкости поверхностью 2 с отверстием в виде щели 3 в ее основании. По длине поверхность 2 ограничена с обеих сторон направляющими 4. В корпусе выполнен канал 5, сообщающийся с источником подачи сжатого воздуха, в нижней части канал 5 имеет участок 6 диаметром в 1,5-3 раза больше диаметра верхней части. Распылитель снабжен установленной в основании канала 5 регулируемой заглушкой 7 и охватывающей торцевую часть корпуса 1 накидной гайкой 8. Щель 3 образована торцом накидной гайки 8 и корпусом 1. Ее ширина выполнена равной диаметру нижней части 6 канала 5, а ее площадь выбрана меньше в 20-70 раз площади сечения нижней части 6 канала 5. Верхняя часть заглушки 7 размещена на уровне торца накидной гайки 8. В корпусе 1 выполнен канал 9 для подачи через него на поверхность 2 жидкости. Распылитель работает следующим образом. Сжатый воздух через канал 5 и участок 6 поступает в щель 3 и затем через нее проходит к поверхности 2 корпуса 1. Из канала 9 подают жидкость, которая стекает по поверхности 2 к щели 3 и распыляется сжатым воздухом при его выходе из щели 3 в атмосферу. С помощью накидной гайки 8 можно регулировать высоту щели, что приводит к изменению диаметра и дальнобойности факела. С помощью заглушки 7 регулируется движение сжатого воздуха и его распределение по ширине щели. Расширение в 1,5-3 раза диаметра участка 6 канала 5 в нижней части распылителя при соотношении площади его сечения к площади щели (20-70):1, установка заглушки таким образом, чтобы ее верхняя поверхность была на уровне торца накидной гайки, позволяет достигнуть хорошего распыления жидкости при минимальном давлении воздуха (0,02-0,04 МПа), уменьшения расхода сжатого воздуха. При распылении предложенным распылителем при низком давлении воздуха наблюдается резкое снижение туманообразования, что способствуе т уменьшению потерь распыляемой жидкости и направление ее по прямому назначению.
