Розпилювач рідини

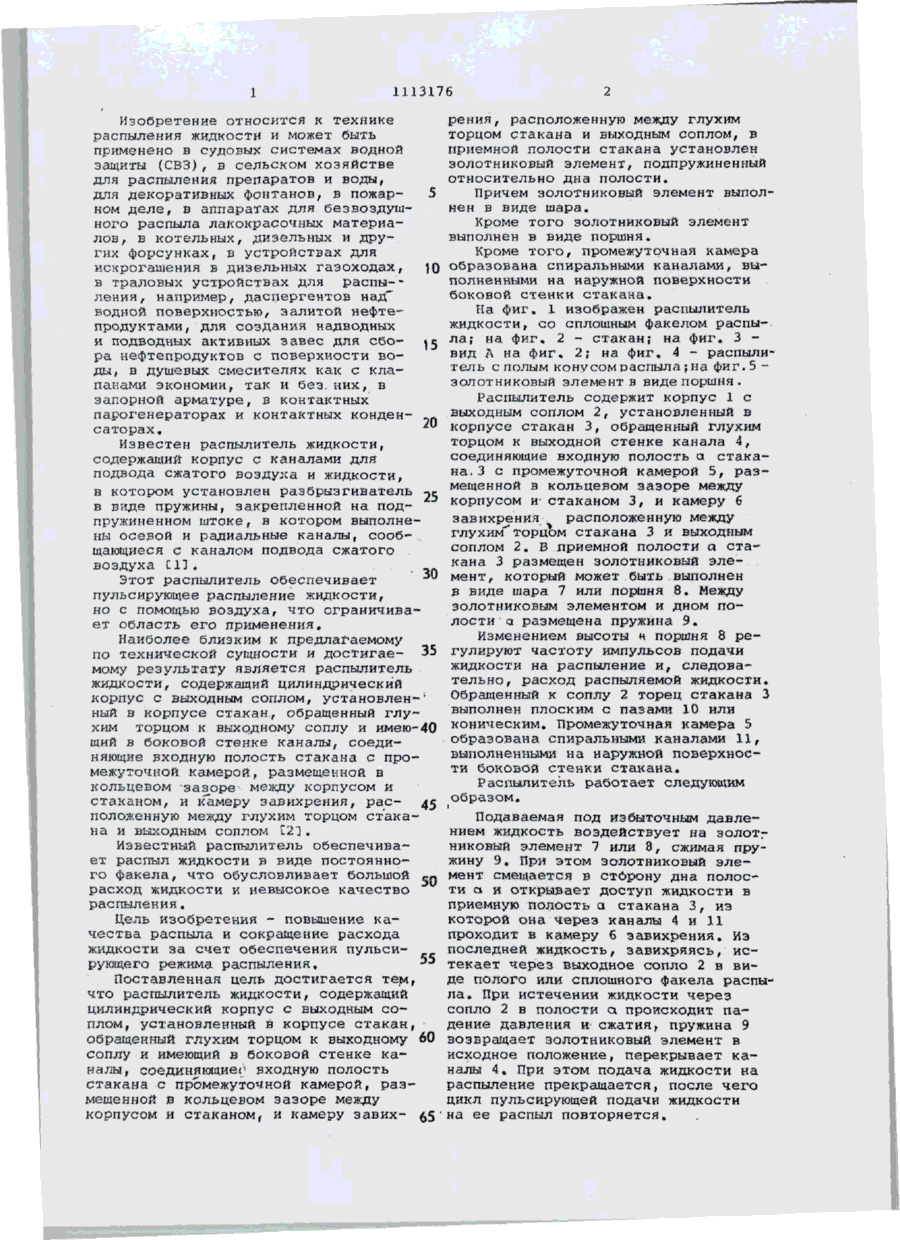

1. РАСПЫЛИТЕЛЬ ЖИДКОСТИ, содержащий цилиндрический корпус с выходным соплом, установленный в корпусе стакан, обращенный глухим торцом к выходному соплу и имеющий в боковой стенке каналы, соединяющие входную полость стакана с промежуточной камерой, размещенной в кольцевом зазоре между корпусом и стаканом,и камеру завихрения, рас положенную между глухим торцом стакана и выходным соплом, о т л и ч а ю щ и и с я тем, что, с целью повышения качества распыления и сокращения расхода жидкости за счет обеспечения пульсирующего режима распыления, в приемной полости стакана установлен золотниковый элемент, подпружиненный относительно дна полости. 2. Распылитель по п.1, о т л и ч а ю щ и й с я тем, что золотниковый элемент выполнен в виде шара» 3. Распылитель по п.1, о т л и ч а ю щ и й с я тем, что золотниковый элемент выполнен в виде поршня. 4. Распылитель п о п . 1 , о т л и ч а ю щ и й с я тем, что промежуточная камера образована спиральными каналами, выполненными на наружной поверхности боковой стенки стакана. (Л со Фиг. І 1113176 Изобретение относится к технике рения, расположенную между глухим распыления жидкости и может быть торцом стакана и выходным соплом, в применено в судовых системах водной приемной полости стакана установлен защиты (СВЗ), в сельском хозяйстве золотниковый элемент, подпружиненный для распыления препаратов и воды, относительно дна полости. для декоративных фонтанов, в пожарПричем золотниковый элемент выполном деле, в аппаратах для безвоздушнен в виде шара. ного распыла лакокрасочных материаКроме того золотниковый элемент лов, в котельных, дизельных и друвыполнен в виде поршня. гих форсунках, в устройствах для Кроме того, промежуточная камера искрогашения Б дизельных газоходах, 10 образована спиральными каналами, выв траловых устройствах для распы-полненными на наружной поверхности ления, например, даспергентов над' боковой стенки стакана. водной поверхностью, залитой нефтеНа фиг. 1 изображен распылитель продуктами, для создания надводных жидкости, со сплошным факелом распыи подводных активных завес для сбона фиг» 2 15 ла; А на фиг, 2; стакан; на фиг. 3 ра нефтепродуктов с поверхности вовид на фиг, 4 - распылиды, в душевых смесителях как с клатель с полым конусом распыла ; на фиг. 5 панами экономии, так и без них, в золотниковый элемент в виде поршня. запорной арматуре, в контактных Распылитель содержит корпус 1 с парогенераторах и контактных конденвыходным соплом 2, установленный в 20 корпусе стакан 3, обращенный глухим саторах. торцом к выходной стенке канала 4, Известен распылитель жидкости, соединяющие входную полость а стакасодержащий корпус с каналами для на. 3 с промежуточной камерой 5, разподвода сжатого воздуха и жидкости, мещенной з кольцевом зазоре между в котором установлен разбрызгиватель в виде пружины, закрепленной на под- 25 корпусом и- стаканом 3, и камеру 6 пружиненном штоке, в котором выполне расположенную между завихрения ны осевой и радиальные каналы, сообглухим торцом стакана 3 и выходным щающиеся с каналом подвода сжатого соплом 2. В приемной полости а ставоздуха £13. кана 3 размещен золотниковый эле30 мент, который может быть выполнен Этот распылитель обеспечивает в виде шара 7 или поршня 8. Между пульсирующее распыление жидкости, золотниковым элементом и дном поно с помощью воздуха, что ограничива лости а размещена пружина 9. ет область его применения. Изменением высоты и поршня 8 реНаиболее близким к предлагаемому по технической сущности и достигае- 35 гулируют частоту импульсов подачи жидкости на распыление и, следовамому результату является распылитель тельно, расход распыляемой жидкости. жидкости, содержащий цилиндрический Обращенный к соплу 2 торец стакана 3 корпус с выходным соплом, установлен выполнен плоским с пазами 10 или ный в корпусе стакан, обращенный глу хим торцом к выходному соплу и имею -40 коническим. Промежуточная камера 5 образована спиральными каналами 11, щий в боковой стенке каналы, соедивыполненными на наружной поверхносняющие входную полость стакана с проти боковой стенки стакана. межуточной камерой, размещенной в Распылитель работает следующим кольцевом зазоре между корпусом и образом. стаканом, и камеру завихрения, расположенную между глухим торцом стака- 45 і Подаваемая под избыточным давлена и выходным соплом Е2]. нием жидкость воздействует на золотг Известный распылитель обеспечиваниковый элемент 7 или 8, сжимая прует распыл жидкости в виде постоянножину 9. При этом золотниковый элего факела, что обусловливает большой расход жидкости и невысокоекачество 50 мент смещается в сторону дна полости а и открывает доступ жидкости в распыления. приемную полость а стакана 3, из Цель изобретения - повышение какоторой она через каналы 4 и 11 чества распыла и сокращение расхода проходит в камеру 6 завихрения. Из жидкости за счет обеспечения пульси55 последней жидкость, завихряясь, исрующего режима распыления. текает через выходное сопло 2 в виПоставленная цель достигается тем, де полого или сплошного факела распычто распылитель жидкости, содержащий ла. При истечении жидкости через цилиндрический корпус с выходным сосопло 2 в полости а происходит паплом, установленный в корпусе стакан, дение давления и сжатия, пружина 9 обращенный глухим торцом к выходному 60 возвращает золотниковый элемент в соплу и имеющий в боковой стенке каисходное положение, перекрывает каналы, соединяющие!1 входную полость налы 4. При этом подача жидкости на стакана с промежуточной камерой, разраспыление прекращается, после чего мещенной в кольцевом зазоре между цикл пульсирующей подачи жидкости корпусом и стаканом, и камеру эавих65 на ее распыл повторяется. 1113176 Предлагаемый распылитель жидкости обеспечивает пульсирующую подачу жидкости к выходному соплу, в ре зультате чего сокращается расход, жидкости и повышается качество распыления . дид* /О Фиг 2 Фиг. 5 Редактор И,Ковальчук Составитель В.Батурова Техред ^К.Кастелевич Корректор В.Синицкая Заказ 6494/9 Тираж 671 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., Д.4/5 Филиал ППП ''Патент'1, г.Ужгород, ул.Проектная,4
