Механізм накатки полотна круглов’язальної машини
Номер патенту: 14081
Опубліковано: 15.05.2006
Автори: Піпа Борис Федорович, Павленко Георгій Іванович, Федоров Юрій Дмитрович
Формула / Реферат
Механізм накатки полотна круглов'язальної машини, що містить накатний валик, розташований в напрямних, та товарний валик, розташований в опорах, причому осі накатного та товарного валиків розташовані паралельно, а самі валики встановлені з можливістю притискання один до одного, який відрізняється тим, що накатний валик обладнаний приводом, виконаним у вигляді мотор-редуктора, і встановлений над товарним валиком.
Текст

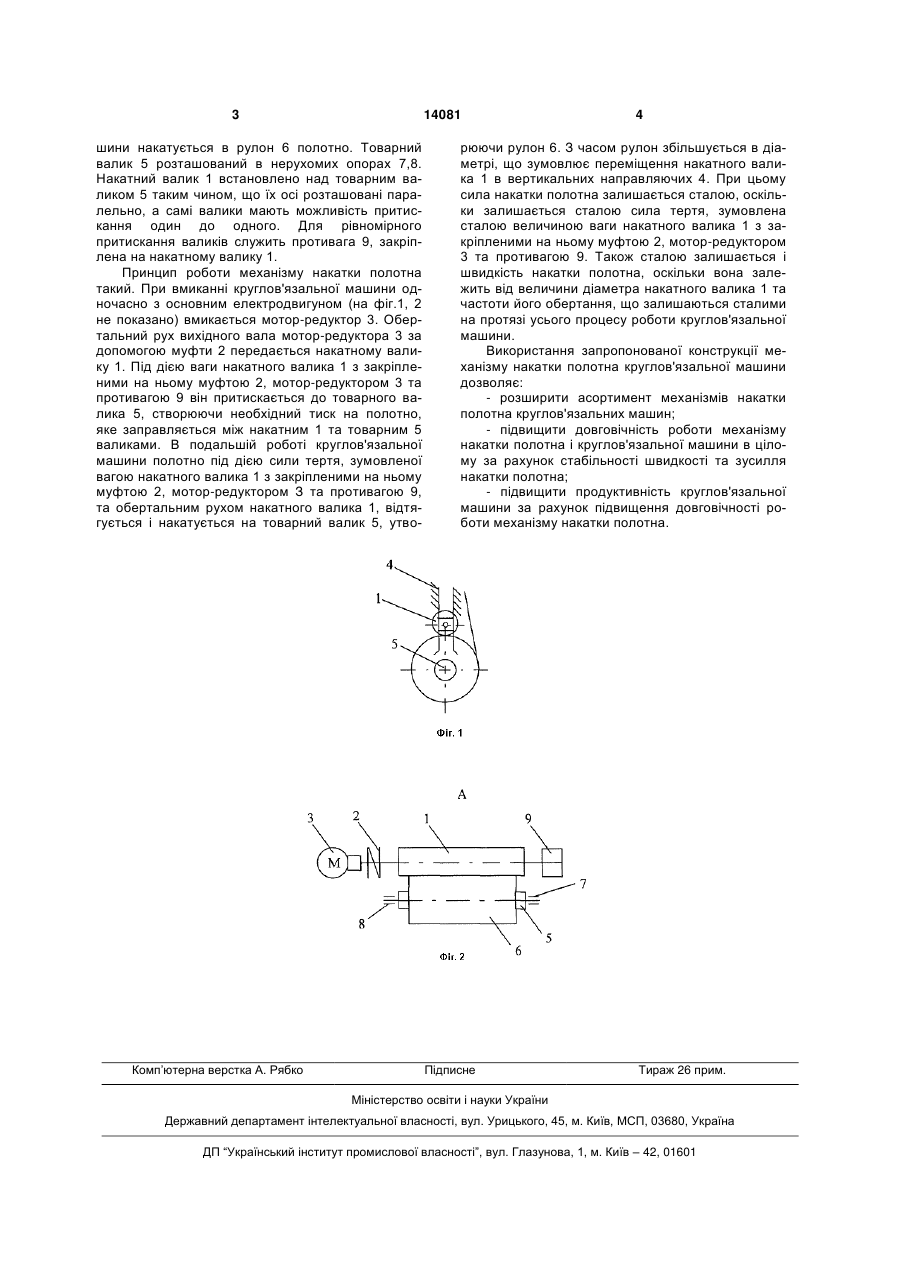

Механізм накатки полотна круглов'язальної машини, що містить накатний валик, розташова 3 14081 шини накатується в рулон 6 полотно. Товарний валик 5 розташований в нерухомих опорах 7,8. Накатний валик 1 встановлено над товарним валиком 5 таким чином, що їх осі розташовані паралельно, а самі валики мають можливість притискання один до одного. Для рівномірного притискання валиків служить противага 9, закріплена на накатному валику 1. Принцип роботи механізму накатки полотна такий. При вмиканні круглов'язальної машини одночасно з основним електродвигуном (на фіг.1, 2 не показано) вмикається мотор-редуктор 3. Обертальний рух вихідного вала мотор-редуктора 3 за допомогою муфти 2 передається накатному валику 1. Під дією ваги накатного валика 1 з закріпленими на ньому муфтою 2, мотор-редуктором 3 та противагою 9 він притискається до товарного валика 5, створюючи необхідний тиск на полотно, яке заправляється між накатним 1 та товарним 5 валиками. В подальшій роботі круглов'язальної машини полотно під дією сили тертя, зумовленої вагою накатного валика 1 з закріпленими на ньому муфтою 2, мотор-редуктором З та противагою 9, та обертальним рухом накатного валика 1, відтягується і накатується на товарний валик 5, утво Комп’ютерна верстка А. Рябко 4 рюючи рулон 6. З часом рулон збільшується в діаметрі, що зумовлює переміщення накатного валика 1 в вертикальних направляючих 4. При цьому сила накатки полотна залишається сталою, оскільки залишається сталою сила тертя, зумовлена сталою величиною ваги накатного валика 1 з закріпленими на ньому муфтою 2, мотор-редуктором 3 та противагою 9. Також сталою залишається і швидкість накатки полотна, оскільки вона залежить від величини діаметра накатного валика 1 та частоти його обертання, що залишаються сталими на протязі усього процесу роботи круглов'язальної машини. Використання запропонованої конструкції механізму накатки полотна круглов'язальної машини дозволяє: - розширити асортимент механізмів накатки полотна круглов'язальних машин; - підвищити довговічність роботи механізму накатки полотна і круглов'язальної машини в цілому за рахунок стабільності швидкості та зусилля накатки полотна; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи механізму накатки полотна. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRolling-up mechanism of round knitting machine
Автори англійськоюPipa Borys Fedorovych, Fedorov Yurii Dmytrovych, Pavlenko Heorhii Ivanovych
Назва патенту російськоюМеханизм накатки полотна кругловязальной машины
Автори російськоюПипа Борис Федорович, Федоров Юрий Дмитриевич, Павленко Георгий Иванович
МПК / Мітки
МПК: D04B 15/88
Мітки: полотна, накатки, круглов'язальної, механізм, машини
