Механізм накатування полотна круглов’язальної машини

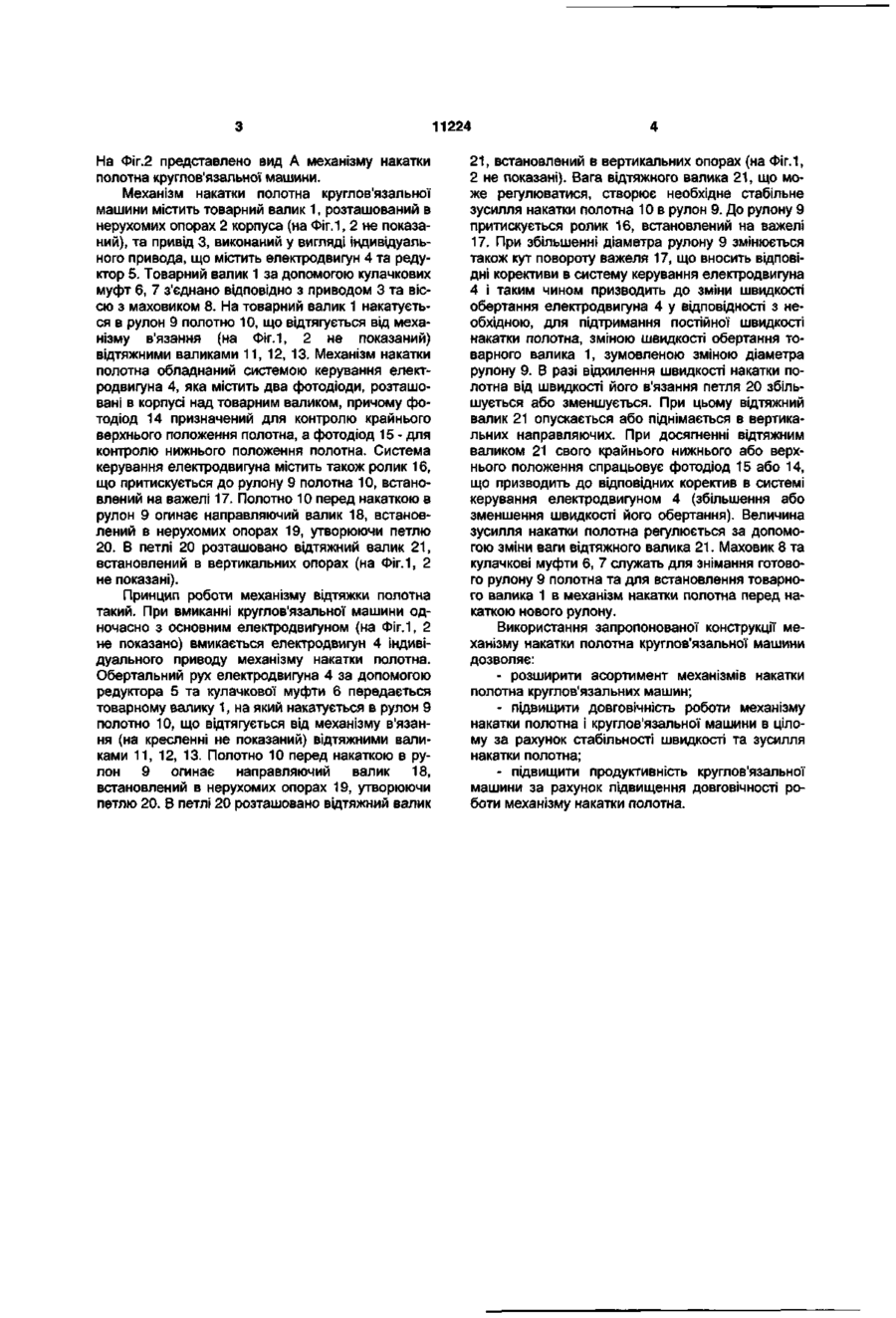

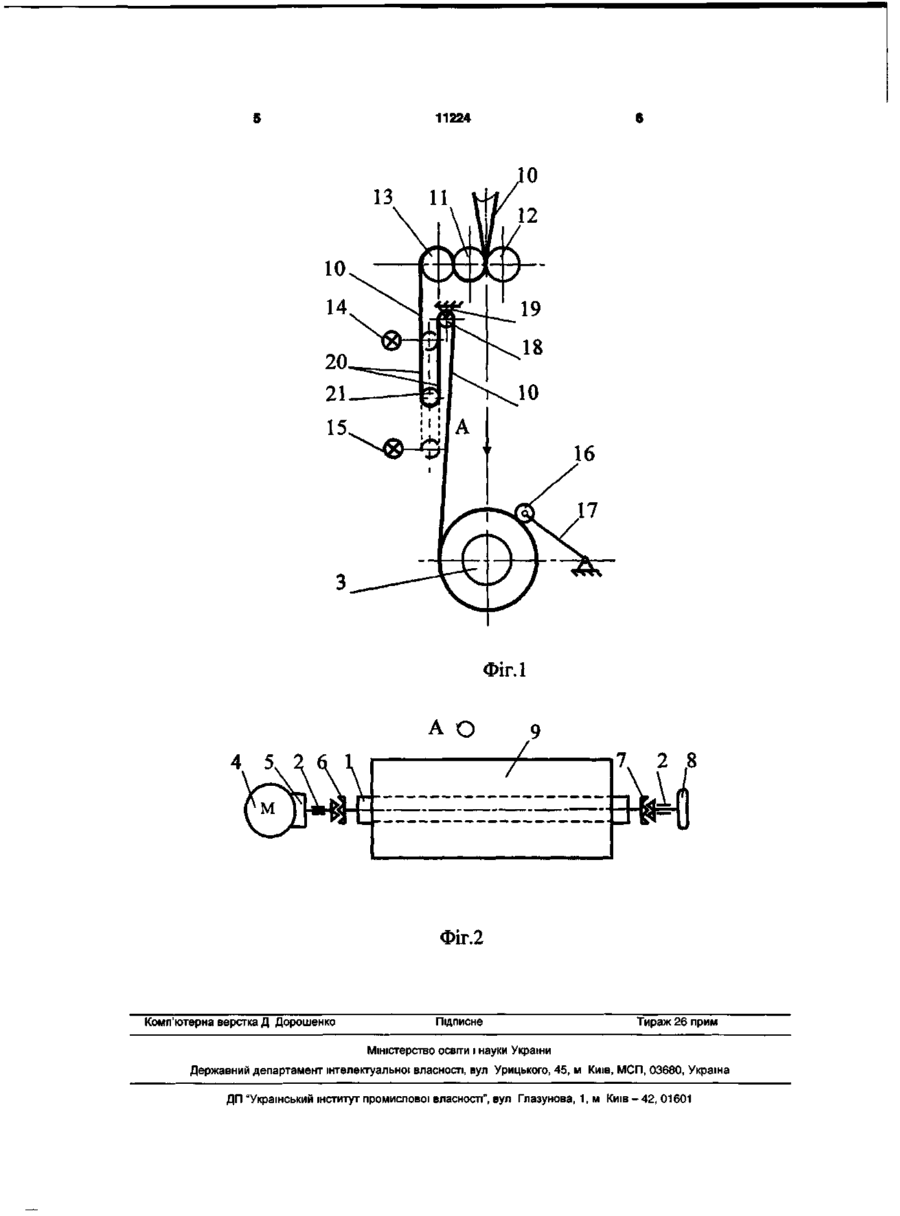

1. Механізм накатування полотна круглов'язальної машини, що містить корпус, в опорах якого розташований товарний валик, та привід, який відрізняється тим, що привід містить електродвигун та редуктор, кінематично зв'язані між собою та з товарним валиком. 2. Механізм накатування полотна круглов'язальної машини за п. 1, який відрізняється тим, що додатково обладнаний системою керування електродвигуна, яка містить два фотодіоди, розташовані в корпусі над товарним валиком, причому один із фотодіодів призначений для контролю крайнього верхнього положення полотна, а другий - для контролю нижнього його положення. Корисна модель відноситься до області трикотажного машинобудування, а саме, до механізмів накатки полотна круглов'язальних машин. Відомий механізм накатки полотна круглов'язальної машини, що містить корпус, в опорах якого розташований товарний валик, та привід [Коган Л.П., Кесслер Ю.В. Однофонтурные кругловязальные машины. - М.: Легкая индустрия, 1968, с. 21, рис. 13]. Періодичність обертального руху товарного валика, що зумовлює дана конструкція привода механізму накатки полотна, призводить до порушення основної вимоги одержання якісного полотна - сталість швидкості та зусилля накатки полотна, а також знижує надійність і довговічність роботи механізму накатки полотна круглов'язальної машини. Відомий також механізм накатки полотна круглов'язальної машини, що містить корпус, в опорах якого розташований товарний валик, та привід [Гарбарук В.Н. Проектирование трикотажных машин. - Л.: Машиностроение, 1980, с. 396, рис. 24.4]. Крім того, привід містить важільні та храпові механізми, які призводять до несталого обертання товарного валика, що зумовлює порушення основної вимоги одержання якісного полотна - сталість швидкості та зусилля накатки полотна, а також знижує надійність і довговічність роботи механізму накатки полотна круглов'язальної машини. Таким чином, в основу корисної моделі покладена задача створити такий механізм накатки полотна круглов'язальної машини, в якому шляхом введення нових елементів та їх зв'язків забезпе чилось би підвищення довговічності роботи механізму. Поставлена задача вирішена тим, що в механізмі накатки полотна круглов'язальної машини, що містить корпус, в опорах якого розташований товарний валик, та привід, згідно з корисною моделлю, привід містить електродвигун та редуктор кінематично зв'язані між собою та з товарним валиком. Доцільно, щоб механізм був додатково обладнаний системою керування електродвигуна, яка містить два фотодіоди, розташовані в корпусі над товарним валиком, причому один із фотодіодів призначений для контролю крайнього верхнього положення полотна, а другий - для контролю нижнього його положення. Оснащення приводу електродвигуном та редуктором, кінематично зв'язаними між собою та з товарним валиком дозволяє забезпечити стабілізацію процесу накатки полотна, що забезпечує підвищення якості полотна та довговічності роботи механізму накатки полотна круглов'язальної машини. Підвищенню довговічності роботи механізму накатки полотна сприяє також те, що він додатково обладнаний системою керування електродвигуна, яка містить два фотодіоди, розташовані в корпусі над товарним валиком, причому один із фотодіодів призначений для контролю крайнього верхнього положення полотна, а другий - для контролю нижнього його положення. На Фіг.1 представлена кінематична схема механізму накатки полотна круглов'язальної машини. CM CM О) 11224 На Фіг.2 представлено вид А механізму накатки полотна круглов'язальної машини. Механізм накатки полотна круглов'язальної машини містить товарний валик 1, розташований в нерухомих опорах 2 корпуса (на Фіг.1, 2 не показаний), та привід 3, виконаний у вигляді індивідуального привода, що містить електродвигун 4 та редуктор 5. Товарний валик 1 за допомогою кулачкових муфт 6, 7 з'єднано відповідно з приводом 3 та віссю з маховиком 8. На товарний валик 1 накатується в рулон 9 полотно 10, що відтягується від механізму в'язання (на Фіг.1, 2 не показаний) відтяжними валиками 11, 12, 13. Механізм накатки полотна обладнаний системою керування електродвигуна 4, яка містить два фотодіоди, розташовані в корпусі над товарним валиком, причому фотодіод 14 призначений для контролю крайнього верхнього положення полотна, а фотодіод 15 - для контролю нижнього положення полотна. Система керування електродвигуна містить також ролик 16, що притискується до рулону 9 полотна 10, встановлений на важелі 17. Полотно 10 перед накаткою в рулон 9 огинає направляючий валик 18, встановлений в нерухомих опорах 19, утворюючи петлю 20. В петлі 20 розташовано відтяжний валик 21, встановлений в вертикальних опорах (на Фіг.1, 2 не показані). Принцип роботи механізму відтяжки полотна такий. При вмиканні круглов'язальної машини одночасно з основним електродвигуном (на Фіг.1, 2 не показано) вмикається електродвигун 4 індивідуального приводу механізму накатки полотна. Обертальний рух електродвигуна 4 за допомогою редуктора 5 та кулачкової муфти 6 передається товарному валику 1, на який накатується в рулон 9 полотно 10, що відтягується від механізму в'язання (на кресленні не показаний) відтяжними валиками 11, 12, 13. Полотно 10 перед накаткою в рулон 9 огинає направляючий валик 18, встановлений в нерухомих опорах 19, утворюючи петлю 20. В петлі 20 розташовано відтяжний валик 21, встановлений в вертикальних опорах (на Фіг.1, 2 не показані). Вага відтяжного валика 21, що може регулюватися, створює необхідне стабільне зусилля накатки полотна 10 в рулон 9. До рулону 9 притискується ролик 16, встановлений на важелі 17. При збільшенні діаметра рулону 9 змінюється також кут повороту важеля 17, що вносить відповідні корективи в систему керування електродвигуна 4 і таким чином призводить до зміни швидкості обертання електродвигуна 4 у відповідності з необхідною, для підтримання постійної швидкості накатки полотна, зміною швидкості обертання товарного валика 1, зумовленою зміною діаметра рулону 9. В разі відхилення швидкості накатки полотна від швидкості його в'язання петля 20 збільшується або зменшується. При цьому відтяжний валик 21 опускається або піднімається в вертикальних направляючих. При досягненні відтяжним валиком 21 свого крайнього нижнього або верхнього положення спрацьовує фотодіод 15 або 14, що призводить до відповідних коректив в системі керування електродвигуном 4 (збільшення або зменшення швидкості його обертання). Величина зусилля накатки полотна регулюється за допомогою зміни ваги відтяжного валика 21. Маховик 8 та кулачкові муфти 6, 7 служать для знімання готового рулону 9 полотна та для встановлення товарного валика 1 в механізм накатки полотна перед накаткою нового рулону. Використання запропонованої конструкції механізму накатки полотна круглов'язальної машини дозволяє: - розширити асортимент механізмів накатки полотна круглов'язальних машин; - підвищити довговічність роботи механізму накатки полотна і круглов'язальної машини в цілому за рахунок стабільності швидкості та зусилля накатки полотна; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи механізму накатки полотна. 11224 13 И ФІГ.1 АО 7. 2 8 Фіг.2 Комп'ютерна верстка Д Дорошенко Підписне Тираж 26 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
