Пристрій для просочення
Формула / Реферат
1. Пристрій для просочення, що містить ванну з матеріалом покриття, у якій змонтований на привідному валу барабан з лопатями, засіб подачі і відбору виробів, напрямні сковзала, який відрізняється тим, що сковзала виконують складеними, а саме їхня верхня частина виконана загнутою по радіусу, рівному радіусу барабана, і вони знаходяться нижче зовнішнього краю дисків, а нижня частина сковзал виконана у вигляді прямої, причому пряма частина сковзал утворює з горизонтом гострий кут, а вертикальна площина сковзал перпендикулярна вертикальній площині привідного вала.
2. Пристрій за п. 1, який відрізняється тим, що барабан складається з двох дисків з лопатями, причому широке складене сковзало знаходиться між двома дисками з лопатями.
3. Пристрій за пп. 1, 2, який відрізняється тим, що величина гострого кута, що утворюється прямими частинами сковзал і горизонтом, більша величини кута гальмування.
Текст

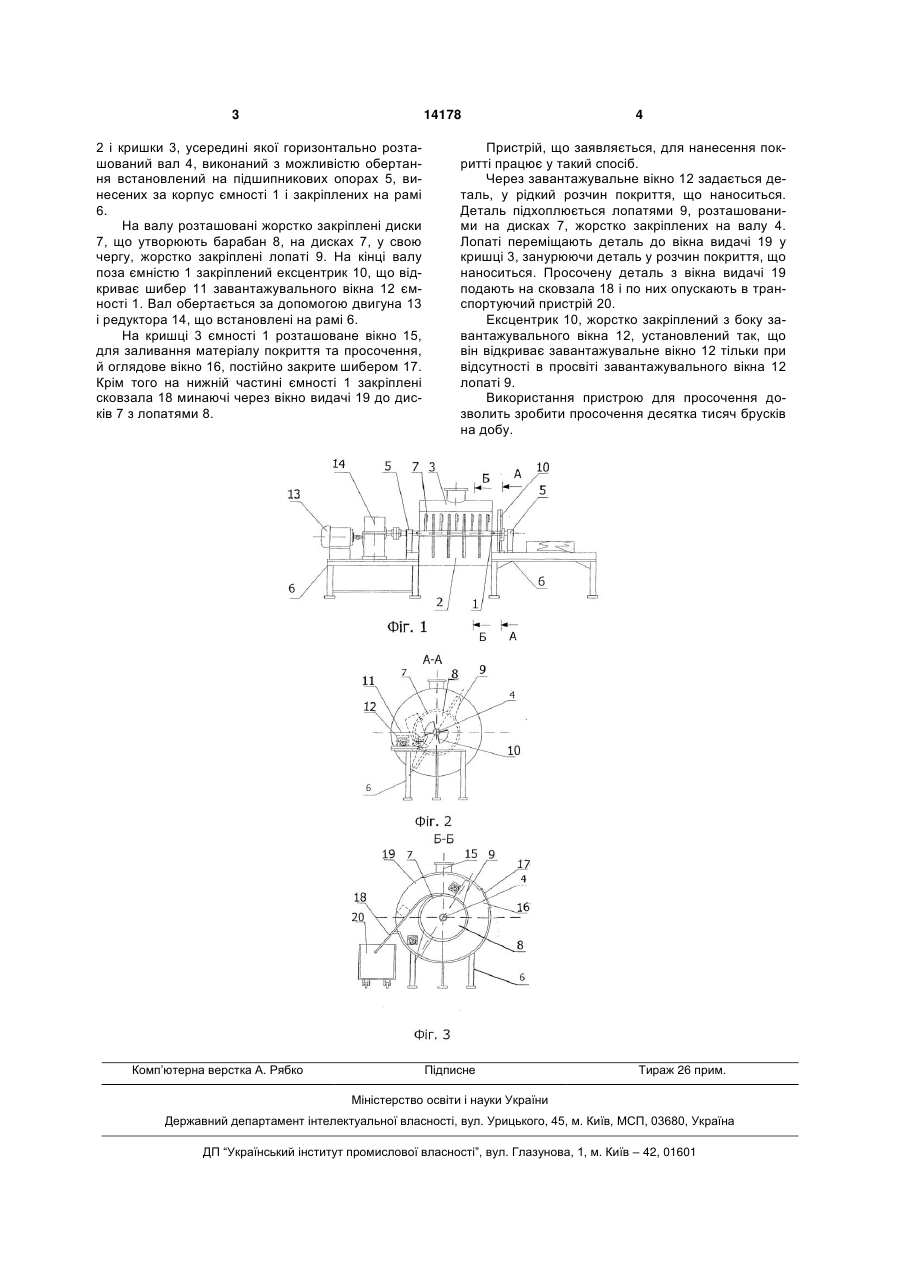

1. Пристрій для просочення, що містить ванну з матеріалом покриття, у якій змонтований на привідному валу барабан з лопатями, засіб подачі і відбору виробів, напрямні сковзала, який відрізняється тим, що сковзала виконують складеними, а саме їхня верхня частина виконана загнутою по радіусу, рівному радіусу барабана, і вони знахо 3 14178 2 і кришки 3, усередині якої горизонтально розташований вал 4, виконаний з можливістю обертання встановлений на підшипникових опорах 5, винесених за корпус ємності 1 і закріплених на рамі 6. На валу розташовані жорстко закріплені диски 7, що утворюють барабан 8, на дисках 7, у свою чергу, жорстко закріплені лопаті 9. На кінці валу поза ємністю 1 закріплений ексцентрик 10, що відкриває шибер 11 завантажувального вікна 12 ємності 1. Вал обертається за допомогою двигуна 13 і редуктора 14, що встановлені на рамі 6. На кришці 3 ємності 1 розташоване вікно 15, для заливання матеріалу покриття та просочення, й оглядове вікно 16, постійно закрите шибером 17. Крім того на нижній частині ємності 1 закріплені сковзала 18 минаючі через вікно видачі 19 до дисків 7 з лопатями 8. Комп’ютерна верстка А. Рябко 4 Пристрій, що заявляється, для нанесення покритті працює у такий спосіб. Через завантажувальне вікно 12 задається деталь, у рідкий розчин покриття, що наноситься. Деталь підхоплюється лопатями 9, розташованими на дисках 7, жорстко закріплених на валу 4. Лопаті переміщають деталь до вікна видачі 19 у кришці 3, занурюючи деталь у розчин покриття, що наноситься. Просочену деталь з вікна видачі 19 подають на сковзала 18 і по них опускають в транспортуючий пристрій 20. Ексцентрик 10, жорстко закріплений з боку завантажувального вікна 12, установлений так, що він відкриває завантажувальне вікно 12 тільки при відсутності в просвіті завантажувального вікна 12 лопаті 9. Використання пристрою для просочення дозволить зробити просочення десятка тисяч брусків на добу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for impregnation
Назва патенту російськоюУстройство для пропитки
МПК / Мітки
МПК: B05C 3/09
Мітки: просочення, пристрій
