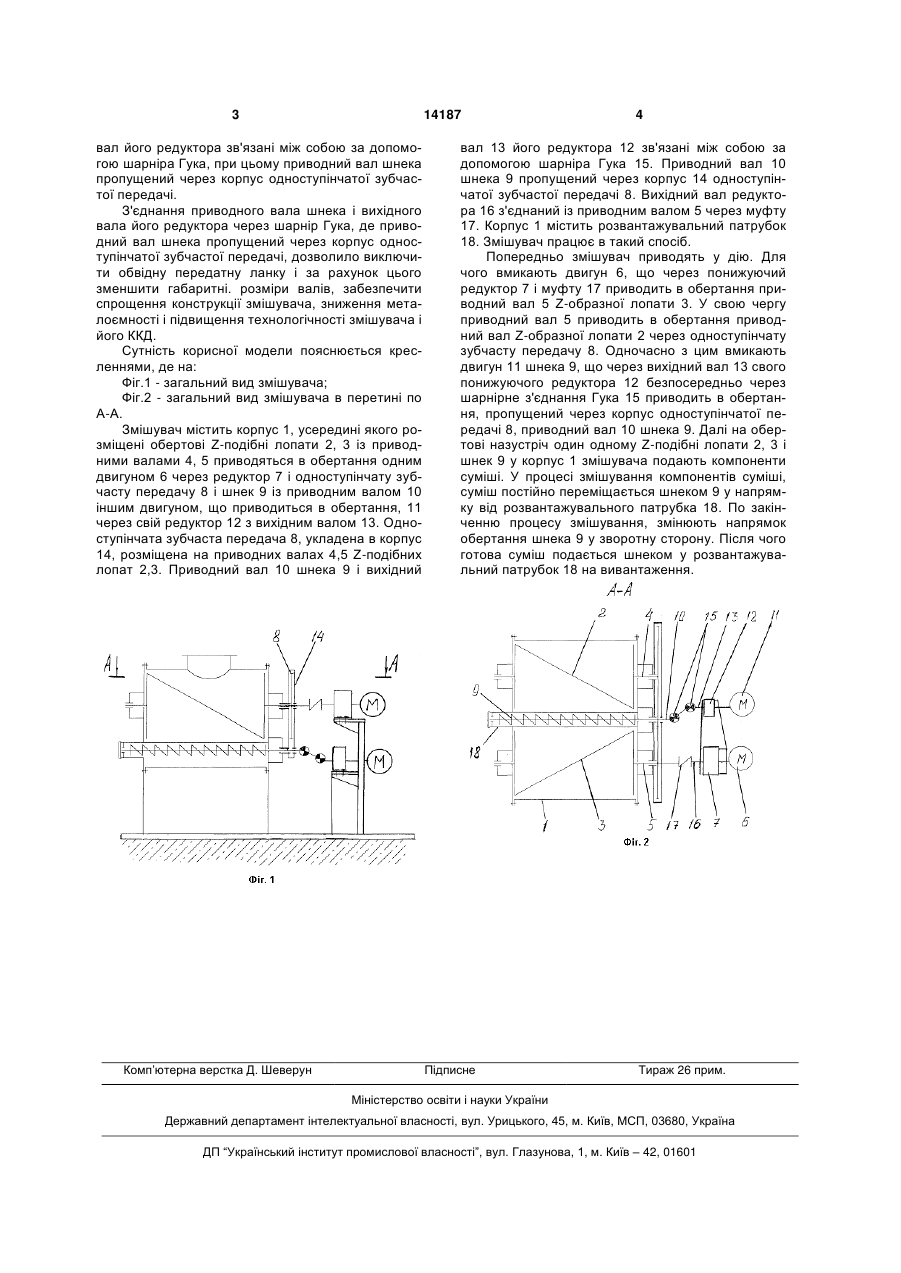

Змішувач, що містить корпус, усередині якого розміщені обертові Z-подібні лопаті з привідними валами, які виконані з можливістю обертання од 3 14187 вал його редуктора зв'язані між собою за допомогою шарніра Гука, при цьому приводний вал шнека пропущений через корпус одноступінчатої зубчастої передачі. З'єднання приводного вала шнека і вихідного вала його редуктора через шарнір Гука, де приводний вал шнека пропущений через корпус одноступінчатої зубчастої передачі, дозволило виключити обвідну передатну ланку і за рахунок цього зменшити габаритні. розміри валів, забезпечити спрощення конструкції змішувача, зниження металоємності і підвищення технологічності змішувача і його ККД. Сутність корисної модели пояснюється кресленнями, де на: Фіг.1 - загальний вид змішувача; Фіг.2 - загальний вид змішувача в перетині по А-А. Змішувач містить корпус 1, усередині якого розміщені обертові Z-подібні лопати 2, 3 із приводними валами 4, 5 приводяться в обертання одним двигуном 6 через редуктор 7 і одноступінчату зубчасту передачу 8 і шнек 9 із приводним валом 10 іншим двигуном, що приводиться в обертання, 11 через свій редуктор 12 з вихідним валом 13. Одноступінчата зубчаста передача 8, укладена в корпус 14, розміщена на приводних валах 4,5 Ζ-подібних лопат 2,3. Приводний вал 10 шнека 9 і вихідний Комп’ютерна верстка Д. Шеверун 4 вал 13 його редуктора 12 зв'язані між собою за допомогою шарніра Гука 15. Приводний вал 10 шнека 9 пропущений через корпус 14 одноступінчатої зубчастої передачі 8. Вихідний вал редуктора 16 з'єднаний із приводним валом 5 через муфту 17. Корпус 1 містить розвантажувальний патрубок 18. Змішувач працює в такий спосіб. Попередньо змішувач приводять у дію. Для чого вмикають двигун 6, що через понижуючий редуктор 7 і муфту 17 приводить в обертання приводний вал 5 Ζ-образної лопати 3. У свою чергу приводний вал 5 приводить в обертання приводний вал Z-образної лопати 2 через одноступінчату зубчасту передачу 8. Одночасно з цим вмикають двигун 11 шнека 9, що через вихідний вал 13 свого понижуючого редуктора 12 безпосередньо через шарнірне з'єднання Гука 15 приводить в обертання, пропущений через корпус одноступінчатої передачі 8, приводний вал 10 шнека 9. Далі на обертові назустріч один одному Ζ-подібні лопати 2, 3 і шнек 9 у корпус 1 змішувача подають компоненти суміші. У процесі змішування компонентів суміші, суміш постійно переміщається шнеком 9 у напрямку від розвантажувального патрубка 18. По закінченню процесу змішування, змінюють напрямок обертання шнека 9 у зворотну сторону. Після чого готова суміш подається шнеком у розвантажувальний патрубок 18 на вивантаження. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
