Вібраційний змішувач

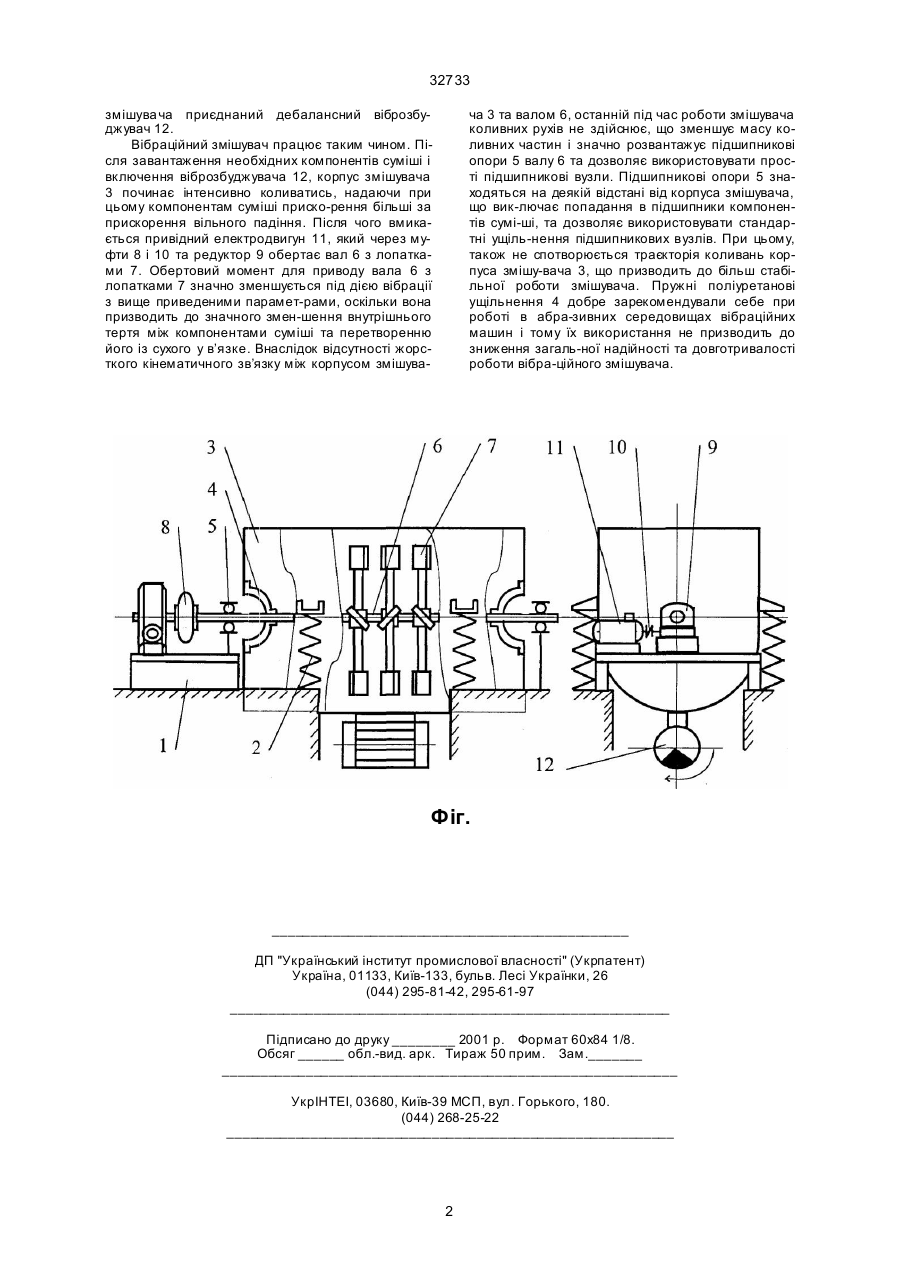

Вібраційний змішувач, що складається із встановленого на рамі, за допомогою пружних елементів корпуса із розміщеним у ньому лопатевим валом і прикріпленого до корпуса віброзбуджувача, який відрізняється тим, що лопатевий вал встановлений у корпусі із зазором на нерухомих, прикріплених до рами опорах, причому зазор між лопатевим валом та корпусом закритий еластичним ущільненням. (19) (21) 98031058 (22) 02.03.1998 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Іскович-Лотоцький Ростислав Дмитрович, Берник Максим Павлович, Ярошенко Леонід Вікторович, Денісов Павло Дмитрович (73) ВІННИЦЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 32733 змішува ча приєднаний дебалансний віброзбуджувач 12. Вібраційний змішувач працює таким чином. Після завантаження необхідних компонентів суміші і включення віброзбуджувача 12, корпус змішувача 3 починає інтенсивно коливатись, надаючи при цьому компонентам суміші приско-рення більші за прискорення вільного падіння. Після чого вмикається привідний електродвигун 11, який через муфти 8 і 10 та редуктор 9 обертає вал 6 з лопатками 7. Обертовий момент для приводу вала 6 з лопатками 7 значно зменшується під дією вібрації з вище приведеними парамет-рами, оскільки вона призводить до значного змен-шення внутрішнього тертя між компонентами суміші та перетворенню його із сухого у в’язке. Внаслідок відсутності жорсткого кінематичного зв’язку між корпусом змішува ча 3 та валом 6, останній під час роботи змішувача коливних рухів не здійснює, що зменшує масу коливних частин і значно розвантажує підшипникові опори 5 валу 6 та дозволяє використовувати прості підшипникові вузли. Підшипникові опори 5 знаходяться на деякій відстані від корпуса змішувача, що вик-лючає попадання в підшипники компонентів сумі-ші, та дозволяє використовувати стандартні ущіль-нення підшипникових вузлів. При цьому, також не спотворюється траєкторія коливань корпуса змішу-вача 3, що призводить до більш стабільної роботи змішувача. Пружні поліуретанові ущільнення 4 добре зарекомендували себе при роботі в абра-зивних середовищах вібраційних машин і тому їх використання не призводить до зниження загаль-ної надійності та довготривалості роботи вібра-ційного змішувача. Фіг. _______________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
