Живильник куделеприготувальних машин
Номер патенту: 14280
Опубліковано: 15.05.2006
Формула / Реферат
Живильник куделеприготувальних машин, який містить живильний конвеєр, пару кілкових барабанів, пару витяжних рифлених вальців та нижній кілковий барабан, який відрізняється тим, що кілки кілкових барабанів виконані в формі плоского конуса та встановлені на барабанах перпендикулярно осі обертання з можливістю розміщення їх зі змінним кроком.
Текст

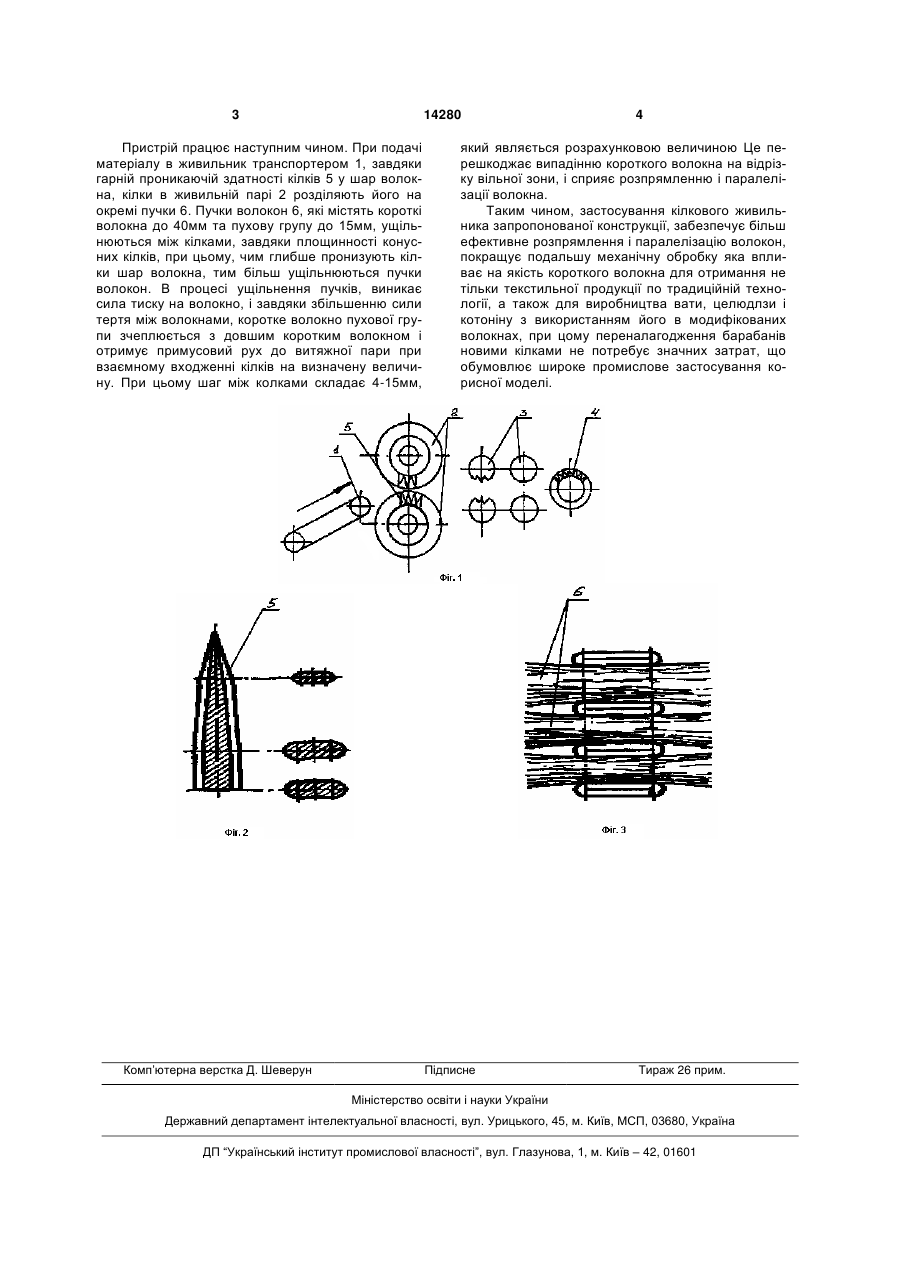

Живильник куделеприготувальних машин, який містить живильний конвеєр, пару кілкових барабанів, пару витяжних рифлених вальців та нижній кілковий барабан, який відрізняється тим, що кілки кілкових барабанів виконані в формі плоского конуса та встановлені на барабанах перпендикулярно осі обертання з можливістю розміщення їх зі змінним кроком. (19) (21) u200509911 (22) 21.10.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Коб'яков Сергій Михайлович, Мєшков Юрій Євгенович (73) ХЕРСОНСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 14280 Пристрій працює наступним чином. При подачі матеріалу в живильник транспортером 1, завдяки гарній проникаючій здатності кілків 5 у шар волокна, кілки в живильній парі 2 розділяють його на окремі пучки 6. Пучки волокон 6, які містять короткі волокна до 40мм та пухову групу до 15мм, ущільнюються між кілками, завдяки площинності конусних кілків, при цьому, чим глибше пронизують кілки шар волокна, тим більш ущільнюються пучки волокон. В процесі ущільнення пучків, виникає сила тиску на волокно, і завдяки збільшенню сили тертя між волокнами, коротке волокно пухової групи зчеплюється з довшим коротким волокном і отримує примусовий рух до витяжної пари при взаємному входженні кілків на визначену величину. При цьому шаг між колками складає 4-15мм, Комп’ютерна верстка Д. Шеверун 4 який являється розрахунковою величиною Це перешкоджає випадінню короткого волокна на відрізку вільної зони, і сприяє розпрямленню і паралелізації волокна. Таким чином, застосування кілкового живильника запропонованої конструкції, забезпечує більш ефективне розпрямлення і паралелізацію волокон, покращує подальшу механічну обробку яка впливає на якість короткого волокна для отримання не тільки текстильної продукції по традиційній технології, а також для виробництва вати, целюдлзи і котоніну з використанням його в модифікованих волокнах, при цому переналагодження барабанів новими кілками не потребує значних затрат, що обумовлює широке промислове застосування корисної моделі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFeeder of tow scutcher
Автори англійськоюKobiakov Serhii Mykhailovych
Назва патенту російськоюПитатель куделеприготовительных машин
Автори російськоюКобяков Сергей Михайлович
МПК / Мітки
МПК: D01B 1/00
Мітки: машин, живильник, куделеприготувальних
