Спосіб термічної переробки відходів біомаси
Номер патенту: 14328
Опубліковано: 15.05.2006
Автори: Грек Олександр Сергійович, Усенко Андрій Юрійович, Губінський Михайло Володимирович, Шишко Юлія Вікторівна
Формула / Реферат
Спосіб термічної переробки відходів біомаси в герметичній посудині з використанням їх нагріву у потоці гарячого повітря, який відрізняється тим, що переробка здійснюється в дві стадії, на першій стадії, у потоці гарячого повітря, відбувається нагрів відходів біомаси до температури 180-210°С; на другій стадії відбувається витримка відходів біомаси у щільному шарі, з подачею в нижню частину шару повітря, у об'ємі 5-15 % від теоретично необхідного, для повного згорання відходів біомаси.
Текст

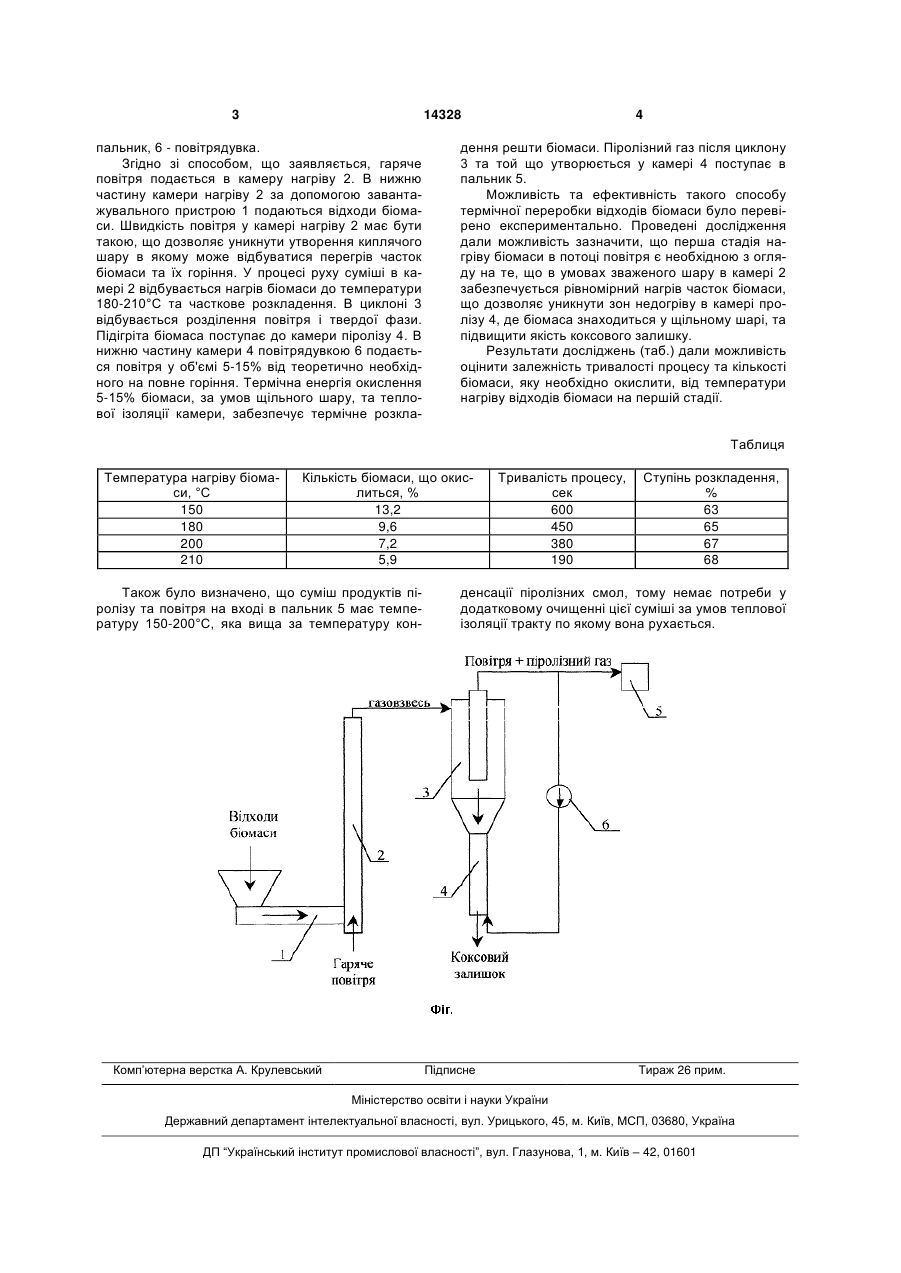

Спосіб термічної переробки відходів біомаси в 3 14328 пальник, 6 - повітрядувка. Згідно зі способом, що заявляється, гаряче повітря подається в камеру нагріву 2. В нижню частину камери нагріву 2 за допомогою завантажувального пристрою 1 подаються відходи біомаси. Швидкість повітря у камері нагріву 2 має бути такою, що дозволяє уникнути утворення киплячого шару в якому може відбуватися перегрів часток біомаси та їх горіння. У процесі руху суміші в камері 2 відбувається нагрів біомаси до температури 180-210°С та часткове розкладення. В циклоні 3 відбувається розділення повітря і твердої фази. Підігріта біомаса поступає до камери піролізу 4. В нижню частину камери 4 повітрядувкою 6 подається повітря у об'ємі 5-15% від теоретично необхідного на повне горіння. Термічна енергія окислення 5-15% біомаси, за умов щільного шару, та теплової ізоляції камери, забезпечує термічне розкла 4 дення решти біомаси. Піролізний газ після циклону 3 та той що утворюється у камері 4 поступає в пальник 5. Можливість та ефективність такого способу термічної переробки відходів біомаси було перевірено експериментально. Проведені дослідження дали можливість зазначити, що перша стадія нагріву біомаси в потоці повітря є необхідною з огляду на те, що в умовах зваженого шару в камері 2 забезпечується рівномірний нагрів часток біомаси, що дозволяє уникнути зон недогріву в камері пролізу 4, де біомаса знаходиться у щільному шарі, та підвищити якість коксового залишку. Результати досліджень (таб.) дали можливість оцінити залежність тривалості процесу та кількості біомаси, яку необхідно окислити, від температури нагріву відходів біомаси на першій стадії. Таблиця Температура нагріву біомаси, °С 150 180 200 210 Кількість біомаси, що окислиться, % 13,2 9,6 7,2 5,9 Також було визначено, що суміш продуктів піролізу та повітря на вході в пальник 5 має температуру 150-200°С, яка вища за температуру кон Комп’ютерна верстка А. Крулевський Тривалість процесу, сек 600 450 380 190 Ступінь розкладення, % 63 65 67 68 денсації піролізних смол, тому немає потреби у додатковому очищенні цієї суміші за умов теплової ізоляції тракту по якому вона рухається. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for bio-mass thermal processing
Автори англійськоюHubynskyi Mykhailo Volodymyrovych, Hrek Oleksandr Serhiiovych, Shyshko Yulia Viktorivna, Usenko Andrii Yuriiovych
Назва патенту російськоюСпособ термической переработки отходов биомассы
Автори російськоюГубинский Михаил Владимирович, Грек Александр Сергеевич, Шишко Юлия Викторовна, Усенко Андрей Юрьевич
МПК / Мітки
МПК: F23G 7/00
Мітки: відходів, термічної, переробки, спосіб, біомаси
