Формула / Реферат

1. Устройство для очистки внутренней повер­хности трубопровода, содержащее корпус, снаб­женный роликами, внутри которого расположена турбинка, связанная с очистными инструментами, отличающееся тем, что, с целью повышения на­дежности работы и качества очистки, оно снабжено регулятором скорости вращения, установленным коаксиально турбинке и включающем два коаксиально установленных усеченных конуса, располо­женных большими основаниями навстречу рабо­чему агенту и имеющих на своих образующих по­верхностях окна и пару винт-гайка, при этом внут­ренний конус связан с гайкой, а винт зафиксирован от проворота относительно корпуса, подпружинен вдоль своей оси и имеет средство для его перемеще­ния вдоль оси за счет давления на это средство рабочего агента.

2. Устройство по п. 1, отличающееся тем, что сред­ство перемещения винта вдоль оси выполнено в виде сильфона, один торец которого заглушен.

Текст

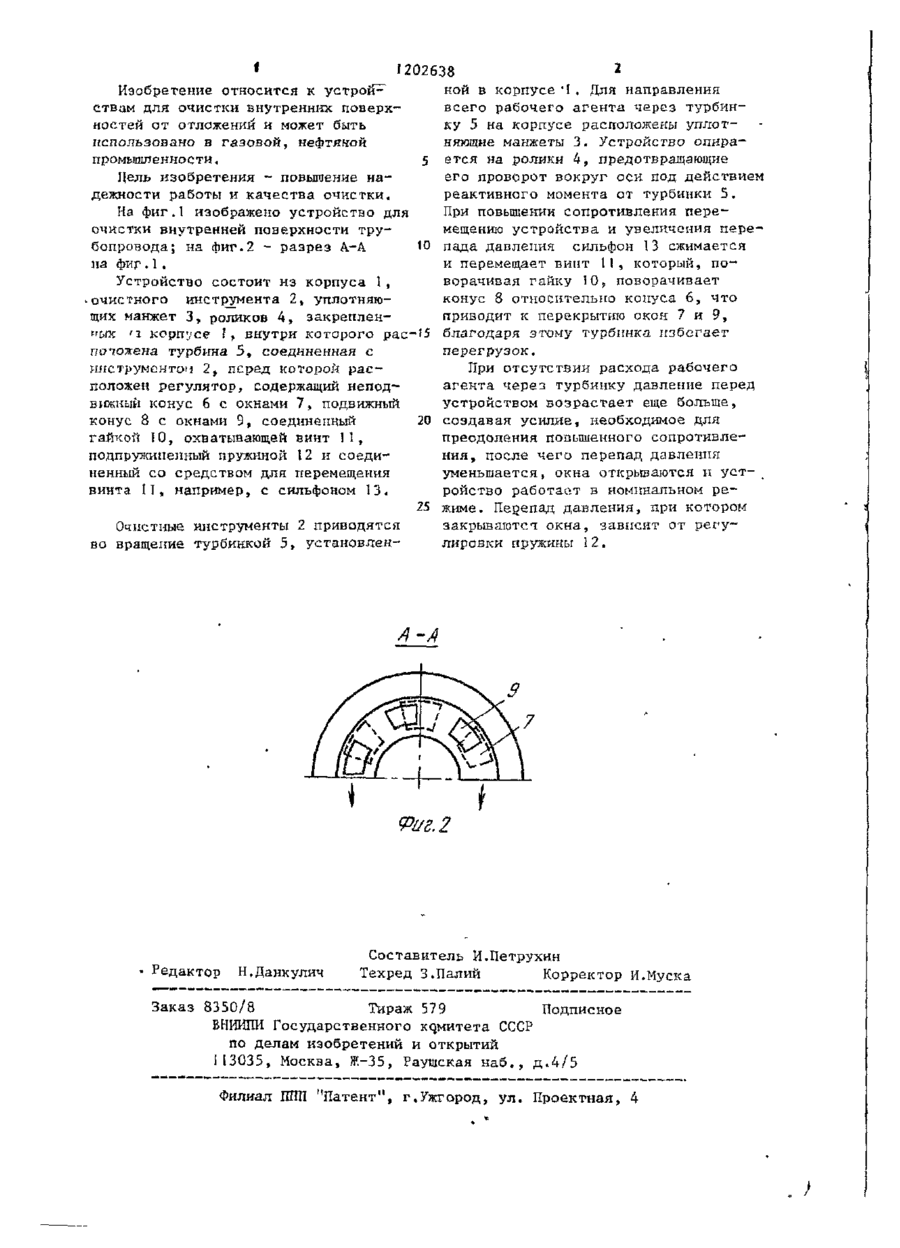

1.УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТРУБОПРОВОДА, содержащее корпус, снабженный роликами, внутри которого расположена турбинка,связанная с очистными инструментами, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы и качества очист ки,оно снабжено регулятором скорости вращения, установленным коаксиально турбинке и включающим два коаксиально установленных усеченных конуса, расположенных большими основаниями навстречу рабочему агенту и имеющих на своих образующих поверхностях окна и пару винт-гайка, при этом внутренний конус связан с гайкой, а винт зафиксирован от проворота относительно корпуса, подпружинен вдоль своей оси и имеет средство для его перемещения вдоль оси за счет давления на это средство рабочего агента. 2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что средство для перемещения винта вдоль оси выполнено в виде сильфона, один торец которого заглушён. с 3 О 00 00 J і 2 1202638 7 ной в корпусе М . Для направления Изобретение относится к устройвсего рабочего агента через турбинствам для очистки внутренних поверхку 5 на корпусе расположены уплотностей от отложений и может быть няющие манжеты 3. Устройство опнраиспользовано в газовой, нефтяной 5 ется на ролики 4, предотвращающие промышленности, его проворот вокруг оси под действием Цель изобретения - повышение нареактивного момента от турбинки 5. дежности работы и качества очистки. При повышении сопротивления переНа фиг.1 изображено устройстяо для мещению устройства и увеличения переочистки внутренней поверхности тру10 пада давления сильфон 13 сжимается бопровода; на фиг.2 - разрез А-А и перемещает винт 11, который, пона фиг.1 . ворачивая гайку 10 5 поворачивает Устройство состоит из корпуса 1, конус 8 относительно конуса 6, что ^очистного инструмента 2, уплотняюприводит к перекрытию окон 7 и 9, щих манжет 3, роликов 4, закрепленных 'і корпусе Ї, внутри которого pac-f5 благодаря этому турбинка избегает перегрузок. положена турбина 5, соединенная с При отсутствии расхода рабочего инструментов 2, перед которой расагента через турбинку давление перед положен регулятор, содержащий неподустройством возрастает еще больше, вижный конус 6 с окнами 7, подвижный конус 8 с окнами 9, соединенный 20 создавая усилие, необходимое для преодоления повышенного сопротивлегайкой 10, охватывающей винт 11, ния, после чего перепад давления подпружиненный пружиной 12 и соедиуменьшается, окна открываются и уст-_ ненный со средством для перемещения ройство работает в номинальном ревинта II, например, с сильфоном 13. 25 жиме. Перепад давления, при котором закрываются окна, зависит от регуОчистные инструменты 2 приводятся лировки пружины 12. во вращение турбннкой 5, установлен А-А Редактор Н.Данкулич Составитель И.Петрухин Техред 3.Палий Корректор И.Myска Заказ 8350/8 Тираж 579 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д.4/5 Филиал ПГШ "Патент", г.Ужгород, ул. Проектная, 4

Дивитися

Додаткова інформація

Назва патенту англійською

Device for cleaning internal surface of conduit

Автори англійською

Kaptsov Ivan Ivanovych, Kasatkin Oleksii Oleksiiovych, Butko Volodymyr Stepanovych, Tsybulko Serhii Volodymyrovych

Назва патенту російською

Устройство для очистки внутренней поверхности трубопровода

Автори російською

Капцов Иван Иванович, Касаткин Алексей Алексеевич, Бутко Владимир Степанович, Цыбулько Сергей Владимирович

МПК / Мітки

МПК: B08B 3/02

Мітки: очистки, пристрій, внутрішньої, трубопроводу, поверхні
