Спосіб перетворення характеристик сигналу

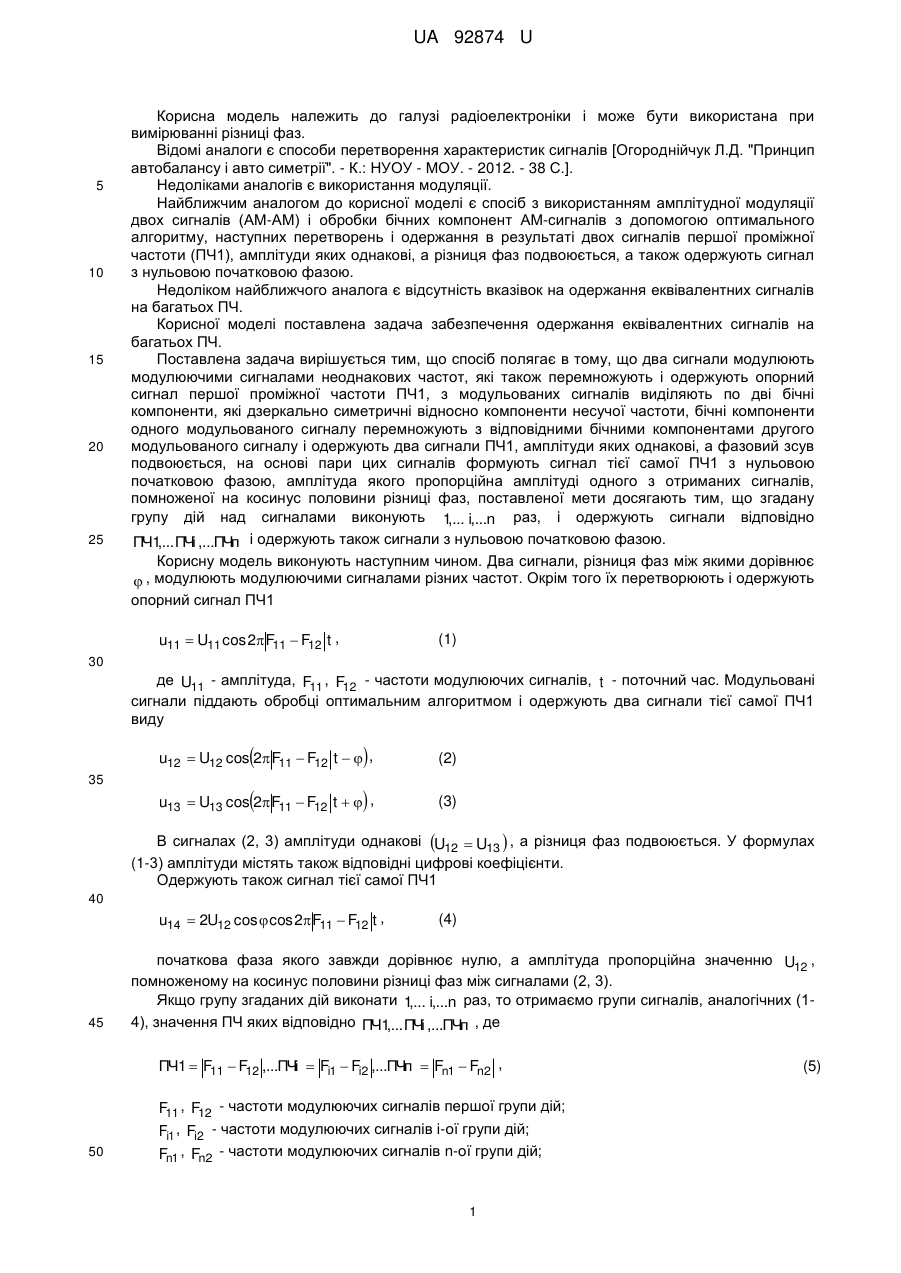

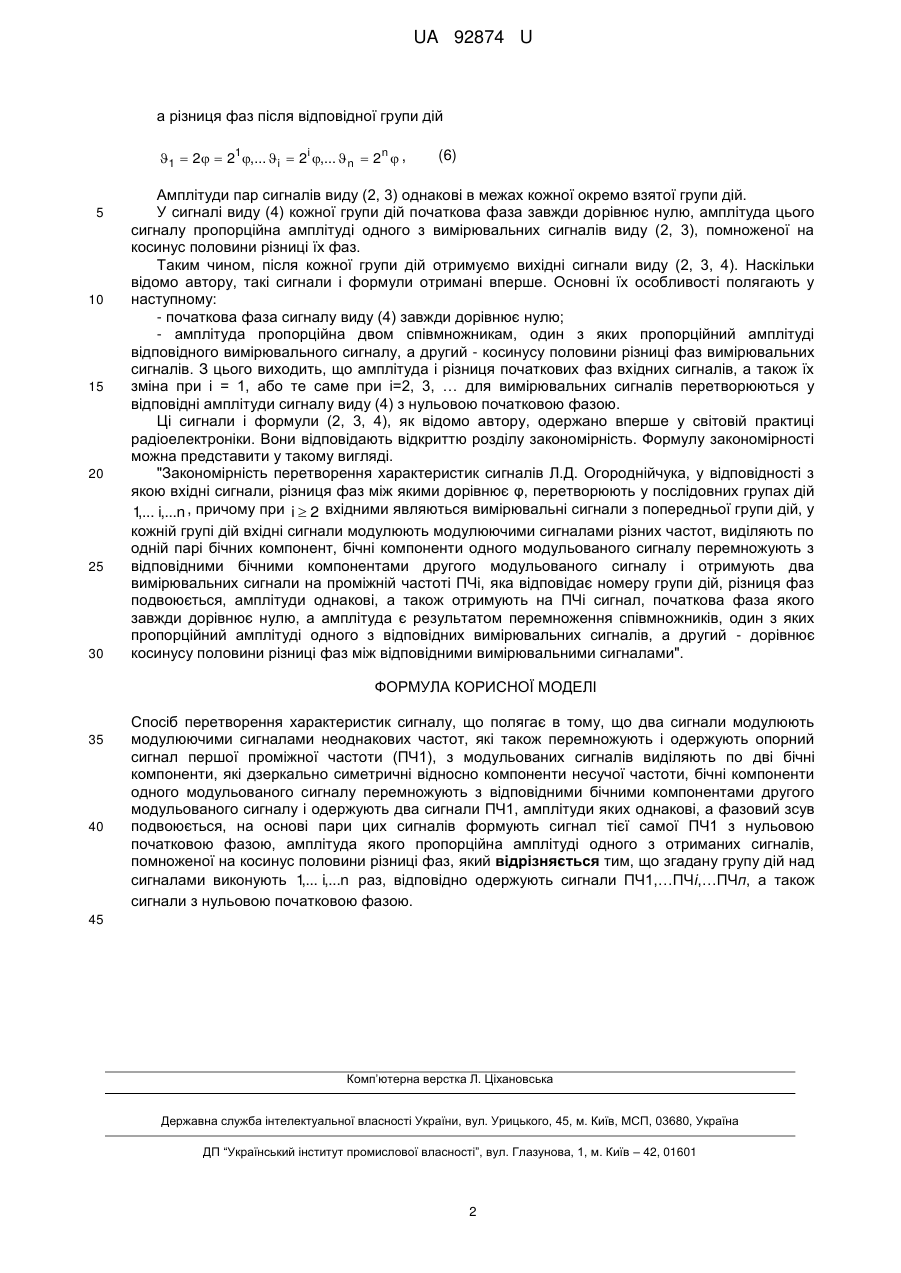

Реферат: UA 92874 U UA 92874 U 5 10 15 20 25 Корисна модель належить до галузі радіоелектроніки і може бути використана при вимірюванні різниці фаз. Відомі аналоги є способи перетворення характеристик сигналів [Огороднійчук Л.Д. "Принцип автобалансу і авто симетрії". - К.: НУОУ - МОУ. - 2012. - 38 С.]. Недоліками аналогів є використання модуляції. Найближчим аналогом до корисної моделі є спосіб з використанням амплітудної модуляції двох сигналів (АМ-АМ) і обробки бічних компонент АМ-сигналів з допомогою оптимального алгоритму, наступних перетворень і одержання в результаті двох сигналів першої проміжної частоти (ПЧ1), амплітуди яких однакові, а різниця фаз подвоюється, а також одержують сигнал з нульовою початковою фазою. Недоліком найближчого аналога є відсутність вказівок на одержання еквівалентних сигналів на багатьох ПЧ. Корисної моделі поставлена задача забезпечення одержання еквівалентних сигналів на багатьох ПЧ. Поставлена задача вирішується тим, що спосіб полягає в тому, що два сигнали модулюють модулюючими сигналами неоднакових частот, які також перемножують і одержують опорний сигнал першої проміжної частоти ПЧ1, з модульованих сигналів виділяють по дві бічні компоненти, які дзеркально симетричні відносно компоненти несучої частоти, бічні компоненти одного модульованого сигналу перемножують з відповідними бічними компонентами другого модульованого сигналу і одержують два сигнали ПЧ1, амплітуди яких однакові, а фазовий зсув подвоюється, на основі пари цих сигналів формують сигнал тієї самої ПЧ1 з нульовою початковою фазою, амплітуда якого пропорційна амплітуді одного з отриманих сигналів, помноженої на косинус половини різниці фаз, поставленої мети досягають тим, що згадану групу дій над сигналами виконують 1 i,...n раз, і одержують сигнали відповідно ,... ПЧ1 ПЧі ,...ПЧп і одержують також сигнали з нульовою початковою фазою. ,... Корисну модель виконують наступним чином. Два сигнали, різниця фаз між якими дорівнює  , модулюють модулюючими сигналами різних частот. Окрім того їх перетворюють і одержують опорний сигнал ПЧ1 u11  U11 cos 2 F11  F12 t , (1) 30 де U11 - амплітуда, F11 , F12 - частоти модулюючих сигналів, t - поточний час. Модульовані сигнали піддають обробці оптимальним алгоритмом і одержують два сигнали тієї самої ПЧ1 виду   (2)   (3) u12  U12 cos 2 F11  F12 t   , 35 u13  U13 cos 2 F11  F12 t   , В сигналах (2, 3) амплітуди однакові U12  U13  , а різниця фаз подвоюється. У формулах (1-3) амплітуди містять також відповідні цифрові коефіцієнти. Одержують також сигнал тієї самої ПЧ1 40 u14  2U12 cos  cos 2 F11  F12 t , (4) початкова фаза якого завжди дорівнює нулю, а амплітуда пропорційна значенню U12 , помноженому на косинус половини різниці фаз між сигналами (2, 3). Якщо групу згаданих дій виконати 1 i,...n раз, то отримаємо групи сигналів, аналогічних (1,... 45 4), значення ПЧ яких відповідно ПЧ1 ПЧі ,...ПЧп , де ,... ПЧ1  F11  F12 ,...ПЧi  Fi1  Fi2 ,...ПЧп  Fn1  Fn2 , 50 F11 , F12 - частоти модулюючих сигналів першої групи дій; Fi1 , Fi2 - частоти модулюючих сигналів i-ої групи дій; Fn1 , Fn2 - частоти модулюючих сигналів n-ої групи дій; 1 (5) UA 92874 U а різниця фаз після відповідної групи дій 1  2  21,... i  2i ,... n  2n  , 5 10 15 20 25 30 (6) Амплітуди пар сигналів виду (2, 3) однакові в межах кожної окремо взятої групи дій. У сигналі виду (4) кожної групи дій початкова фаза завжди дорівнює нулю, амплітуда цього сигналу пропорційна амплітуді одного з вимірювальних сигналів виду (2, 3), помноженої на косинус половини різниці їх фаз. Таким чином, після кожної групи дій отримуємо вихідні сигнали виду (2, 3, 4). Наскільки відомо автору, такі сигнали і формули отримані вперше. Основні їх особливості полягають у наступному: - початкова фаза сигналу виду (4) завжди дорівнює нулю; - амплітуда пропорційна двом співмножникам, один з яких пропорційний амплітуді відповідного вимірювального сигналу, а другий - косинусу половини різниці фаз вимірювальних сигналів. З цього виходить, що амплітуда і різниця початкових фаз вхідних сигналів, а також їх зміна при і = 1, або те саме при i=2, 3, … для вимірювальних сигналів перетворюються у відповідні амплітуди сигналу виду (4) з нульовою початковою фазою. Ці сигнали і формули (2, 3, 4), як відомо автору, одержано вперше у світовій практиці радіоелектроніки. Вони відповідають відкриттю розділу закономірність. Формулу закономірності можна представити у такому вигляді. "Закономірність перетворення характеристик сигналів Л.Д. Огороднійчука, у відповідності з якою вхідні сигнали, різниця фаз між якими дорівнює φ, перетворюють у послідовних групах дій 1 i,...n , причому при i  2 вхідними являються вимірювальні сигнали з попередньої групи дій, у ,... кожній групі дій вхідні сигнали модулюють модулюючими сигналами різних частот, виділяють по одній парі бічних компонент, бічні компоненти одного модульованого сигналу перемножують з відповідними бічними компонентами другого модульованого сигналу і отримують два вимірювальних сигнали на проміжній частоті ПЧi, яка відповідає номеру групи дій, різниця фаз подвоюється, амплітуди однакові, а також отримують на ПЧi сигнал, початкова фаза якого завжди дорівнює нулю, а амплітуда є результатом перемноження співмножників, один з яких пропорційний амплітуді одного з відповідних вимірювальних сигналів, а другий - дорівнює косинусу половини різниці фаз між відповідними вимірювальними сигналами". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Спосіб перетворення характеристик сигналу, що полягає в тому, що два сигнали модулюють модулюючими сигналами неоднакових частот, які також перемножують і одержують опорний сигнал першої проміжної частоти (ПЧ1), з модульованих сигналів виділяють по дві бічні компоненти, які дзеркально симетричні відносно компоненти несучої частоти, бічні компоненти одного модульованого сигналу перемножують з відповідними бічними компонентами другого модульованого сигналу і одержують два сигнали ПЧ1, амплітуди яких однакові, а фазовий зсув подвоюється, на основі пари цих сигналів формують сигнал тієї самої ПЧ1 з нульовою початковою фазою, амплітуда якого пропорційна амплітуді одного з отриманих сигналів, помноженої на косинус половини різниці фаз, який відрізняється тим, що згадану групу дій над сигналами виконують 1 i,...n раз, відповідно одержують сигнали ПЧ1,…ПЧі,…ПЧп, а також ,... сигнали з нульовою початковою фазою. 45 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
