Спосіб виготовлення шахти доменної печі
Номер патенту: 14336
Опубліковано: 25.04.1997
Автори: Пефтієв Ігор Михайлович, Пліскановський Станіслав Тихонович, Дубовик Неллі Олександрівна, Богодиця Віктор Петрович, Царицин Євген Олександрович, Деменков Дмитро Якович, Горлов Юрій Павлович, Чеченєв Володимир Андрійович, Хорунжий Євген Павлович
Формула / Реферат
Способ изготовления шахты доменной печи, включающий монтаж строительных элементов, установку труб охлаждения, монтаж футеровки на их рабочей поверхности и заделку стыков, отличающийся тем, что, с целью сокращения времени на изготовление шахты и удешевления строительно-монтажных работ, до монтажа строительного элемента в нем устанавливают трубы охлаждения, после чего наносят слой жаростойкого бетона, а стыки строительных элементов заделывают путем заливки их жаростойким бетоном под герметичной опалубкой после монтажа строительных элементов.
Текст

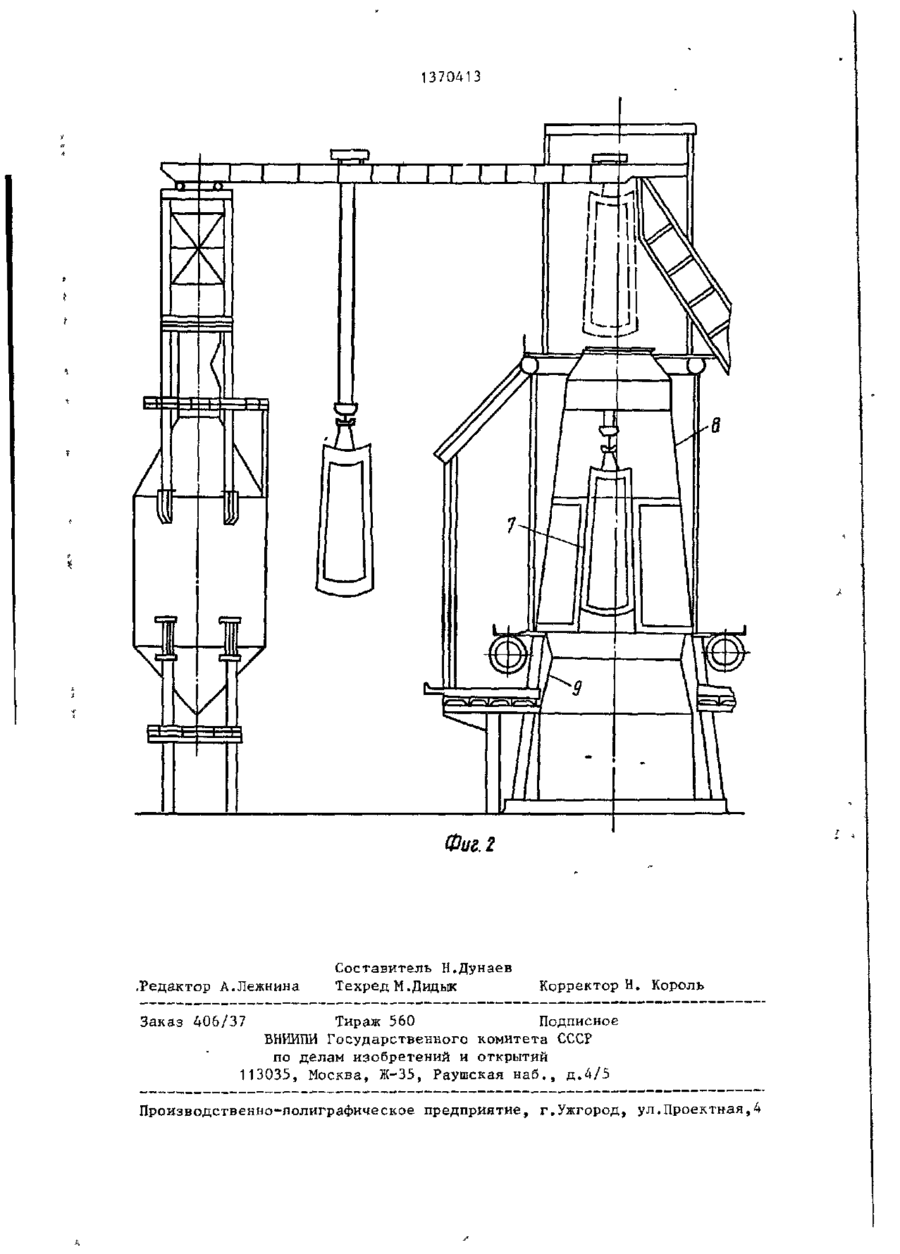

Изобретение относится к строительству и ремонту шахтных печей, в частности доменных. Цель изобретения - сокращение времени изготовления шахты и удешевление строительномонтажных работ. На строительном эле Фиг 1 Эч с. ї 13 70413 2 лубки, поперечные швы 5 и вертикальИзобретение относится к строительные стыки строительных элементов ству и ремонту шахтных печей, в частперед заливкой бетона. ности доменных. Монтаж строительных элементов проЦель изобретения - сокращение вре- 5 изводят в следующей последовательномени на изготовление шахты и удешевсти. ление строительно-монтажных работ. На фиг.1 изображен строительный С помощью монтажной тележки, переэлемент шахты; на фиг.2 - схема монмещаемой по стреле, установленной на тажа строительных элементов во время 10 копре,один из старых строительных ремонта печи. элементов предварительно вырезают и посредством строп удаляют из охлажНа строительном элементе кожуха даемой части шахты доменной печи. На 1 смонтированы трубы 2 водяного охего место устанавливают новый стролаждения с выводом части их наружу. Между рядами труб выполнены швы 3 в ^ъ ительный элемент. Затем вырезают и меняют второй соседний строительный опалубке 4 компенсации температурэлемент. Стык 7 между строительными ного расширения. Залитый сверху беэлементами сваривают электросвартонный слой 5 образует жаростойкую кой, а также сваривают стыки с верхфутеровку. По периметру строительного элемента оставлен зазор 6 в виде 20 ней 8 и нижней 9 незаменяемыми частями печи. После последовательной свободной отфутеровкн части кожуха замены всех строительных элементов для возможности производства сварки и сварки стыков последние бетонируют стыков между соседними строительными с помощью опалубки. элементами и незаменяемыми частями шахты печи. 25 Реализация предлагаемого способа позволяет сократить сроки и стоимость Способ осуществляют следующим обстроительно-монтажных работ, а также разом. повысить герметичность шахты. На строительном элементе кожуха вырезают отверстия для установки труб и з о б р е т е н и я охлаждения, образующих единую систе- 30 Ф о р м у л а му. Размеры строительных элементов: Способ изготовления шахты доменширина 1/8-11'k окружности шахты; выной печи, включающий монтаж строисота соответствует протяженности охтельных элементов, установку труб ' лаждаемой зоны шахты печи. Затем с охлаждения, монтаж футеровки на их помощью опалубки наносят слой жаро^5 рабочей поверхности и заделку стыков, стойкого бетона при соотношении масо т л и ч а ю щ и й с я тем, что, с сы воды к сухой массе 0,07-0,09. целью сокращения времени на изготовСлой уплотняют в течение 0,7-1 ч ление шахты и удешевления строительвиброустройствами и подвергают сушке при 150-200°С в течение 36-48 ч. 40 но-монтажных работ, до монтажа строительного элемента в нем устанавливаДля компенсации термического расют трубы охлаждения, после чего наширения бетона и устранения напряженосят слой жаростойкого бетона, а ний, вызываемых различием коэффицистыки строительных элементов заделыентов термического расширения бетона и металла, использует выгорающий ма- 45 вают путем заливки их жаростойким бетоном под герметичной опалубкой териал или асбест, который укладывапосле монтажа строительных элементов. ют на кожух, внутренние стенки опа 1370413 Фиг. 2 .Редактор А.Лежнина Составитель Н.Дунаев Техред М.Дидык Корректор Н. Король Заказ А06/37 Тираж 560 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д.4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4
