Пондеромоторний перетворювач надвисокочастотної потужності
Номер патенту: 14341
Опубліковано: 25.04.1997
Автори: Мартиненко Леонід Григорович, Шпагін Юлій Вікторович, Дем'янков Ігор Федорович
Формула / Реферат
Пондеромоторный преобразователь СВЧ мощности, содержащий отрезок волновода, в котором размещен чувствительный элемент, закрепленный на подвесной системе, соединенной с индикатором, отличающийся тем, что, с целью увеличения электрической прочности при повышении чувствительности, чувствительный элемент выполнен в виде полого тора, отношение высоты которого к размеру его внешнего диаметра равно 0,22.
Текст

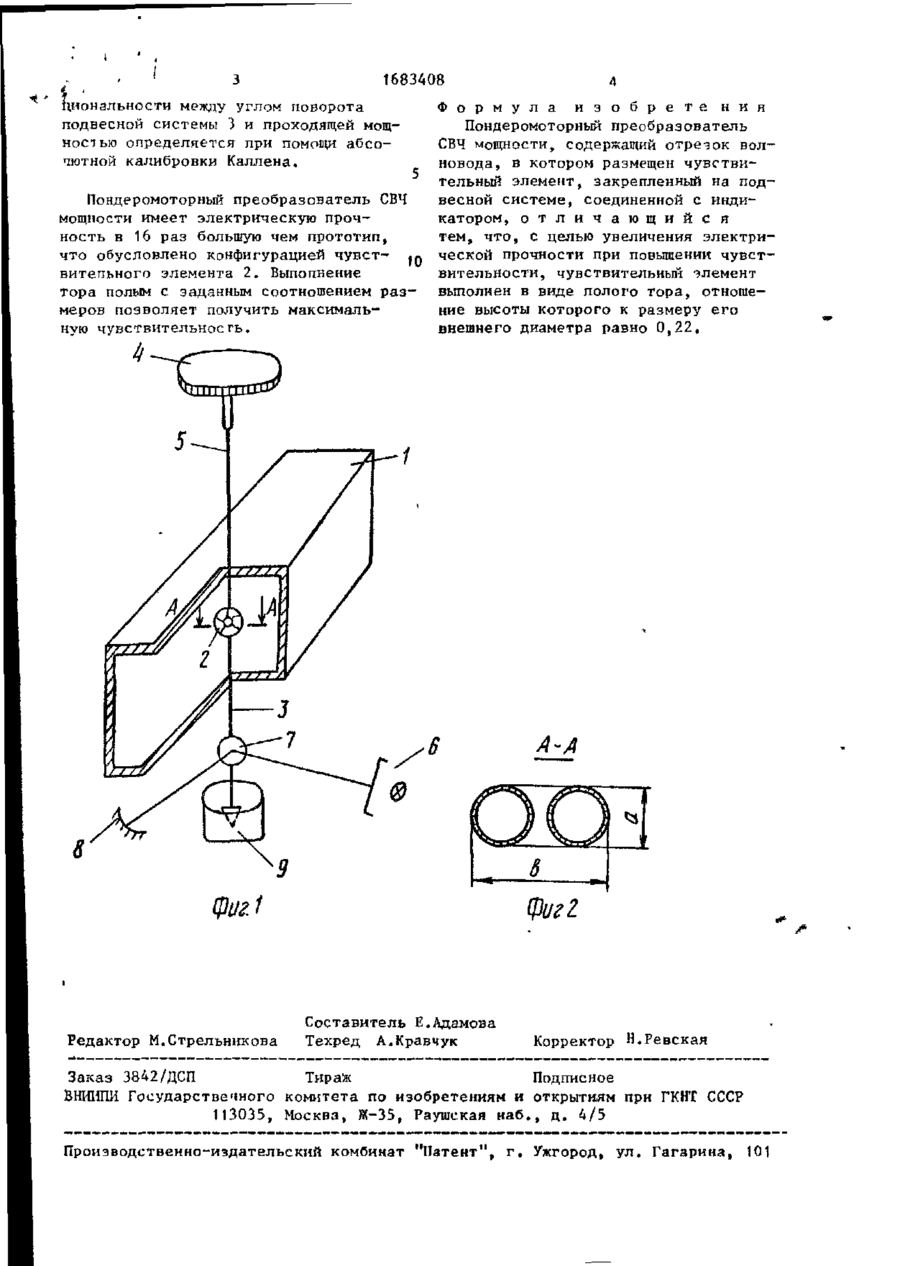

Изобретение относится к измерительной СБЧ технике. Цель изобретения - увеличение электрической прочности при повышении чувствительности Пондеромоторный преобразователь СВЧ мощности содержит отрезок волновода 1, в котором размещен чувствительный элемент 2, выполненный в виде полого тора с отношением высоты к внешнему диаметру, равным 0,22. Выполнение чувствительного элемента 2 в пиде тора обеспечивает повышенную электри ческую прочность, а указанное соотношение размеров тора и выполнение его полым позволяет повысить чувстви тельность. 2 ил. фиксируется при помощи осветителя 6 зеркала 7 и шкалы 8, Колебательное движение подвижной системы 3 ограничивается при помощи демпфера 9. В рабочем состоянии плоскость тора ориентирована под углом 45° к плоскости широкой стенки волновода 1. Пондеромоторный преобразователь работает следующим образом. При передаче СБЧ энергии по волноводу 1 происходит взаимодействие электромагнитной волны с чувствительным элементом 2, В результате такого взаимодействия на чувствительный элемент 2 в виде металлического тора действует вращающий момент, который уравновешивается упругим моментом кварцевой нити 5. Угол поворота подвесной системы 3 пропорционален проходящей мощности* Вращающий момент кварцевой нити 5 и коэффициент nponoD 00 О 00 1683408 циональности между углом поворота подвесной системы 3 и проходящей мощностью определяется при помощи абсопютной калибровки Каллена. Пондеромоторный преобразователь СВЧ мощности имеет электрическую прочность в 16 раз большую чем прототип, ЧТО обуСЛОВЛеНО Конфигурацией ЧУВСТ- JQ витепьного элемента 2. Выполнение тора полым с заданным соотношением размеров позволяет получить максимальную чувствительность. Ф о р м у л а и з о б р е т е н и я Пондеромоторный преобразователь СВЧ мощности, содержащий отрезок волновода, в котором размещен чувствительный элемент, закрепленный на подвесной системе, соединенной с индикатором, о т л и ч а ю щ и й с я тем, что, с целью увеличения электрической прочности при повышении чувствительности, чувствительный -элемент выполнен в виде полого тора, отношение высоты которого к размеру его внешнего диаметра равно 0,22, А-А QQ в фи г г Редактор М.Стрельникова Составитель Е.Адамова Техред А.Кравчук Корректор Н.Ревская Заказ 3842/ДСП Тираж Подписное В Н И Ш И Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская иаб., д. 4/5 Производственно-издательский комбинат "Патент" t г. Ужгород, ул. Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюPonderomotor transformer of super-high power
Автори англійськоюShpahin Yulii Viktorovych, Martynenko Leonid Hryhorovych, Demiankov Ihor Fedorovych
Назва патенту російськоюПондеромоторный преобразователь сверхвысокочастотной мощности
Автори російськоюШпагин Юлий Викторович, Мартыненко Леонид Григорьевич, Демьянков Игорь Федорович
МПК / Мітки
МПК: G01R 21/06
Мітки: надвисокочастотної, перетворювач, потужності, пондеромоторний
