Спосіб переробки відходів вуглезбагачення

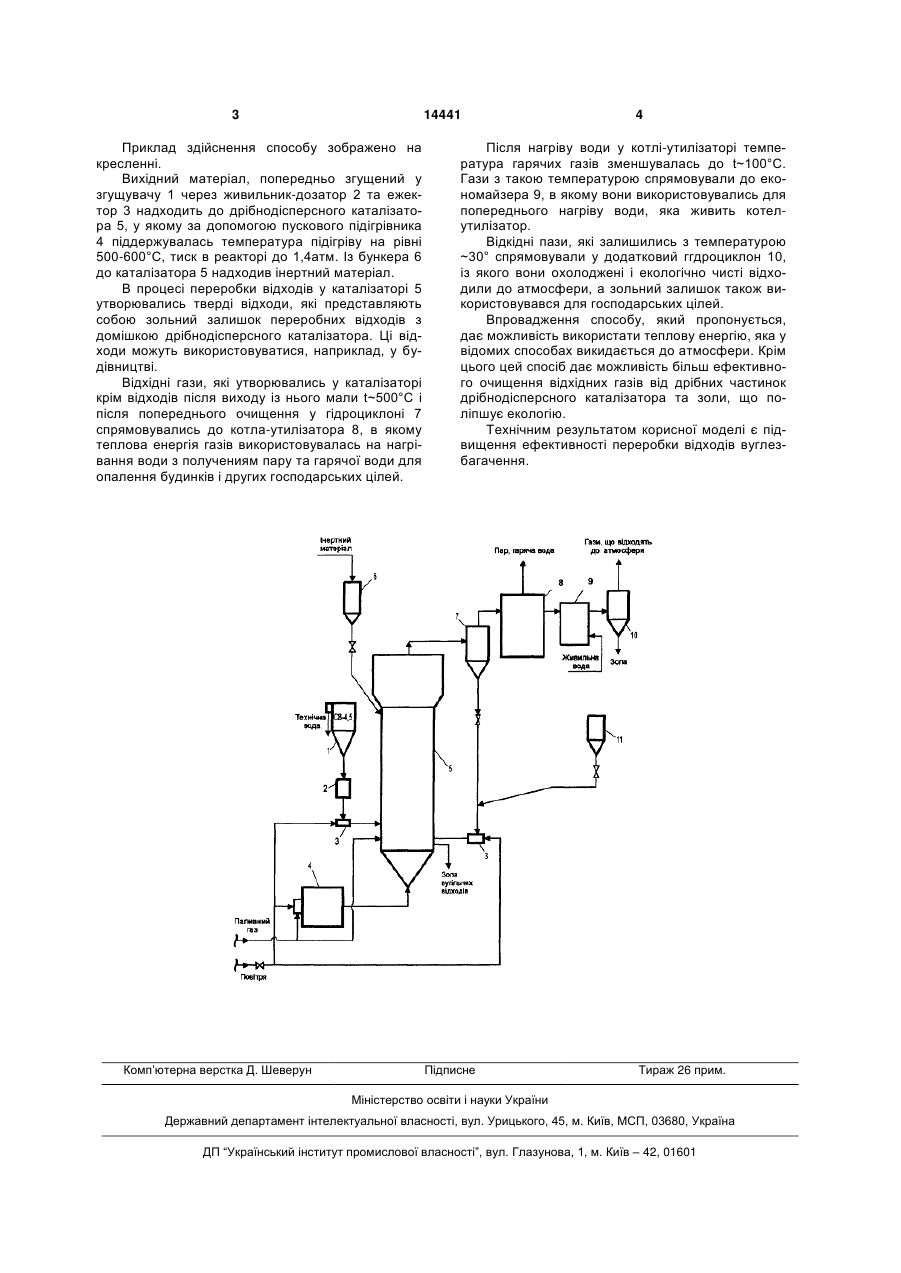

Спосіб переробки відходів вуглезбагачення, який включає обробку відходів у аерозолі дрібнодісперсного каталізатора з одержанням твердих частин та гарячих відхідних газів, який відрізняється тим, що попередньо очищені у гідроциклоні гарячі відхідні гази каталізатора спрямовують до водяного котла-утилізатора, відхідні гази якого після попереднього підігріву живильної води в економайзері спрямовують для остаточного очищення до додаткового гідроциклону. (19) (21) u200511041 (22) 21.11.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Хайдакін Василь Іванович, Шевцов Віктор Олексійович, Казак Олексій Андрійович (73) УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ТА ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ІНСТИТУТ ПО ЗБАГАЧЕННЮ ТА БРИКЕТУВАННЮ ВУГІЛЛЯ "УКРНДІВУГЛЕЗБАГАЧЕННЯ", ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКА ВУГІЛЬНА ЕНЕРГЕТИЧНА КОМПАНІЯ" 3 14441 Приклад здійснення способу зображено на кресленні. Вихідний матеріал, попередньо згущений у згущувачу 1 через живильник-дозатор 2 та ежектор 3 надходить до дрібнодісперсного каталізатора 5, у якому за допомогою пускового підігрівника 4 піддержувалась температура підігріву на рівні 500-600°С, тиск в реакторі до 1,4атм. Із бункера 6 до каталізатора 5 надходив інертний матеріал. В процесі переробки відходів у каталізаторі 5 утворювались тверді відходи, які представляють собою зольний залишок переробних відходів з домішкою дрібнодісперсного каталізатора. Ці відходи можуть використовуватися, наприклад, у будівництві. Відхідні гази, які утворювались у каталізаторі крім відходів після виходу із нього мали t~500°С і після попереднього очищення у гідроциклоні 7 спрямовувались до котла-утилізатора 8, в якому теплова енергія газів використовувалась на нагрівання води з получениям пару та гарячої води для опалення будинків і других господарських цілей. Комп’ютерна верстка Д. Шеверун 4 Після нагріву води у котлі-утилізаторі температура гарячих газів зменшувалась до t~100°С. Гази з такою температурою спрямовували до економайзера 9, в якому вони використовувались для попереднього нагріву води, яка живить котелутилізатор. Відкідні пази, які залишились з температурою ~30° спрямовували у додатковий ггдроциклон 10, із якого вони охолоджені і екологічно чисті відходили до атмосфери, а зольний залишок також використовувався для господарських цілей. Впровадження способу, який пропонується, дає можливість використати теплову енергію, яка у відомих способах викидається до атмосфери. Крім цього цей спосіб дає можливість більш ефективного очищення відхідних газів від дрібних частинок дрібнодісперсного каталізатора та золи, що поліпшує екологію. Технічним результатом корисної моделі є підвищення ефективності переробки відходів вуглезбагачення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
