Прилад для вимірювання деформацій пневматичної шини

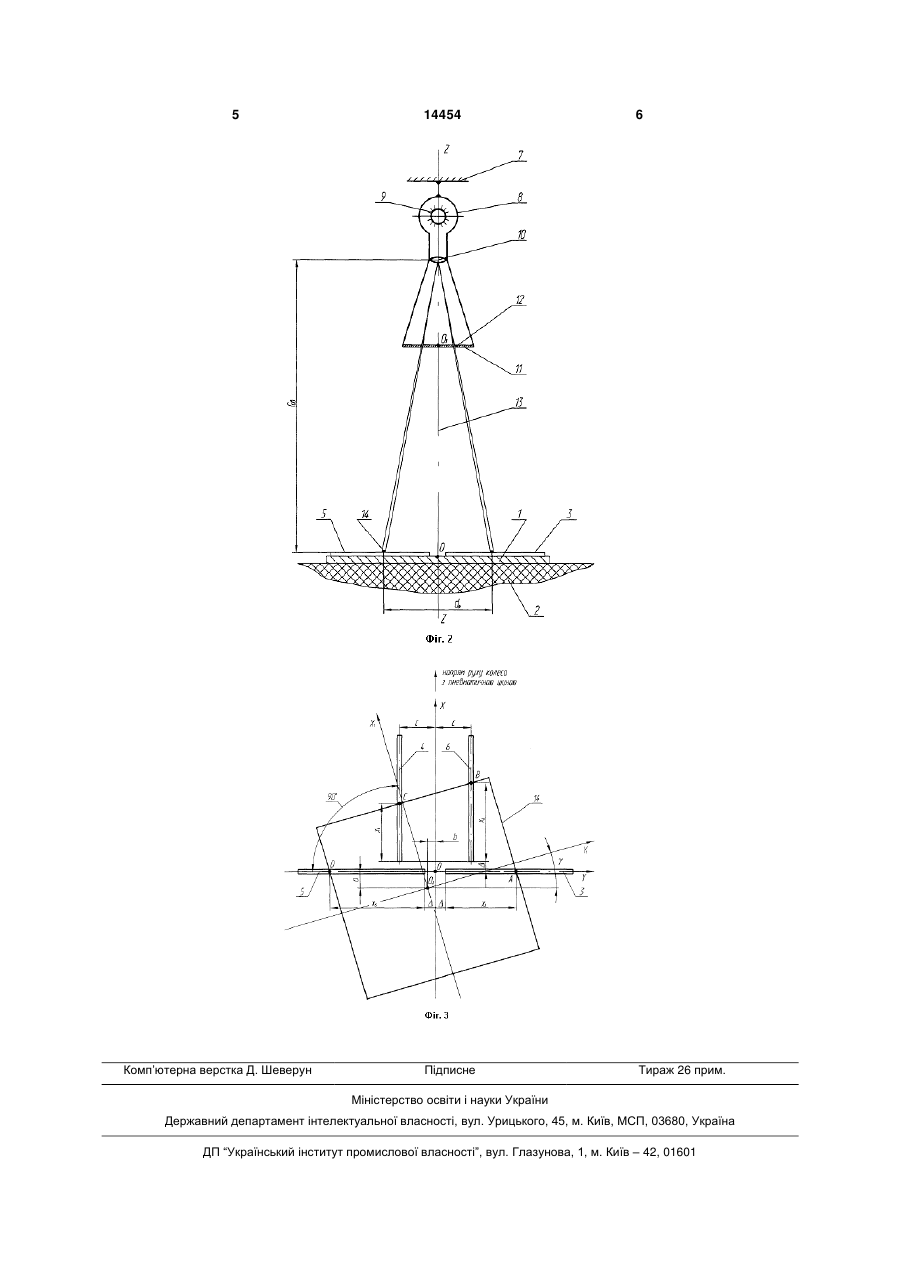

Прилад для вимірювання деформацій пневматичної шини, що містить три основні лінійні фотопотенціометри, джерело світла, оптичну систему, головна вісь якої перпендикулярна поздовжнім 3 14454 величину Р (радіальний) і повертатися відносно вісі Ζ-Ζ на кут γ (кутовий) деформацій. Таким чином головна вісь 13 оптичної системи 10 буде перетинати площину монтажної платформи 1 у точці О2 (див. Фіг.3). Потік світла від джерела світла 9, крізь оптичну систему 10 і світлопрозору частину 12 екрану 11 буде проектуватися у вигляді квадратного світлового зонду 14 на поверхню монтажної платформи 7 і породжувати фотопровідність у локальні зони (точках А, В, С і D, див. Фіг.3) фотопровідного шару відповідно фотопотенціометрів 3, 6, 4 і 5 і, таким чином, змінювати їх вихідний опір. Вихідний опір кожного фо-топотенціометру вимірюється і фіксується, наприклад, на фотопаперовому носії світлопромінного осцилографа. Визначення компонентів деформації пневматичної шини утворюється розрахунковим методом за результатами експериментальних досліджень. Кут γ повороту вісей Xi-Χ1 і Y1-Y1 квадрату світлового зонду 14 відносно вісей X-X і Y-Y (див. Фіг.3), а також координати а і b (точки О2) можна розрахувати, використовуючи наступні залежності: (x x ) arctg 6 4 ; (1) 2c a b (2c x3 x5 ) cos2 2(cos2 (2c x3 x5 ) cos2 2(cos2 2( x 4 ) ; (2) 1) 2( x 4 1) ) x 4 tg c. (3) Так як поздовжні вісі фотопотенціометрів 4 і 6 співпадають з напрямком руху колеса з пневматичною шиною (див. фіг. 1 і 3), то її деформації визначаються за формулами: 4 кутова – ; К тангенційна – Т a; бокова Б b; радіальна – (2c x3 x5) cos , Р r dO ов (4) (5) (6) (7) де r ов , dO - параметри приладу (див. фіг. 2) для випадку, якщо пневматична шина недеформована. Слід мати на увазі, якщо величини x3, x4, x5 і x6, які входять до виразів (1)...(3) і (7), відповідно пропорційні вихідним опору Rвих3, Rвих4, Rвих5 і Rвих6 фотопотенціометрів 3, 4, 5 і 6, які були виміряні при випробуванні пневматичної шини, а величини r ов , dO , с і Δ є постійними величинами для приладу, то компоненти ΔК, Т, ΔБ і Р можуть бути розраховані відповідно за виразами (4)...(7). Перевагою запропонованого приладу в порівнянні з відомим є можливість вимірювання чотирьох компонентів деформації шини, тобто розширити його функціональні можливості. Джерела інформації 1. Заявка на корисну модель №200506872, МПК7 G01M17/02 "Прилад для вимірювання деформацій пневматичної шини" / Γ.Ο. Аржаєв, М.М. Балака, Л.Є. Пелевін. Заявлено 12.07.05. Рішення про видачу деклараційного патенту на корисну модель від 27.09.05. 5 Комп’ютерна верстка Д. Шеверун 14454 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
