Вентиляційна установка

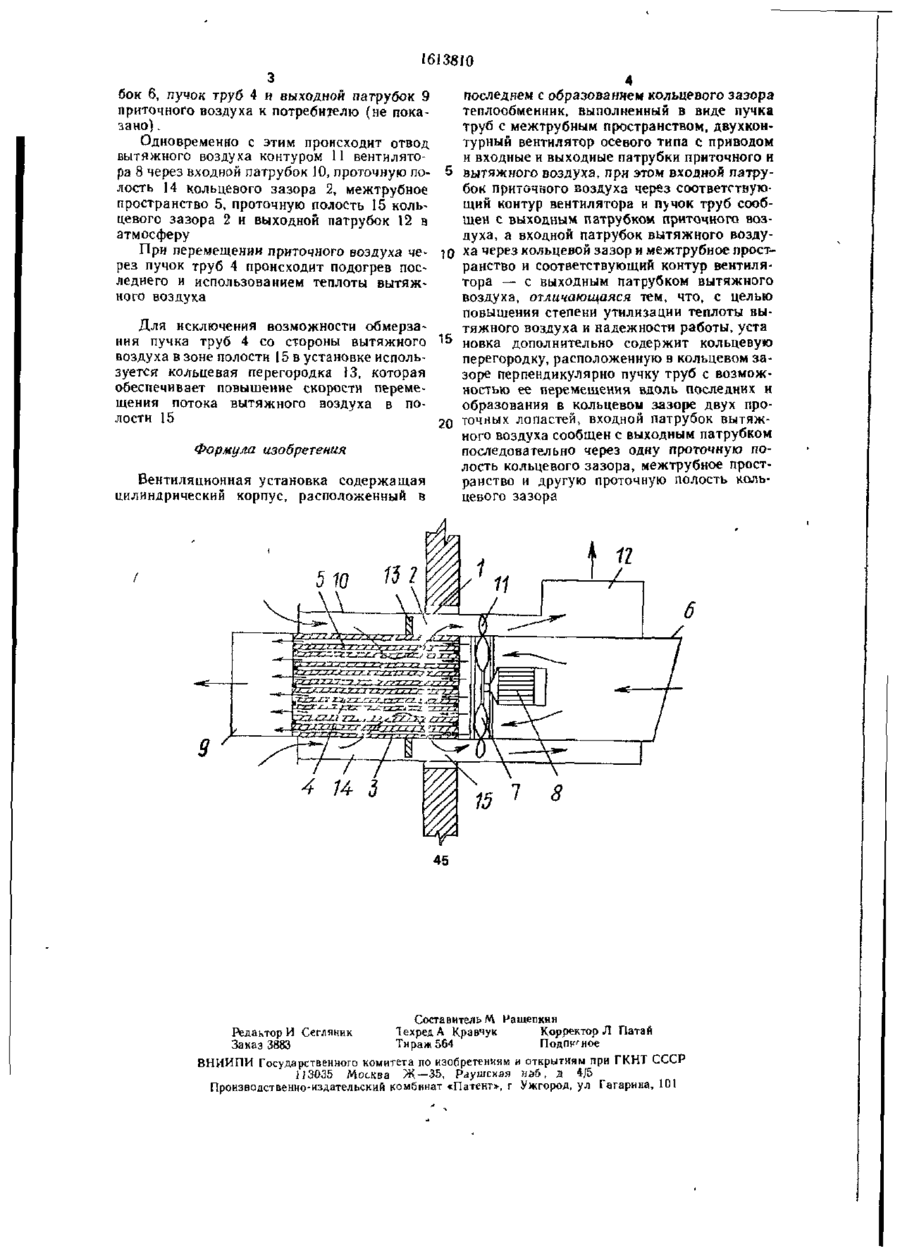

Изобретение относится к технике вентиляции и кондиционирования воздуха Целью изобретения является повышение степени утилизации теплоты вытяжного воздуха и надежности работы Вентиляционная установ ка содержит цилиндрический корпус 1, рас положенный в последнем с образованием кольцевого зазора 2 теплообменник 3, вы полненный в виде пучка труб 4 с межтрубным пространством 5 Входной паї рубок 6 приточного воздуха через контур 7 вентилятора 8 осевого типа и пучок труб 4 сообщен с выходным патрубком 9 приточного воздуха, а входной патрубок 10 вытяжного воздуха через кольцевой зазор 2, межтрубное пространство 5 и контур 11 вентилятора 8 — с выходным патрубком 12 вытяжного воздуха В кольцевом зазоре 2 перпендикулярно пучку труб 4 расположена кольцевая перегородка 13 с возможностью ее перемещения вдоль последних и с образованием в кольцевом зазоре 2 двух проточных полостей 14 и 15 Входной патрубок 10 вытяжного воздуха сообщен с выходным патрубком 12 последовательно через проточную поіость J4 кольцевого зазора 2, межтрубное пространство 5 н проточною полость 15 кольцевого зазора 2 1 ил Изобретение относится к технике вентиляции и кондиционирования воздуха Цель изобретения — повышение степени утилизации теплоты вытяжного воздуха и надежности работы На чертеже представлена принципиальная схема вентиляционной установки Вентиляционная установка содержит ци линдрический корпус 1, расположенный в последнем с образованием кольцевого зазора 2, теплообменник 3, выполненный в виде пучка труб 4 с межтрубным пространством & Входной патрубок 6 приточного воздуха через соответствующий контур 7 вентилято ра 8 осевого типа и пучок труб 4 сообщен с выходным патрубком 9 приточного воздуха, а входной патрубок 10 вытяжного воздуха через кольцевой зазор 2 и межтрубное пространство 5 и соответствующий контур 11 вен тилятора 8 — с выходным патрубком 12 вытяжного воздуха В кольцевом зазоре 2 перпендикулярно пучку труб 4 расположена кольцевая перегородка 13 с возможностью ее перемещения вдоль последних и с образованием в кольцевом зазоре 2 двух проточных полостей 14 и 15 Входной патрубок 10 вытяжного воздуха сообщен с выходным патрубком J2 последовательно через одну проточную полость 14 кольцевого зазора 2, межтрубное пространство 5 и другую проточную полость 15 коль цевого зазора 2 Вентиляционная установка работает следующим образом При работе двухконтурного вентилятора 8 происходит подача проточного воздуха контуром 7 вентилятора 8 через входной патру 00 1613810 последнем с образованием кольцевого зазора теплообменник, выполненный в виде пучка труб с межтрубным пространством, двухконтурный вентилятор осевого типа с приводом и входные и выходные патрубки приточного и вытяжного воздуха, при этом входной патрубок приточного воздуха через соответствующий контур вентилятора и пучок труб сообщен с выходным патрубком приточного воздуха, а входной патрубок вытяжного воздуха через кольцевой зазор и межтрубное пространство и соответствующий контур вентилятора — с выходным патрубком вытяжного воздуха, отличающаяся тем, что, с целью повышения степени утилизации теплоты вытяжного воздуха и надежности работы, уста Для исключения возможности обмерзания пучка труб 4 со стороны вытяжного 15 новка дополнительно содержит кольцевую перегородку, расположенную в кольцевом завоздуха в зоне полости 15 в установке использоре перпендикулярно пучку труб с возможзуется кольцевая перегородка 13, которая ностью ее перемещения вдоль последних и обеспечивает повышение скорости перемеобразования в кольцевом зазоре двух прощения потока вытяжного воздуха в по20 точных лопастей, входной патрубок вытяжлости 15 ного воздуха сообщен с выходным патрубком последовательно через одну проточную поФормула изобретения лость кольцевого зазора, межтрубное пространство и другую проточную полость кольВентиляционная установка содержащая цевого зазора цилиндрический корпус, расположенный в бок 6, пучок труб 4 и выходной патрубок 9 приточного воздуха к потребителю (не показано) . Одновременно с этим происходит отвод вытяжного воздуха контуром II вентилятора 8 через входной патрубок 10, проточную полость 14 кольцевого зазора 2, межтрубное пространство 5, проточную полость 15 кольцевого зазора 2 и выходной патрубок 12 в атмосферу При перемещении приточного воздуха через пучок труб 4 происходит подогрев последнего и использованием теплоты вытяжного воздуха n 45 Составитель М Иащепкин Техред А Кравчук Корректор Л Патай Редактор И Сегляник Тираж 564 Подобное Заказ 3883 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва Ж —35, Раушская наб , Д 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул Гагарина, 101
